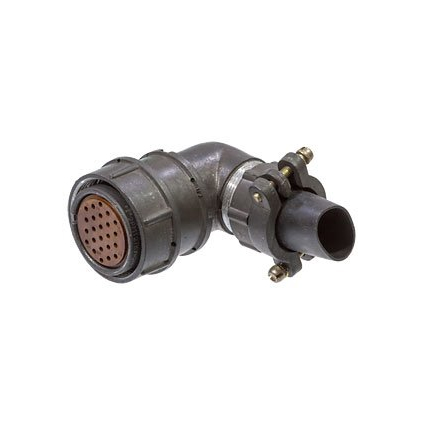

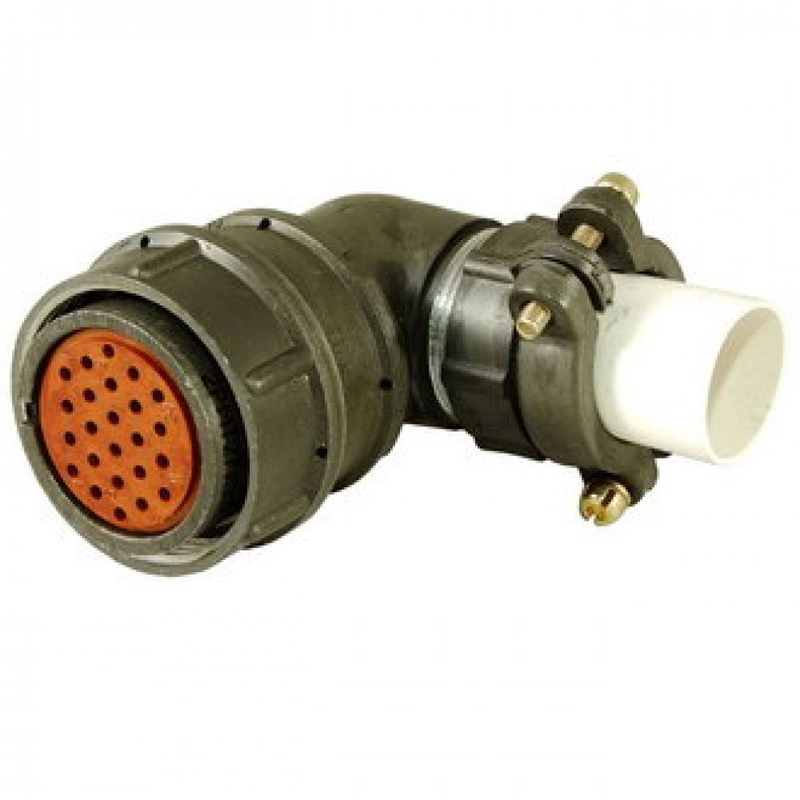

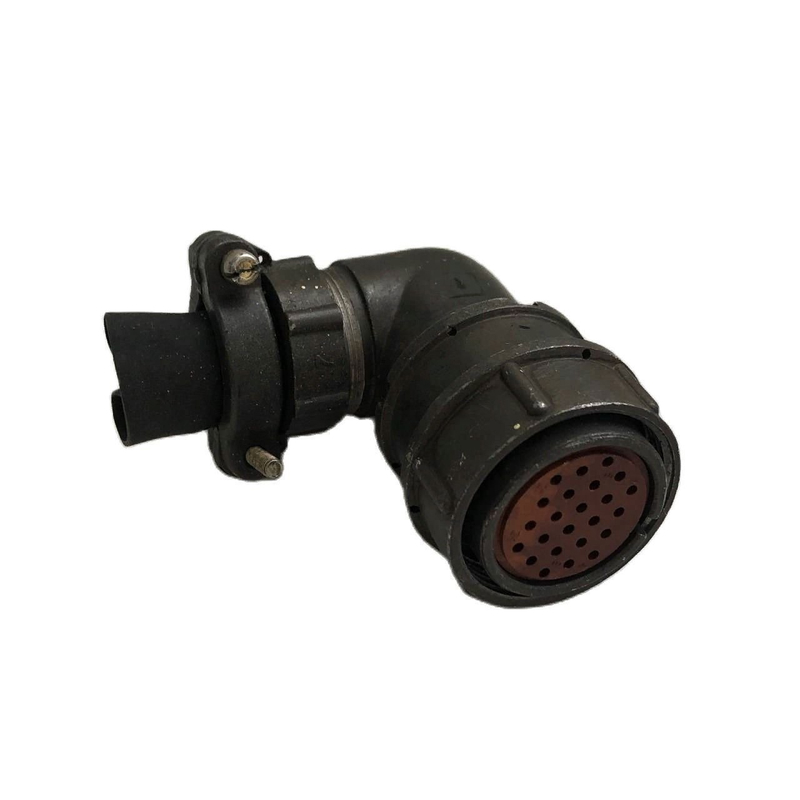

Разъём 2РМТ27КУН24Г1В1В «5» — это негерметичный цилиндрический низкочастотный соединитель типа 2РМТ всеклиматического исполнения, используемый в электрических цепях постоянного и переменного тока (частотой до примерно 3 МГц).

Основное назначение и конструкция

• Предназначен для внутреннего объемного монтажа в приборах и установках, в том числе эксплуатируемых в широком температурном диапазоне и в условиях тропического климата (тропико‑ и всеклиматическое исполнение).

• Исполнение «КУН» означает: кабельная угловая непрямобоксовая розетка, т.е. корпус кабельный, с угловым выходом проводов и без прямого бокса‑адаптера.

Ключевые параметры

• Число контактов — 24, диаметр рабочих контактов обычно 1 мм; тип контактов — чаще всего принятые под стандартный ряд 2РМТ.

• Рабочее напряжение — до порядка 560 В, максимальная электрическая прочность изоляции — до примерно 1850 В, сопротивление изоляции не менее 1000–5000 МОм в нормальных условиях.

• Токовая нагрузка: на отдельный контакт до 5 А, суммарная нагрузка на соединитель — до 100 А, в зависимости от режима и условий эксплуатации.

Климатические и механические свойства

• Интервал рабочих температур — примерно от −60 °C до +100 °C, разъём рассчитан на длительную наработку (не менее 5000 часов) и сохраняемость порядка 25 лет.

• Выдерживает вибрацию и ударные нагрузки, характерные для промышленного и транспортного оборудования (синусоидальная вибрация до нескольких сотен м/с², механический удар до единиц тысяч м/с²).

Особенности «5» в обозначении

В обозначении «2РМТ27КУН24Г1В1В „5“» буквой «Г» обычно указывают тип контакта (например, гнездо), «1» — первое исполнение по контактам, «В» — вариант по покрытию (часто серебро), а «5» в конце — это, как правило, модификация или вариант по схеме подключения/контактного ряда, принятая конкретным производителем или по ГОСТ/ТУ.
Для точного сопоставления «5» с конкретной схемой контактов желательно сверяться с паспортной таблицей подключения именно для 2РМТ27КУН24Г1В1В.

Мы можем на основе типовых данных 2РМТ подобрать и расписать примерную схему нумерации контактов или помочь сравнить с рядом 2РМТ27КПН/2РМТ27КЭН.
