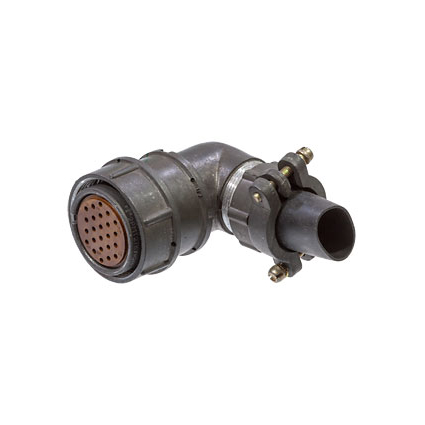

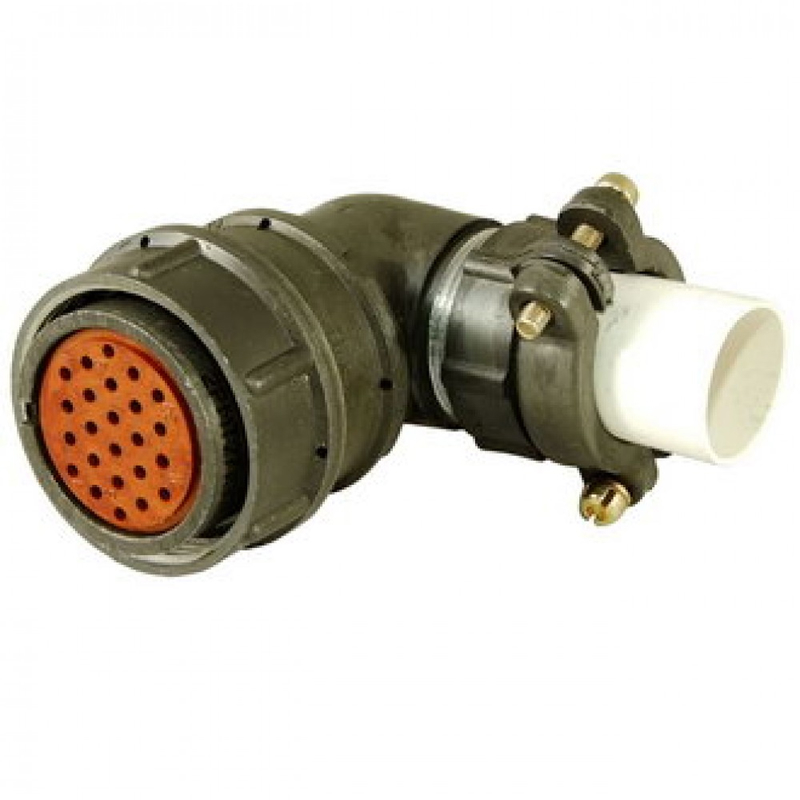

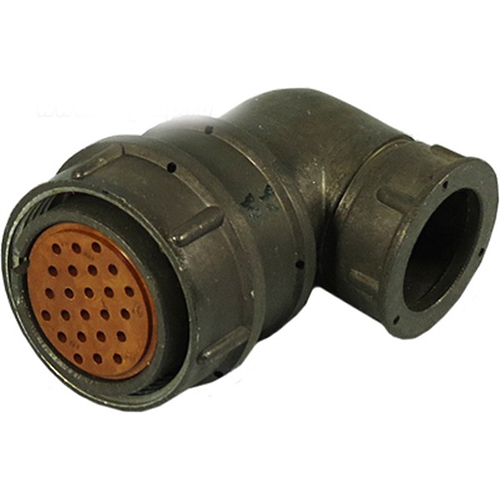

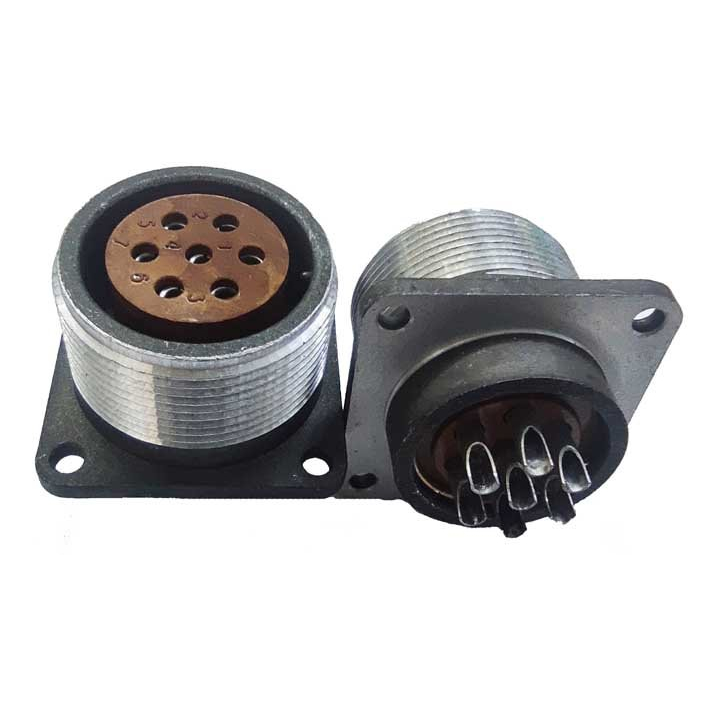

Назначение разъёма 2РМТ27КУН24Г1В1ЛВ

2РМТ27КУН24Г1В1ЛВ — цилиндрический низкочастотный негерметичный соединитель серии 2РМТ, предназначенный для коммутации электрических цепей постоянного и переменного тока с рабочими частотами до 3 МГц. Изделие применяется для внутреннего монтажа в приборах, радиоэлектронной аппаратуре и промышленном оборудовании, где требуется надёжное электрическое соединение кабельных линий с блоками и модулями.

Товар относится к периоду выпуска 2015–2026 годов и поставляется с приёмкой «ОТК», что подтверждает прохождение заводского контроля качества. Год выпуска, указанный в характеристиках, — 2026.

Расшифровка обозначения модели

Структура условного обозначения позволяет однозначно определить исполнение соединителя:

• 2РМТ — тип соединителя: цилиндрический, предназначенный для внутреннего монтажа.
• 27 — условный размер корпуса.
• КУН — кабельный корпус с угловым патрубком и неэкранированной гайкой.
• 24 — количество контактов в соединителе.
• Г1 — розетка с первой схемой расположения контактов.
• В1 — серебряное покрытие контактов, теплостойкость до 100 градусов Цельсия.
• ЛВ — левая розетка всеклиматического исполнения.

Технические характеристики

Электрические параметры

• Максимальное рабочее напряжение: до 700 вольт амплитудного значения для переменного тока и до 1000 вольт для постоянного тока.
• Максимальный ток на контакт: до 10 ампер для контактов соответствующего диаметра в данном корпусе.
• Сопротивление контактов: не более 2,5 миллиома.
• Сопротивление изоляции: не менее 5000 мегаом в нормальных климатических условиях.
• Электрическая прочность изоляции: не менее 2000 вольт эффективного значения.
• Диапазон рабочих частот: до 3 мегагерц.

Механические параметры

• Количество сочленений-расчленений: не менее 500 циклов.
• Виброустойчивость: до 5000 герц с ускорением до 200 метров на секунду в квадрате.
• Ударная прочность: многократные удары до 150 метров на секунду в квадрате, одиночные удары до 500 метров на секунду в квадрате.
• Тип монтажа: внутренний, для кабеля.
• Способ сочленения: резьбовой.
• Поляризация: одношпоночная.
• Способ монтажа контактов: пайка или обжимка.

Климатические и эксплуатационные параметры

• Диапазон рабочих температур: от минус 60 до плюс 100 градусов Цельсия.
• Относительная влажность воздуха: до 98 процентов при температуре до плюс 35 градусов Цельсия для всеклиматического исполнения.
• Повышенное атмосферное давление: до 297 килопаскалей, что соответствует 2250 миллиметрам ртутного столба.
• Пониженное атмосферное давление: до 0,67 килопаскаля, что соответствует 5 миллиметрам ртутного столба.
• Степень защиты оболочки: не менее IP54 в сочленённом состоянии.
• Исполнение: всеклиматическое.

Области применения

Разъёмы серии 2РМТ, включая рассматриваемую модификацию 2РМТ27КУН24Г1В1ЛВ, находят применение в радиоэлектронной аппаратуре, приборостроении, промышленном оборудовании, системах управления и автоматизации, средствах связи, а также в военной технике и специальных областях. Конструкция с угловым патрубком и неэкранированной гайкой позволяет использовать соединитель как с экранированными, так и с неэкранированными кабелями.

Сочленение резьбовое, поляризация одношпоночная, что исключает неправильное соединение ответных частей. Монтаж контактов выполняется пайкой или обжимкой в зависимости от требований конкретной сборки. Всеклиматическое исполнение обеспечивает работоспособность изделия в широком диапазоне температур и при повышенной влажности.
