Назначение

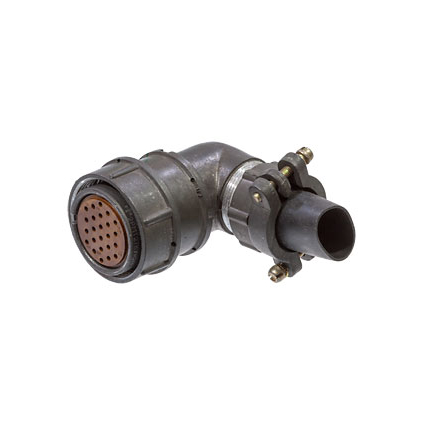

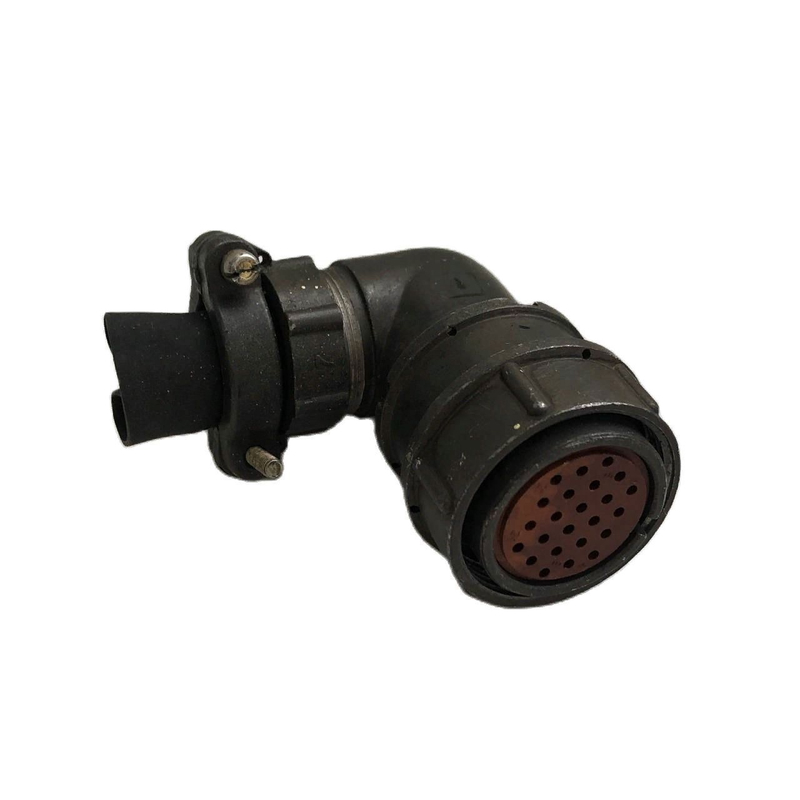

2РМТ27КУН24Г1А1В — цилиндрический низкочастотный негерметичный тропикоустойчивый разъём (розетка) из серии 2РМТ. Изделие предназначено для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Артикул — 3793, категория — 2РМТ27.

Разъём применяется для объёмного монтажа пайкой и обеспечивает резьбовое сочленение с ответной частью. Исполнение тропикоустойчивое и всеклиматическое, что допускает эксплуатацию в условиях повышенной влажности и широкого диапазона температур.

Подтверждённые особенности

• Посадочный диаметр корпуса — 27 мм.
• Вид корпуса — кабельный.
• Патрубок — угловой (КУН).
• Количество контактов — 24.
• Диаметр контактов — 1 мм, покрытие золотое (Г1А).
• Максимальное рабочее напряжение — 560 В.
• Токовая нагрузка на одиночный контакт — 5 А.
• Суммарная токовая нагрузка на соединитель — до 100 А.
• Сопротивление контактов — не более 5 мОм.
• Ёмкость между контактами — не более 6 пФ.
• Сопротивление изоляции — не менее 5000 МОм.
• Электрическая прочность — 1850 В.
• Рабочий температурный диапазон — от минус 60 до плюс 100 градусов Цельсия.
• Теплостойкость — 100 градусов Цельсия.
• Наработка — не менее 5000 часов.
• Срок сохраняемости — 25 лет.
• Масса розетки — не более 36 г.
• Масса патрубка — не более 36,5 г.

Условия эксплуатации и устойчивость к воздействиям

Разъём рассчитан на синусоидальную вибрацию в диапазоне от 1 до 5000 Гц с ускорением до 490 метров на секунду в квадрате. Изделие выдерживает акустический шум уровнем до 170 дБ, механические удары с ускорением до 5000 метров на секунду в квадрате и линейное ускорение до 2000 метров на секунду в квадрате.

Совокупность этих параметров подтверждает пригодность 2РМТ27КУН24Г1А1В для применения в бортовой, наземной и морской аппаратуре, где требуются стойкость к вибрации, ударам и расширенному температурному диапазону.

Применение и монтаж

Монтаж разъёма — объёмный, пайкой. Вид сочленения — резьбовое. Угловой патрубок (КУН) позволяет подводить кабель под углом к оси разъёма, что удобно при ограниченном пространстве внутри блока или шкафа.

Благодаря 24 контактам диаметром 1 мм с золотым покрытием розетка подходит для передачи сигналов и питания в цепях с током до 5 А на контакт и суммарной нагрузкой до 100 А. Низкое сопротивление контактов (не более 5 мОм) и малая ёмкость между контактами (не более 6 пФ) обеспечивают стабильность прохождения сигналов в низкочастотном диапазоне до 3 МГц.

Всеклиматическое и тропикоустойчивое исполнение, наработка не менее 5000 часов и срок сохраняемости 25 лет делают изделие пригодным для длительной эксплуатации в составе ответственных электрических соединений. Артикул для заказа — 3793.
