Назначение и общее описание

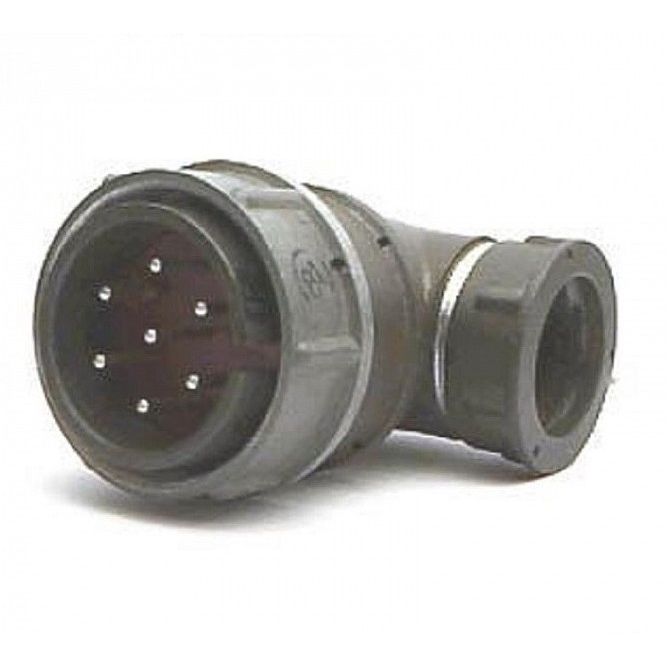

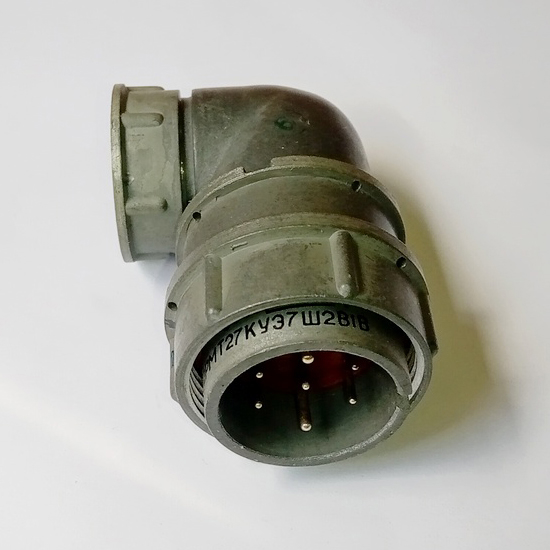

2РМТ27КУЭ7Ш2В1В «ОТК» — это вилка цилиндрического низкочастотного негерметичного соединителя серии 2РМТ. Изделие относится к категории 2РМТ27 и предназначено для электрических цепей постоянного и переменного тока с частотой до 3 МГц. Соединитель применяется во внутреннем монтаже с использованием экранированных кабелей там, где требуется надёжное разъёмное соединение электрических цепей в условиях промышленной эксплуатации.

Модель выпускалась примерно в 2015–2026 годах как типичный продукт предприятия для промышленной электроники. Партия имеет приёмку «ОТК», что подтверждает прохождение заводского контроля качества. Год выпуска — 2026. Производитель в предоставленных данных не указан.

Расшифровка обозначения

Обозначение 2РМТ27КУЭ7Ш2В1В декодируется по принятой для серии схеме, что позволяет точно определить конструктивное исполнение изделия без обращения к дополнительной документации:

• 2РМТ — тип соединителя, цилиндрический низкочастотный негерметичный;
• 27 — размер корпуса;
• К — кабельный корпус;
• У — угловой патрубок;
• Э — гайка для экранированного кабеля;
• 7 — количество контактов;
• Ш — вилка;
• 2 — сочетание контактов;
• В — серебряное покрытие контактов;
• 1 — теплостойкость 100 градусов Цельсия;
• В — всеклиматическое исполнение.

Таким образом, маркировка полностью описывает конструкцию: угловой кабельный вариант с экранированием, семью контактами с серебряным покрытием, рассчитанный на всеклиматическое применение.

Основные технические характеристики

Соединители серии 2РМТ имеют резьбовое сочленение, выдерживающее до 500 циклов соединения и разъединения, одношпоночную поляризацию, исключающую неправильную стыковку, а также монтаж пайкой или объёмный. Рабочий диапазон температур для серии составляет от минус 60 до плюс 100 градусов Цельсия.

Для данной модели заявлены следующие особенности: семь контактов, экранированное исполнение, угловой кабельный вариант корпуса. Покрытие контактов — серебро, что обеспечивает стабильное переходное сопротивление. Исполнение всеклиматическое, теплостойкость соответствует 100 градусам Цельсия. Изделие негерметичное, то есть не предназначено для работы при повышенном давлении или в среде с прямой водяной нагрузкой.

Применение

Соединитель предназначен для внутреннего монтажа в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Благодаря экранированному исполнению и гайке для экранированного кабеля он применяется там, где требуется защита передаваемого сигнала от внешних помех. Типовые области использования — промышленные системы, приборостроение и электроника, где необходимо надёжное разъёмное соединение с возможностью многократного сочленения.

Угловой кабельный патрубок удобен при прокладке кабеля под углом к ответной части, что упрощает компоновку в стеснённых условиях корпуса прибора или шкафа. Резьбовое сочленение обеспечивает устойчивость соединения к вибрационным воздействиям, а одношпоночная поляризация снижает риск ошибки при сборке.

Комплектация и условия поставки

В предоставленных данных сведения о комплектации, стране производства, гарантийном сроке, сертификатах и стандартах не указаны. Изделие поставляется с приёмкой «ОТК», партия 2026 года выпуска. Артикул товара — 3825. Дополнительные принадлежности, ответные части и защитные колпачки в описании не заявлены.
