Назначение разъёма 2РМТ27КУЭ7Ш2В1В

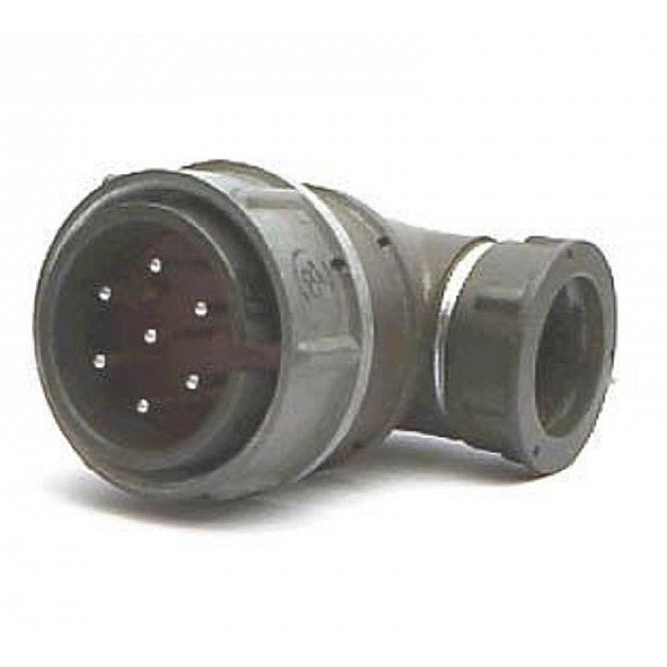

2РМТ27КУЭ7Ш2В1В производства компании Элекон представляет собой цилиндрический низкочастотный разъём, предназначенный для коммутации электрических цепей постоянного и переменного тока. Изделие применяется там, где требуется надёжное электрическое соединение в составе кабельных сборок, жгутов и приборных подключений. Разъём выполнен в виде кабельной вилки, то есть устанавливается на кабель или провод, а ответная часть монтируется на корпусе аппаратуры.

Модификация имеет посадочный диаметр корпуса 27 мм, что определяет её принадлежность к типоразмерному ряду 2РМТ27. Одношпоночная поляризация корпуса исключает неправильное сочленение и обеспечивает однозначную ориентацию вилки относительно ответной части. Экранированное исполнение снижает влияние внешних электромагнитных помех и уменьшает уровень излучения самой цепи.

Конструктивные особенности и подтверждённые характеристики

В состав конструкции входят корпус, изолятор и контактная группа. В данной модификации установлено 7 контактов. Покрытие контактов выполняется серебром или золотом, что обеспечивает стабильное переходное сопротивление. Монтаж контактов возможен объёмным способом или пайкой, в зависимости от исполнения и требований сборки.

Электрические и эксплуатационные параметры изделия подтверждаются следующими значениями:

• рабочий ток на контакт — от 4 до 36 ампер;
• максимальное рабочее напряжение — 700 вольт;
• диапазон рабочих температур — от минус 60 до плюс 100 градусов Цельсия;
• ресурс сочленений — до 500 циклов;
• стойкость к вибрационным нагрузкам — до 2000 метров на секунду в квадрате;
• исполнение — всеклиматическое по ГОСТ;
• степень защиты — пылезащищённость в соединённом состоянии.

Разъём сохраняет работоспособность в широком диапазоне давлений, что расширяет область его применения по сравнению с обычными бытовыми соединителями.

Применение и совместимость

Разъёмы серии 2РМТ27КУЭ7Ш2В1В востребованы в промышленной электронике, приборостроении и аппаратуре, эксплуатируемой в жёстких условиях. Типичные сценарии использования включают внутренний монтаж с кабелями или проводами, подключение блоков и модулей, а также организацию межблочных соединений в системах, подверженных вибрации и перепадам температур.

Важной особенностью является то, что серия 2РМТ не взаимосочленяема с серией 2РМДТ из-за различной схемы контактов. Это означает, что при подборе ответной части необходимо ориентироваться именно на серию 2РМТ и учитывать типоразмер 27, число контактов и тип поляризации.

При монтаже следует учитывать посадочный диаметр корпуса 27 мм, способ присоединения проводников и требования к экранированию. Корректный подбор ответной части и соблюдение технологии пайки или объёмного монтажа обеспечивают заявленные токовые и ресурсные характеристики.

Область эксплуатации

Благодаря всеклиматическому исполнению и стойкости к вибрации разъём подходит для аппаратуры, работающей на открытых площадках, в цехах, на подвижных объектах и в других условиях с повышенными механическими и климатическими нагрузками. Он применяется в составе устройств, где недопустим самопроизвольный разрыв цепи и требуется сохранение контакта при длительной эксплуатации.
