Назначение разъёма 2РМТ27КУЭ7Ш2В1В

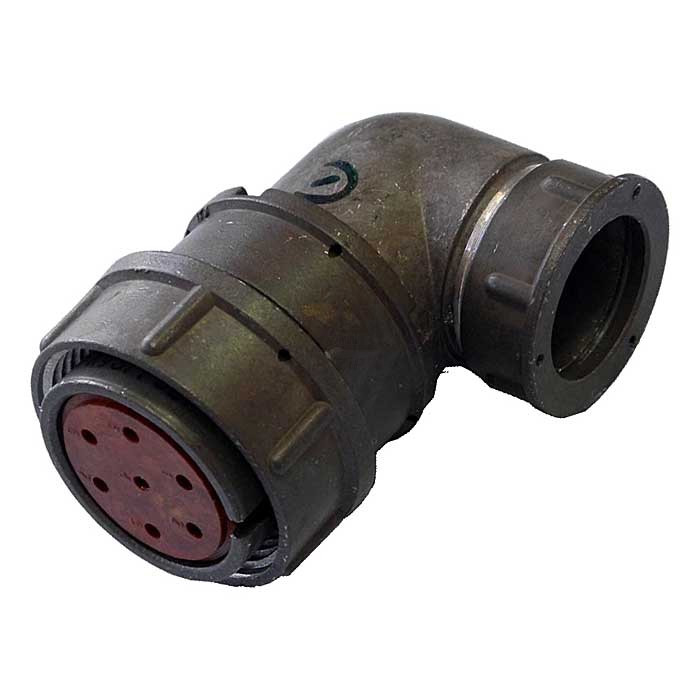

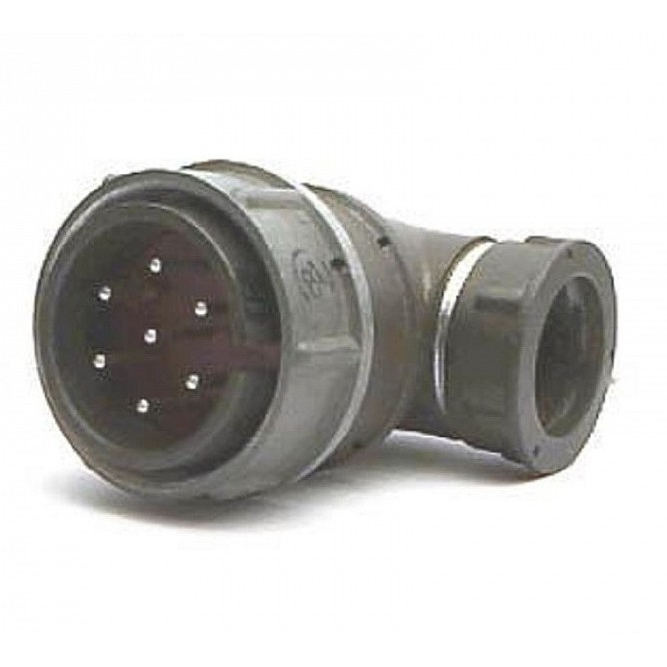

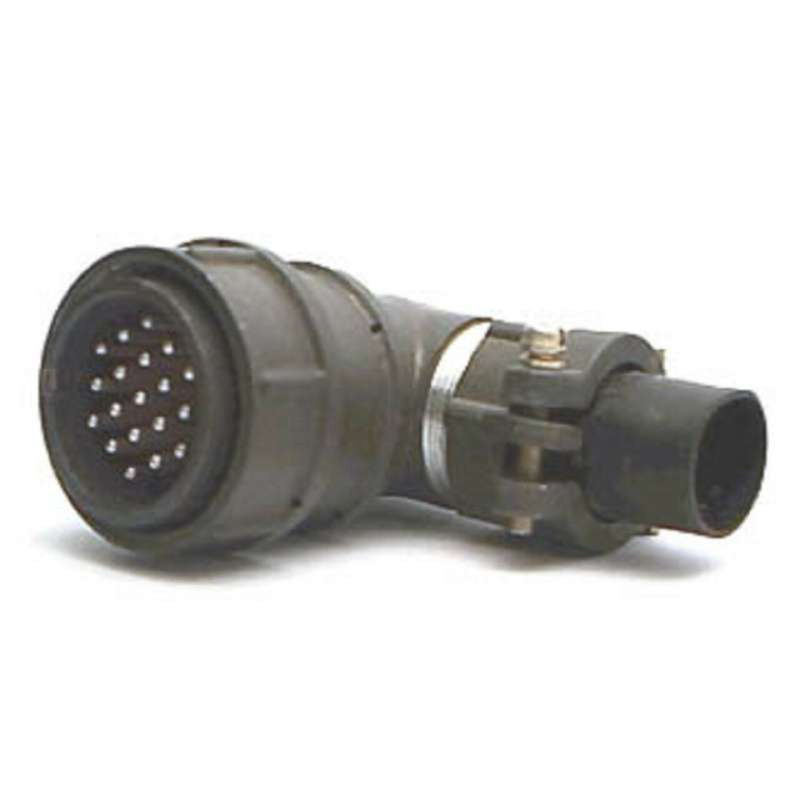

Вилка электрического разъёма 2РМТ27КУЭ7Ш2В1В производится компанией «Элекон» и предназначена для коммутации электрических цепей постоянного и переменного тока. Изделие относится к серии 2РМТ27 с посадочным диаметром корпуса 27 миллиметров и выпускается в кабельном исполнении с экранировкой. Основная задача соединителя — обеспечение надёжного электрического контакта между кабелем и прибором или между двумя отрезками кабеля в условиях, где требуется защита контактов от пыли и механических воздействий.

В сочленённом состоянии разъём обеспечивает пылезащищённость контактной группы. Экранированное исполнение позволяет применять изделие в цепях, где необходимо снизить влияние внешних электромагнитных помех и ограничить собственное излучение соединителя. Разъём не является герметичным, поэтому его следует использовать в установках, не подвергающихся прямому воздействию воды и агрессивных сред под давлением.

Подтверждённые технические особенности

Соединитель имеет 7 контактов. Токовая нагрузка на один контакт составляет от 4 до 36 ампер, максимальное рабочее напряжение достигает 700 вольт. Такие параметры позволяют использовать вилку как в слаботочных сигнальных линиях, так и в силовых цепях средней мощности в пределах указанных значений.

Климатические и температурные характеристики подтверждаются следующим образом. Рабочая температура находится в диапазоне от минус 60 до плюс 100 градусов Цельсия, теплостойкость достигает 100 градусов Цельсия. Исполнение — всеклиматическое В2.1 по ГОСТ 15150-69, что подразумевает эксплуатацию в различных климатических зонах на суше и на море в условиях, оговорённых этим стандартом.

Электрические параметры контактной группы:

• сопротивление контактов — не более 5 миллиом при диаметре контакта 1 миллиметр;
• сопротивление контактов — не более 2,5 миллиома при диаметре контакта 1,5 миллиметра;
• сопротивление изоляции — не менее 5000 мегаом;
• электрическая прочность изоляции — до 2300 вольт.

Вид сочленения — резьбовой, что обеспечивает механическую фиксацию и предотвращает самопроизвольное расчленение под воздействием вибрации. Покрытие контактов — серебро, что способствует стабильности переходного сопротивления при длительной эксплуатации.

Конструкция и способ монтажа

Конструктивно изделие состоит из корпуса, изолятора и контактов. Способ монтажа — объёмный или пайкой. Кабельное исполнение предполагает присоединение проводников со стороны кабеля, а экранировка корпуса позволяет организовать экранную оплётку кабеля. Резьбовое сочленение упрощает многократное соединение и разъединение без применения специального инструмента.

Применение

Разъём 2РМТ27КУЭ7Ш2В1В применяется в приборных и кабельных установках в негерметичном экранированном исполнении. Его используют в промышленных системах, где требуется надёжное соединение с защитой от пыли и механических воздействий. Типовые области применения включают силовые и сигнальные линии промышленного оборудования, приборные шкафы, кабельные сборки, а также системы, работающие в широком диапазоне температур от минус 60 до плюс 100 градусов Цельсия.

Благодаря всеклиматическому исполнению В2.1 разъём подходит для эксплуатации в разных климатических регионах. Сочетание 7 контактов, тока до 36 ампер на контакт и напряжения до 700 вольт делает вилку универсальным решением для цепей питания и управления. При монтаже следует учитывать негерметичность конструкции и не допускать попадания влаги внутрь корпуса в расчленённом состоянии. Для сохранения заявленных характеристик сопротивление контактов и изоляции важно обеспечивать чистоту и правильность пайки или объёмного монтажа проводников.
