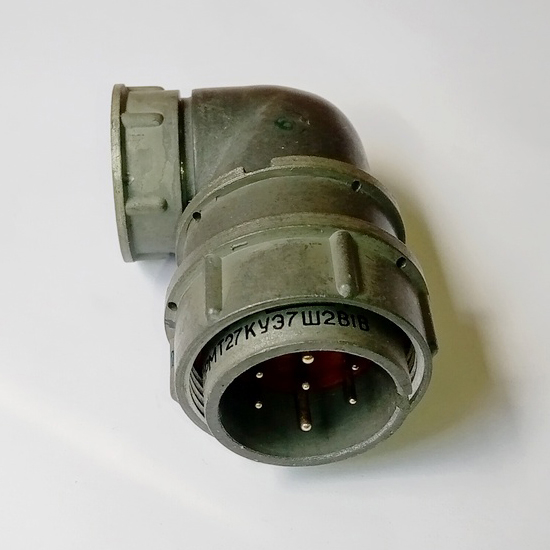

Назначение соединителя 2РМТ27КУЭ7Г2В1В

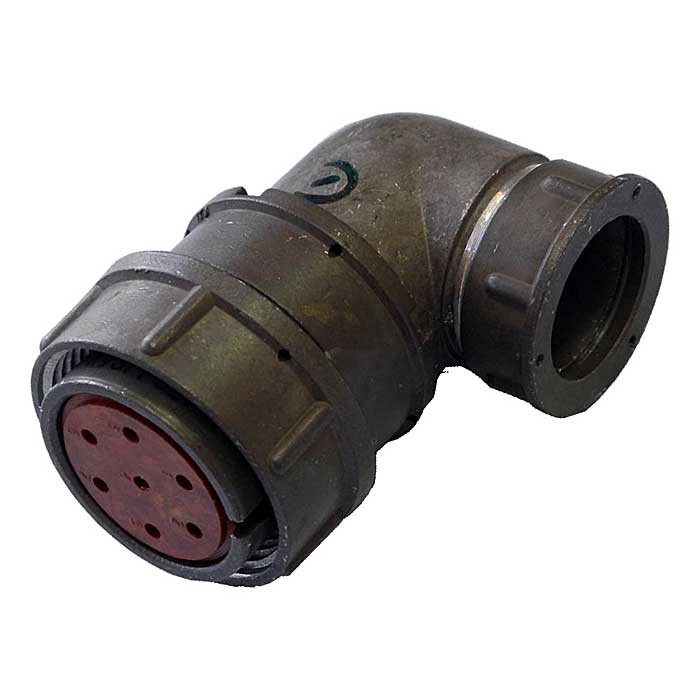

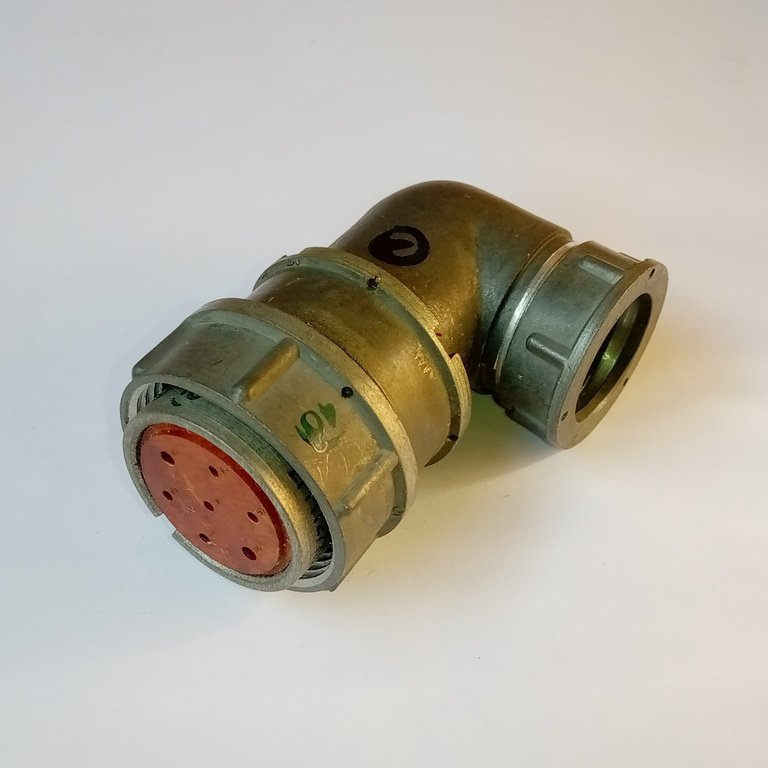

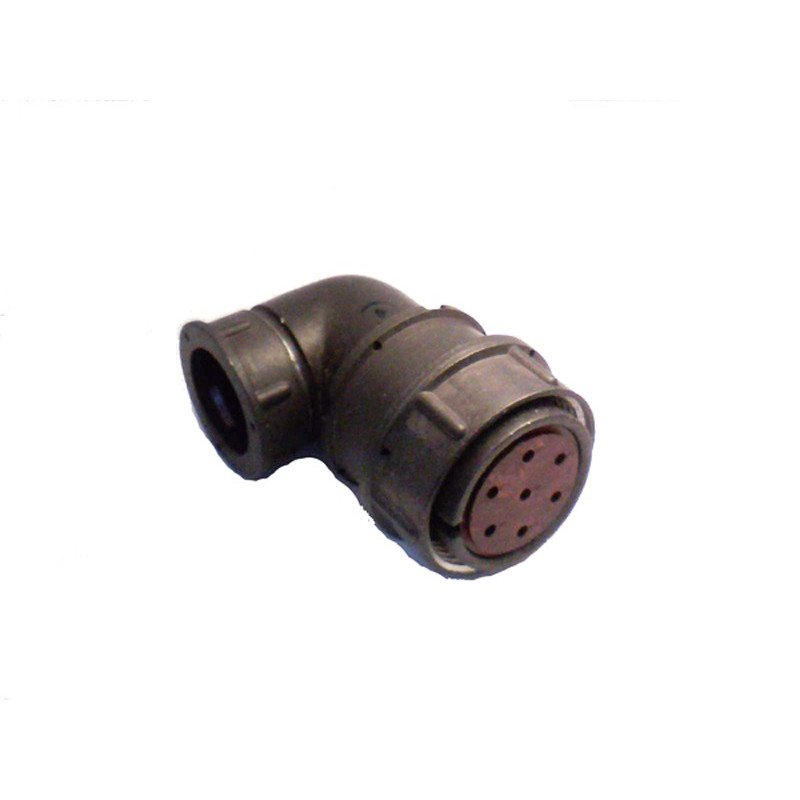

2РМТ27КУЭ7Г2В1В — это розетка производства компании «Элекон», относящаяся к серии цилиндрических низкочастотных соединителей 2РМТ. Изделие предназначено для внутреннего монтажа в электрических цепях постоянного и переменного тока. Соединитель выпускается во всеклиматическом исполнении по техническим условиям ТУ ГЕО.364.126ТУ, что определяет область его применения как в закрытых помещениях, так и в условиях воздействия факторов внешней среды.

Конструктивно розетка имеет 7 контактов и посадочный диаметр корпуса 27 миллиметров. Исполнение — кабельное, то есть изделие рассчитано на присоединение к кабельным линиям. Розетка применяется для коммутации электрических цепей в приборных и кабельных системах, где требуется разъёмное соединение с фиксацией от самопроизвольного расчленения.

Категория в каталоге — 2РМТ27. Артикул изделия — 50347.

Подтверждённые технические особенности

Ниже приведены характеристики, заявленные для данной модели. Значения относятся к соединителю в целом и указаны в соответствии с описанием серии 2РМТ.

• Число контактов — 7.
• Посадочный диаметр корпуса — 27 миллиметров.
• Рабочий ток на контакт — от 4 до 36 ампер.
• Максимальное рабочее напряжение — до 700 вольт.
• Сопротивление контактов — не более 5 миллиом при диаметре контакта 1 миллиметр и не более 2,5 миллиом при диаметре 1,5 миллиметра.
• Диапазон рабочих температур — от минус 60 до плюс 100 градусов по Цельсию.
• Количество сочленений — до 500 циклов.
• Устойчивость к синусоидальной вибрации — в диапазоне от 1 до 5000 герц при ускорении до 490 метров на секунду в квадрате.
• Соединение — резьбовое.
• Экранирование — предусмотрено.
• Герметичность — не герметичный.

Перечисленные параметры определяют применимость розетки в цепях с повышенными токами и напряжением, а также в условиях интенсивной вибрации. Экранирование снижает влияние внешних электромагнитных помех на передаваемые сигналы.

Монтаж и применение

Монтаж соединителя выполняется объёмным способом или пайкой. Это позволяет использовать розетку как в составе жгутов и кабельных сборок, так и при объёмном монтаже внутри приборов. Кабельное исполнение корпуса рассчитано на ввод и закрепление кабеля, а резьбовое соединение обеспечивает надёжную фиксацию ответной части.

Область применения включает приборные и кабельные системы, где необходимо разъёмное соединение электрических цепей постоянного и переменного тока. Благодаря расширенному температурному диапазону и стойкости к вибрации изделие подходит для эксплуатации в составе оборудования, подвергающегося механическим и климатическим нагрузкам.

Важно учитывать совместимость: серия 2РМТ не взаимосочленяема с серией 2РМДТ из-за разной схемы контактов. При подборе ответной части следует ориентироваться именно на серию 2РМТ и на указанную схему расположения контактов.

Условия эксплуатации

Розетка рассчитана на работу в диапазоне температур от минус 60 до плюс 100 градусов по Цельсию и выдерживает синусоидальную вибрацию с частотой от 1 до 5000 герц при ускорении до 490 метров на секунду в квадрате. Ресурс сочленений составляет до 500 циклов, что соответствует многократному подключению и отключению в процессе эксплуатации. Исполнение по ТУ ГЕО.364.126ТУ относится к всеклиматическому, то есть изделие пригодно для применения в различных климатических зонах.

Ключевые параметры для подбора

1. Тип изделия — розетка кабельная, 7 контактов.
2. Посадочный диаметр корпуса — 27 миллиметров.
3. Ток на контакт — от 4 до 36 ампер.
4. Напряжение — до 700 вольт.
5. Сопротивление контактов — не более 5 миллиом для диаметра 1 миллиметр и не более 2,5 миллиом для диаметра 1,5 миллиметра.
6. Температурный диапазон — от минус 60 до плюс 100 градусов по Цельсию.
7. Ресурс — до 500 сочленений.
8. Соединение — резьбовое, экранированное, негерметичное.
