Назначение соединителя

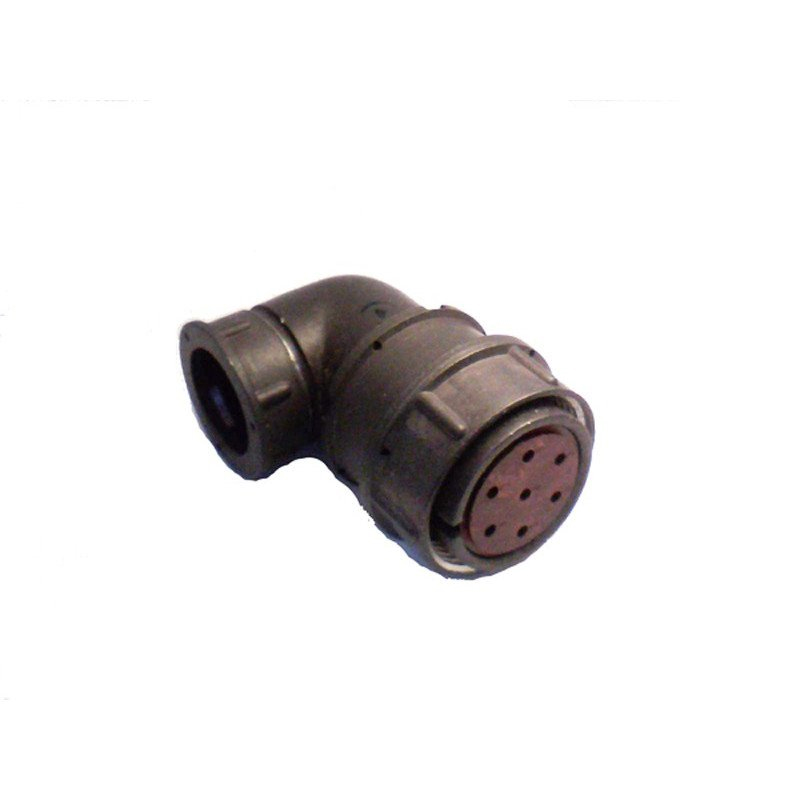

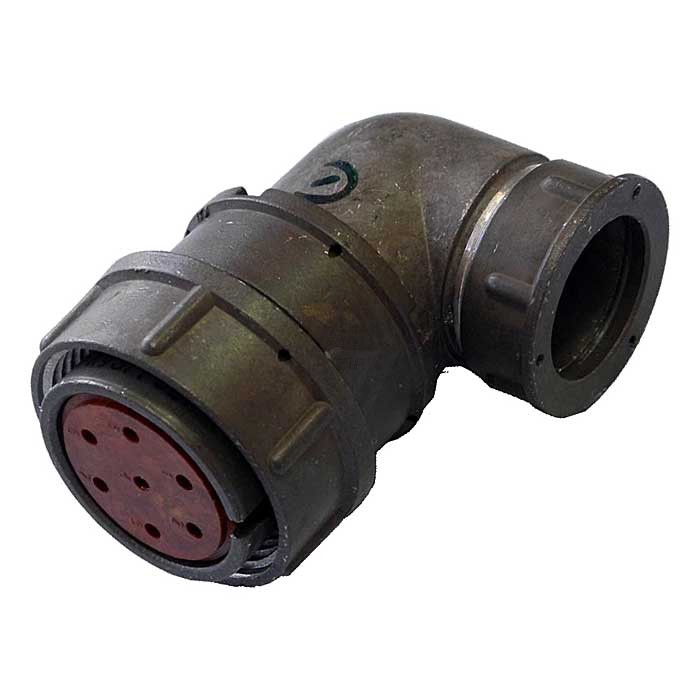

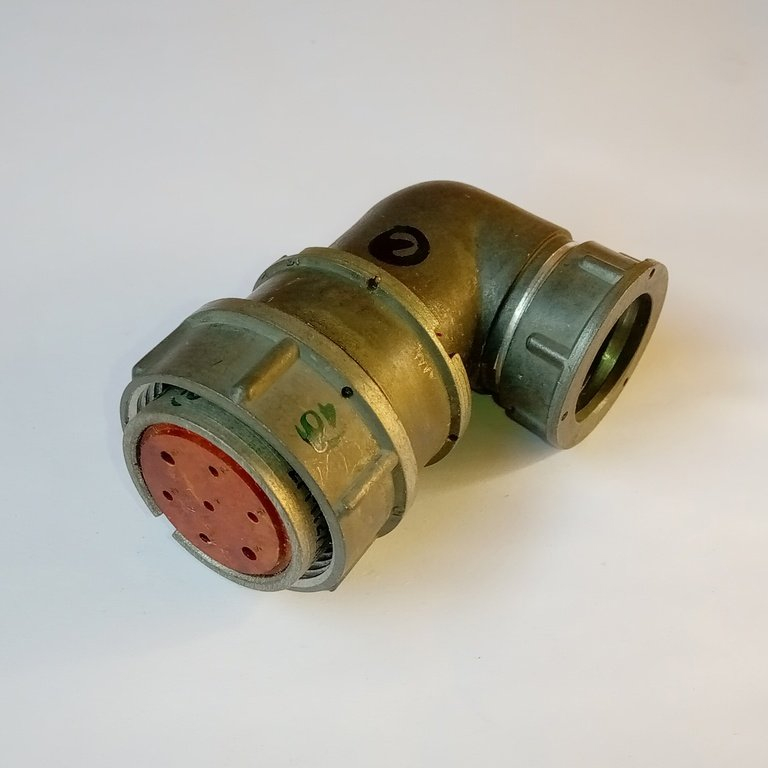

2РМТ27КУЭ7Г2В1В производства «Элекон» — это розетка цилиндрического низкочастотного соединителя, предназначенная для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Изделие применяется там, где требуется надёжное электрическое соединение при повышенных токах на контакт и в условиях воздействия вибрационных нагрузок.

Розетка относится к категории 2РМТ27 и выпускается в кабельном исполнении без патрубка. Посадочный диаметр корпуса составляет 27 мм, что определяет совместимость с ответными частями соответствующего типоразмера.

Подтверждённые технические особенности

• Число контактов — 7.
• Посадочный диаметр корпуса — 27 мм.
• Исполнение — кабельное, без патрубка.
• Рабочий ток на контакт — от 4 до 36 А.
• Максимальное напряжение — 700 В.
• Сопротивление контактов — не более 5 мОм при диаметре 1 мм.
• Сопротивление изоляции — не менее 5000 МОм.
• Рабочая температура — от минус 60 до плюс 100 градусов Цельсия.
• Климатическое исполнение — УХЛ.
• Способ монтажа контактов — обжимка или пайка.
• Покрытие контактов — золото или серебро.

Соединитель негерметичный. Электрическая прочность изоляции обеспечивает надёжность работы в промышленных условиях. Изделие выдерживает синусоидальную вибрацию в диапазоне от 1 до 5000 Гц с ускорением до 490 метров на секунду в квадрате.

Конструктивные особенности и применение

Конструкция розетки рассчитана на эксплуатацию в составе низкочастотных электрических цепей, где к контактным соединениям предъявляются повышенные требования по токовой нагрузке и стабильности переходного сопротивления. Возможность выбора способа присоединения провода — обжимкой или пайкой — позволяет применять соединитель как в серийном производстве, так и при ремонтных работах.

Покрытие контактов золотом или серебром снижает переходное сопротивление и повышает коррозионную стойкость контактной пары. Климатическое исполнение УХЛ и широкий температурный диапазон от минус 60 до плюс 100 градусов Цельсия допускают использование изделия в различных климатических зонах.

Типовые области применения:

1. Промышленное электрооборудование и силовые цепи постоянного и переменного тока.
2. Приборы и устройства, работающие при частоте сигнала до 3 МГц.
3. Установки, подверженные вибрационным воздействиям в диапазоне от 1 до 5000 Гц.

Для правильного подбора ответной части следует учитывать число контактов, посадочный диаметр корпуса 27 мм и кабельное исполнение без патрубка. Артикул изделия — 3820.
