Назначение соединителя 2РМТ27КУЭ7Г2В1В

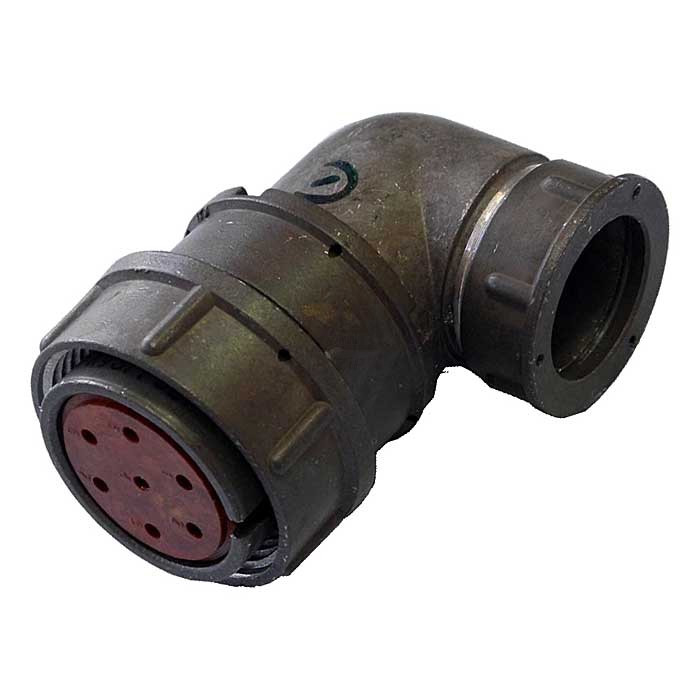

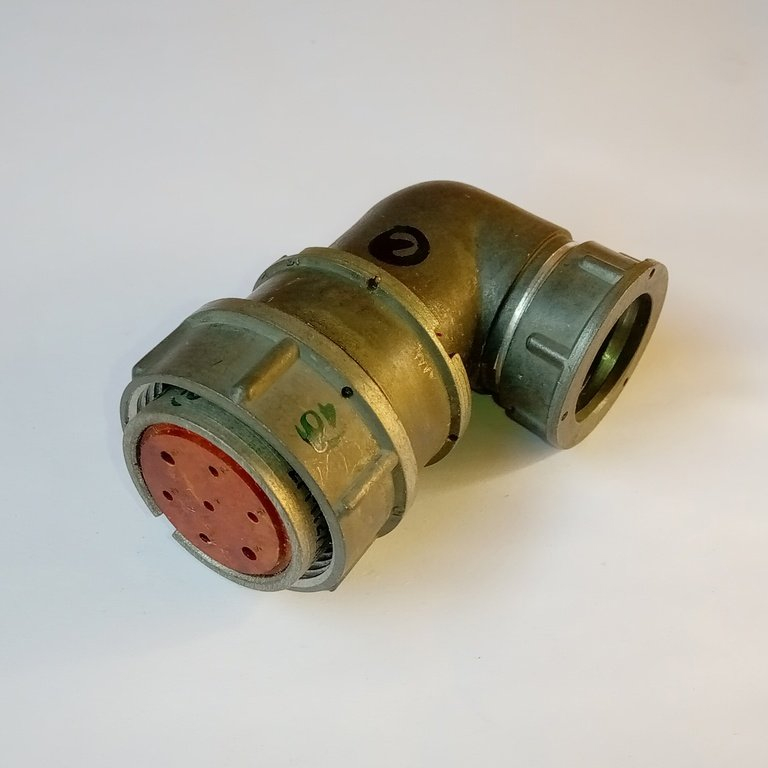

2РМТ27КУЭ7Г2В1В — это цилиндрический низкочастотный электрический соединитель тропикоустойчивого исполнения из серии 2РМТ. Изделие представляет собой кабельную розетку с угловым патрубком, гайкой для экранированного кабеля и серебряным покрытием контактов. Соединитель предназначен для надёжного соединения электрических цепей постоянного и переменного тока в условиях повышенной влажности, вибраций и экстремальных температур.

Основная область применения — промышленные системы, включая HVAC и холодильное оборудование, где требуется всеклиматическое исполнение. Благодаря тропикоустойчивому исполнению соединитель сохраняет рабочие параметры при воздействии влаги, перепадов температур и механических нагрузок, что делает его пригодным для эксплуатации в составе ответственных электротехнических узлов.

Подтверждённые технические характеристики

Ниже приведены параметры, заявленные для данной модели соединителя. Они определяют электрические и эксплуатационные возможности изделия.

• Количество контактов — 7, с сочетанием 2 (диаметры 1 мм и 1,5 мм).
• Токовая нагрузка на контакт — от 4 до 36 А, суммарная — до 260 А.
• Максимальное рабочее напряжение — 560–700 В.
• Рабочая температура — от минус 60 градусов Цельсия до плюс 100 градусов Цельсия.
• Сопротивление изоляции — не менее 5000 МОм.
• Электрическая прочность изоляции — до 2300 В при рабочем напряжении 700 В.
• Минимальная наработка — 1000 часов, количество циклов сочленения — 500.

Устойчивость к механическим и климатическим воздействиям

Конструкция соединителя рассчитана на эксплуатацию в жёстких условиях. Изделие выдерживает синусоидальную вибрацию в диапазоне от 1 до 5000 Гц с ускорением до 490 метров на секунду в квадрате. Также заявлена стойкость к механическим ударам с ускорением до 5000 метров на секунду в квадрате и к линейному ускорению до 2000 метров на секунду в квадрате.

Электрическая прочность изоляции достигает 2300 В при рабочем напряжении 700 В, что обеспечивает запас по диэлектрической стойкости. Совокупность этих параметров подтверждает пригодность соединителя для применения в системах, подверженных вибрации и ударным нагрузкам, в том числе в составе промышленного и холодильного оборудования.

Монтаж и фиксация

Монтаж соединителя выполняется объёмным способом или пайкой, внутренним методом. Сочленение — резьбовое. Усилие расчленения составляет от 0,5 до 3,92 Н в зависимости от диаметра контакта. Угловой патрубок и гайка для экранированного кабеля упрощают подключение кабельных линий и обеспечивают надёжную фиксацию экрана.

Серебряное покрытие контактов снижает переходное сопротивление и повышает стабильность электрического соединения при длительной эксплуатации. Ресурс по циклам сочленения — 500, минимальная наработка — 1000 часов, что позволяет использовать изделие в составе оборудования, требующего периодического подключения и отключения цепей.

Применение

Соединитель 2РМТ27КУЭ7Г2В1В применяется для коммутации цепей постоянного и переменного тока в промышленных системах, включая HVAC и холодильное оборудование. Тропикоустойчивое исполнение и широкий температурный диапазон от минус 60 до плюс 100 градусов Цельсия делают его пригодным для работы в условиях повышенной влажности и перепадов температур.

Семь контактов с комбинированными диаметрами 1 мм и 1,5 мм позволяют передавать как сигнальные, так и силовые цепи в рамках одного соединения. Суммарная токовая нагрузка до 260 А и рабочее напряжение до 700 В обеспечивают возможность использования соединителя в составе силовых линий промышленного оборудования.
