2РМТ27КУЭ7Г2В1В «5» — это всеклиматическая кабельная розетка из серии цилиндрических низкочастотных соединителей 2РМТ, предназначенная для работы в электрических цепях постоянного и переменного тока (частотой до 3 МГц). Она состоит из корпуса, изолятора и контактов с серебряным покрытием, диаметром 1 мм или 1,5 мм, обеспечивает пылезащищенность в соединенном состоянии.

Технические характеристики

Соединитель рассчитан на токовую нагрузку от 4 А до 36 А на одиночный контакт и суммарно до 260 А, с максимальным рабочим напряжением 560–700 В. Сопротивление контактов не превышает 5 мОм (для Ø1 мм) или 2,5 мОм (для Ø1,5 мм), емкость между контактами — до 6 пФ, сопротивление изоляции — не менее 5000 МОм. Электрическая прочность изоляции достигает 1850 В (при 560 В) или 2300 В (при 700 В).

Условия эксплуатации

Розетка выдерживает синусоидальную вибрацию (1–5000 Гц, ускорение 490 м/с²), акустический шум (50–10000 Гц, 170 дБ), механические удары (до 5000 м/с²) и линейное ускорение до 2000 м/с². Теплостойкость — до 100°C, vseклиматическое исполнение В2.1, срок сохраняемости — 15 лет, наработка — 1000 ч, число соединений-расчленений — 500.

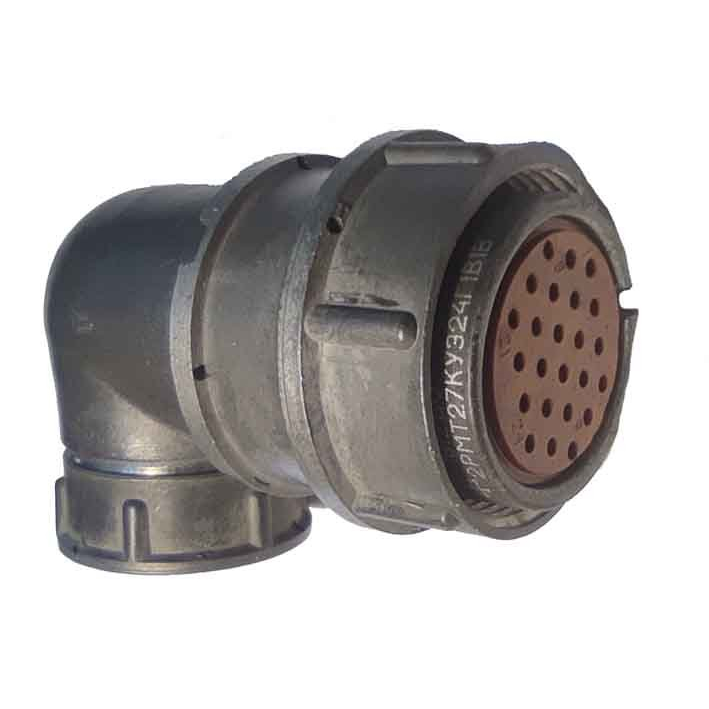

На изображении показаны компоненты разъема, включая корпус, изолятор с отверстиями для контактов и резьбовые элементы, что типично для серии 2РМТ.
