Назначение разъёма 2РМТ27КУЭ7Г2В1В

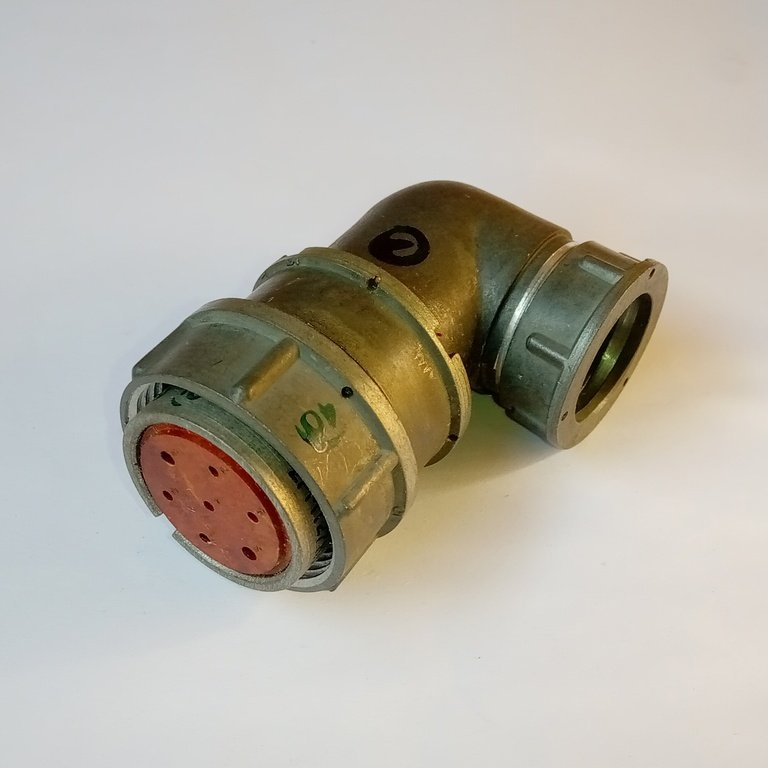

2РМТ27КУЭ7Г2В1В — это кабельная розетка из серии цилиндрических разъёмов 2РМТ, предназначенная для работы в электрических цепях постоянного и переменного тока частотой до порядка 3 МГц. Изделие относится к стандартному ряду советской и российской разъёмной техники, широко применяемой в промышленной и радиоэлектронной аппаратуре. Основное назначение — обеспечение надёжного электрического соединения силовых и сигнальных цепей при внутреннем монтаже в составе аппаратуры, работающей в широком диапазоне температур и при вибрационных нагрузках.

Расшифровка обозначения и конструкция

Маркировка изделия содержит полную информацию о его исполнении. Буквы «2РМТ» обозначают серию цилиндрических соединителей, а число «27» указывает размер корпуса — диаметр посадочного места около 27 мм.

Сочетание «КУ» определяет кабельный корпус с угловым патрубком. Буква «Э» указывает на наличие патрубка для экранированного кабеля, что позволяет монтировать разъём экранированными кабелями с применением специальной гайки и обеспечивает электромагнитную совместимость в системах с высокими требованиями к помехозащищённости. Группа «7Г» означает наличие 7 контактов и всеклиматическое исполнение по внешней среде. Часть «2В1В» характеризует вид сочетания контактов и тип покрытия; контакты, как правило, имеют серебряное покрытие.

Электрические параметры

Разъём рассчитан на следующие подтверждённые характеристики:

• Максимальное рабочее напряжение — до 560–700 В в зависимости от конкретного исполнения и согласно техническим условиям.
• Токовая нагрузка на один контакт — порядка 4–36 А, суммарно по разъёму — от 27 А до 260 А, что делает его пригодным для относительно мощных цепей.
• Сопротивление контактов невелико и составляет единицы миллиом.
• Сопротивление изоляции — не менее 5000 МОм.
• Ёмкость между контактами — не более 6 пикофарад, что обеспечивает приемлемые характеристики на переменном токе.

Механические и климатические свойства

Изделие относится к всеклиматическому исполнению и предназначено для внутреннего монтажа в аппаратуре, эксплуатируемой в широком диапазоне температур. Разъём допускает значительные вибрационные и ударные нагрузки: вибрацию с частотой до 5000 Гц и ударное ускорение в единицы тысяч метров на секунду в квадрате, что типично для промышленного и транспортного оборудования.

Материалы и конструкция обеспечивают пылезащищённость контактов и мест подключения проводов в состыкованном состоянии. При этом изделие является герметичным по внешней среде, но не герметичным в смысле полной герметизации, если отдельно не указано иное.

Области применения

Разъём используется в силовых и сигнальных цепях радиоэлектронной, измерительной и промышленной аппаратуры, где требуется надёжное соединение с негерметичным разъёмом. Часто применяется в паре с вилкой 2РМТ того же типоразмера. Благодаря специальному патрубку и гайке изделие подходит для монтажа экранированными кабелями в системах с высокими требованиями к помехозащищённости.

Дополнительно возможен разбор маркировки по ГОСТ и подбор парного разъёма-вилки и вариантов модификаций.
