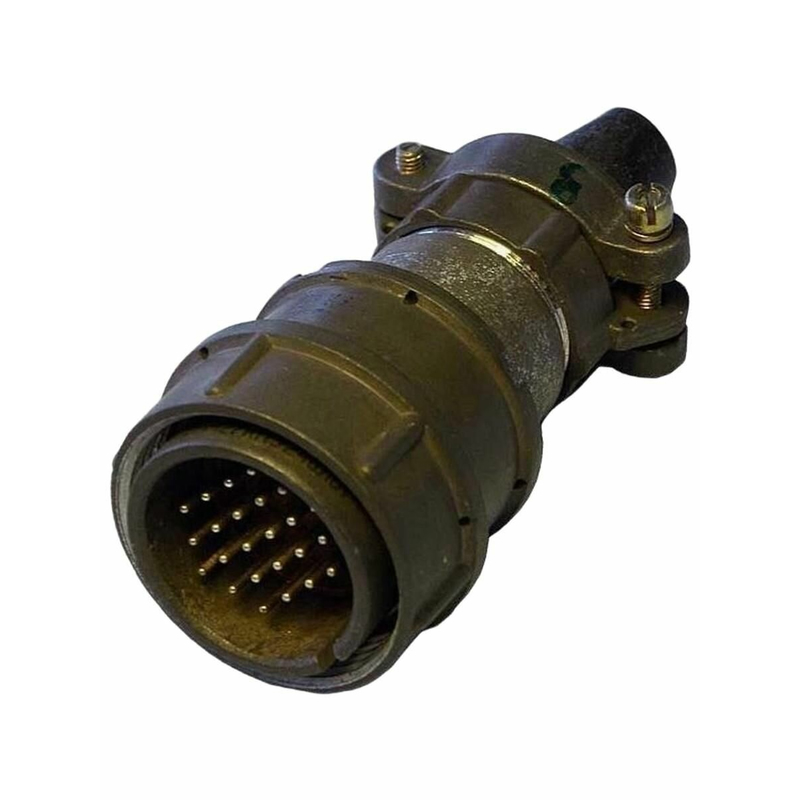

Разъем маркировки 2РМТ27КУЭ24Ш1В1В «ОС» — это электрический низкочастотный цилиндрический соединитель из серии 2РМТ, предназначен для внутреннего объемного монтажа в оборудовании общепромышленного и радиоэлектронного назначения.

Основные характеристики

• Количество контактов — 24 штыревых (вилка) , диаметр каждого контакта 1 мм .

• Тип корпуса — кабельный , с посадочным диаметром корпуса около 27 мм и резьбовым сочленением.

• Назначение — используется в цепях постоянного и переменного тока с частотой до примерно 3 МГц .

Электрические параметры

• Максимальное рабочее напряжение — до 560 В (в зависимости от условий нагрева и нагрузки).

• Нагрузка по току:

  • до 5 А на один контакт ;

  • до 100 А суммарно на соединитель .

• Сопротивление контактов — не более 5 мОм при диаметре 1 мм, сопротивление изоляции — не менее 5000 МОм .

• Электрическая прочность изоляции — около 1850 В (амплитуда) при максимальном рабочем напряжении 560 В.

Конструкция и компоновка

• Контакты, как правило, имеют серебряное покрытие , что снижает переходное сопротивление и улучшает повторяемость соединения.

• Корпус выполнен как негерметичный , с резьбовым сочленением и одношпоночной поляризацией , что исключает некорректную стыковку с несоответствующей розеткой.

• Соединитель поставляется в виде отдельной вилки , комплектуется соответствующей розеткой того же типоразмера (например, 2РМТ27КУЭ24Г1В1В или аналог).

Условия эксплуатации и стойкость

• Рабочий диапазон температур обычно задается от –60 °C до +100 °C , теплостойкость до +100 °C .

• Число сочленений–расчленений — не менее 500 , что обеспечивает многократное переподключение без потери основных электрических характеристик.

• Соединитель устойчив к механическим ударам (до примерно 1000 м/с² при многократном ударе с длительностью 1–3 мс) и воздействию акустического шума до 170 дБ в диапазоне 50–10 000 Гц, что типично для бортовых и промышленных устройств.
