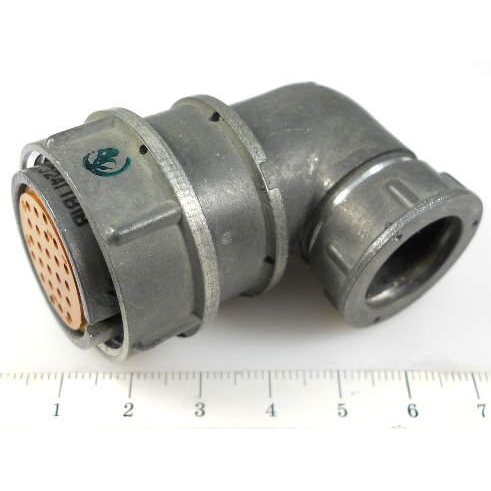

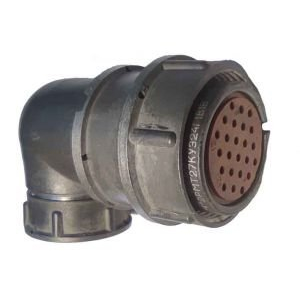

Назначение соединителя 2РМТ27КУЭ24Ш1В1В

2РМТ27КУЭ24Ш1В1В от производителя Элекон — это цилиндрический низкочастотный соединитель серии 2РМТ. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц. Разъём применяется там, где требуется надёное соединение проводников и стабильная передача сигнала в условиях промышленной эксплуатации.

Модель относится к негерметичным разъёмам внутреннего объёмного монтажа. Такое исполнение подразумевает установку внутри аппаратуры и защиту корпусом или блоком, а не работу под прямым воздействием влаги и агрессивной среды.

Подтверждённые особенности конструкции

Соединитель имеет 24 контакта, карболитовое основание и металлический корпус. Максимальное рабочее напряжение достигает 700 В. Фиксация в соединённом положении выполняется резьбовым способом, что препятствует самопроизвольному разъединению при вибрации и механических нагрузках.

• Серия 2РМТ, типоразмер 27.
• Количество контактов — 24.
• Рабочая частота цепей — до 3 МГц.
• Максимальное рабочее напряжение — до 700 В.
• Основание — карболитовое, корпус — металлический.
• Исполнение — негерметичное, внутреннего объёмного монтажа.
• Тропикоустойчивое исполнение.
• Резьбовая фиксация в сочленённом положении.
• Покрытие контактов — серебряное.

Обозначение КУЭ указывает на комбинированный приборно-кабельный вариант. Элемент Ш1 соответствует короткому патрубку. Монтажная часть может выполняться прямым или угловым способом, без патрубка или с патрубком в зависимости от конкретного исполнения.

Применение и условия эксплуатации

Разъёмы серии 2РМТ находят применение в промышленных и специальных системах, где необходимо надёжное соединение цепей управления, питания и сигнализации. Изделие подходит для эксплуатации в составе аппаратуры, работающей при повышенной влажности и в тропическом климате, поскольку обладает тропикоустойчивым исполнением.

В зависимости от типоразмера разъёмы этой серии насчитывают от 14 до 45 контактов. Модель 2РМТ27КУЭ24Ш1В1В занимает промежуточное положение в этом диапазоне и применяется для многожильных соединений, где требуется передача нескольких независимых сигналов или питающих линий через один корпус.

Металлический корпус обеспечивает механическую прочность и экранирующие свойства, а карболитовое основание — электрическую изоляцию контактов. Серебряное покрытие контактных элементов снижает переходное сопротивление и повышает стабильность соединения при многократных сочленениях.

Технические сведения и производство

Изготовитель — Элекон, город Казань. Изделие выпускается по техническим условиям ТУ ГЕ0.364.126. Год сведений о товаре — 2017. Артикул позиции — 50346, категория — 2РМТ27.

1. Проверить соответствие числа контактов требованиям схемы — 24 контакта.
2. Учесть максимальное рабочее напряжение — до 700 В.
3. Убедиться, что частота сигнала не превышает 3 МГц.
4. Предусмотреть внутренний объёмный монтаж, так как разъём негерметичен.
5. Обеспечить резьбовую фиксацию при сочленении для защиты от вибрации.

Таким образом, 2РМТ27КУЭ24Ш1В1В представляет собой многоконтактный цилиндрический соединитель, предназначенный для стабильной передачи сигналов и питания в промышленных и специальных системах. Сочетание металлического корпуса, карболитового основания, серебряных контактов и тропикоустойчивого исполнения делает его пригодным для длительной эксплуатации в составе ответственного оборудования.
