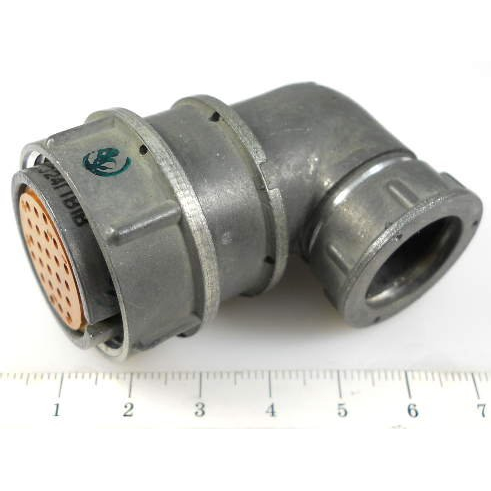

Назначение разъёма 2РМТ27КУЭ24Ш1В1В

2РМТ27КУЭ24Ш1В1В — это кабельная цилиндрическая электрическая вилка из серии 2РМТ, предназначенная для соединения многожильных кабелей с приборами, щитами и блоками в промышленных электронных и электротехнических системах. Разъём относится к стандартному ряду отечественных герметичных соединителей, широко применяемых в приборостроении, промышленной автоматике и наземном оборудовании.

Основное назначение изделия — обеспечение надёжного электрического соединения между кабельной линией и ответной частью разъёма, установленной на корпусе прибора или щита. Конструкция вилки позволяет выполнять монтаж неэкранированного кабеля и обеспечивает механическую фиксацию ответных частей при эксплуатации в условиях промышленной среды.

Основные данные по изделию

• Тип: вилка кабельная цилиндрическая, серия 2РМТ, размер корпуса 27 (диаметр посадочного отверстия около 27 мм).
• Количество контактов: 24 сигнальных контакта диаметром 1 мм.
• Покрытие контактов: серебро (буква «В» в обозначении).
• Вид патрубка: угловой, предназначен для монтажа неэкранированного кабеля.
• Артикул: 3816.
• Категория: 2РМТ27.

Обозначение изделия построено по стандартной схеме серии 2РМТ: в нём закодированы тип корпуса, количество и диаметр контактов, вид покрытия и исполнение патрубка. Такая маркировка позволяет однозначно подобрать ответную часть разъёма и кабельный ввод при комплектовании промышленного оборудования.

Электрические параметры

Разъём рассчитан на работу в цепях переменного и постоянного тока с максимальным рабочим напряжением до примерно 560 В. Токовая нагрузка на один контакт составляет порядка нескольких ампер, а суммарная токовая нагрузка на разъём достигает десятков ампер в зависимости от схемы подключения и распределения нагрузки по контактам.

Сопротивление изоляции между контактами составляет не менее примерно 1000 МОм, что обеспечивает высокую надёжность работы в условиях влажности и загрязнений. Серебряное покрытие контактов снижает переходное сопротивление и повышает стабильность электрического соединения при многократных коммутациях.

Эксплуатационные и климатические свойства

Рабочий диапазон температур обычно составляет от примерно минус 60 до плюс 100 градусов Цельсия, что позволяет применять 2РМТ27КУЭ24Ш1В1В в жёстких промышленных и внешних условиях. Разъём рассчитан на многократную коммутацию — до нескольких сотен разъединений и соединений — и на гарантированную долгосрочную работу с наработкой до нескольких тысяч часов.

Конструкция и материалы, включая карболитовый изолятор и металлический корпус, обеспечивают устойчивость к вибрациям и ударным нагрузкам, характерным для промышленного оборудования. Цилиндрическая форма корпуса и угловой патрубок упрощают монтаж кабеля в ограниченном пространстве шкафов, щитов и блоков.

Применение

Разъём применяется в приборостроении, промышленной автоматике, электротехнических системах и наземном оборудовании. Он подходит для соединения многожильных кабелей с приборами, щитами и блоками, где требуется устойчивость к вибрациям, перепадам температур и воздействию влажности и загрязнений.

Типовые сферы использования включают промышленные системы управления, измерительные и испытательные стенды, блоки питания и коммутационные устройства промышленного назначения. При подборе ответной части необходимо учитывать размер корпуса 27, количество и диаметр контактов, а также вид патрубка, чтобы обеспечить полную совместимость соединителя с кабелем и монтажным местом.
