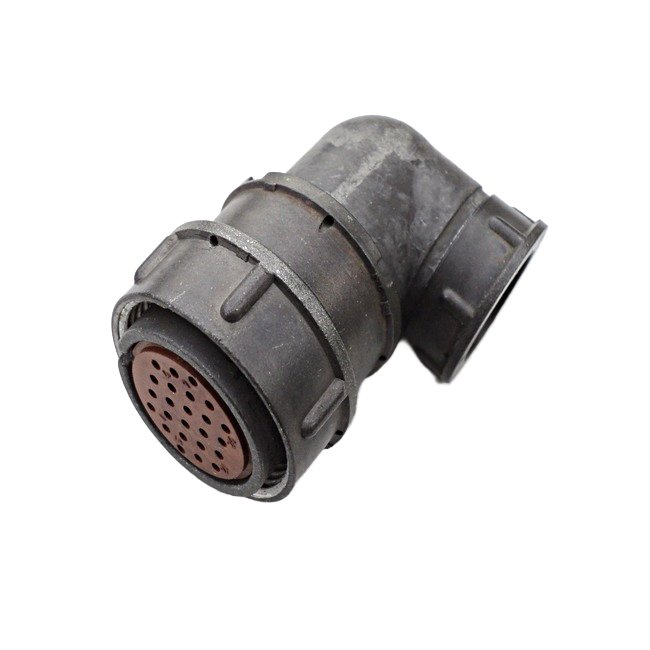

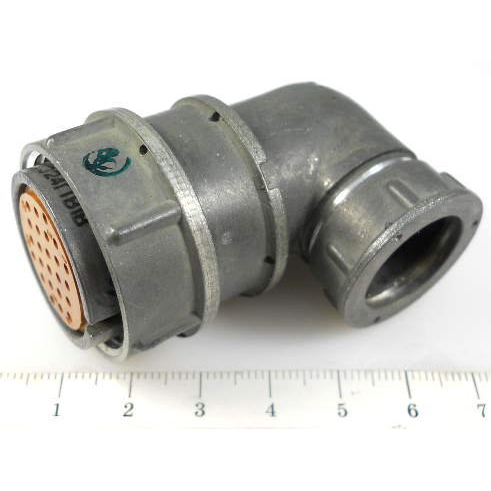

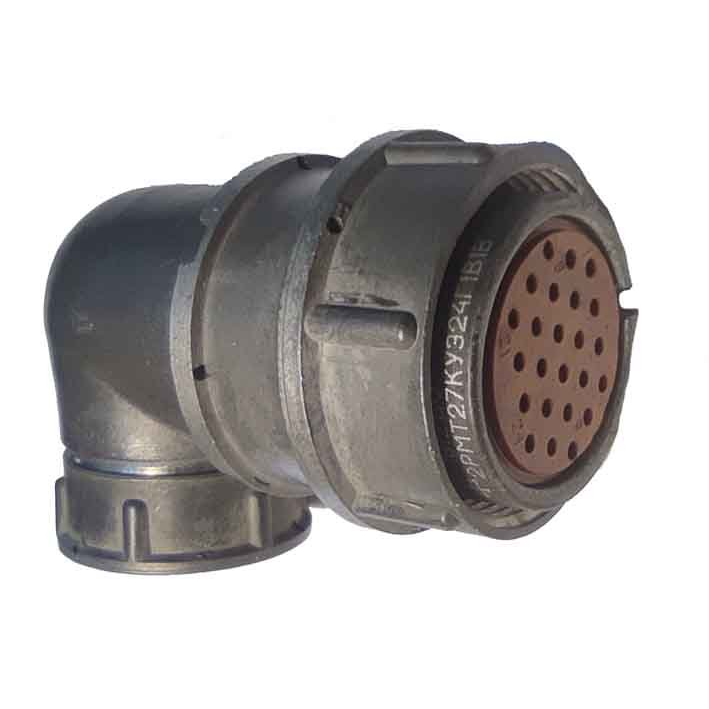

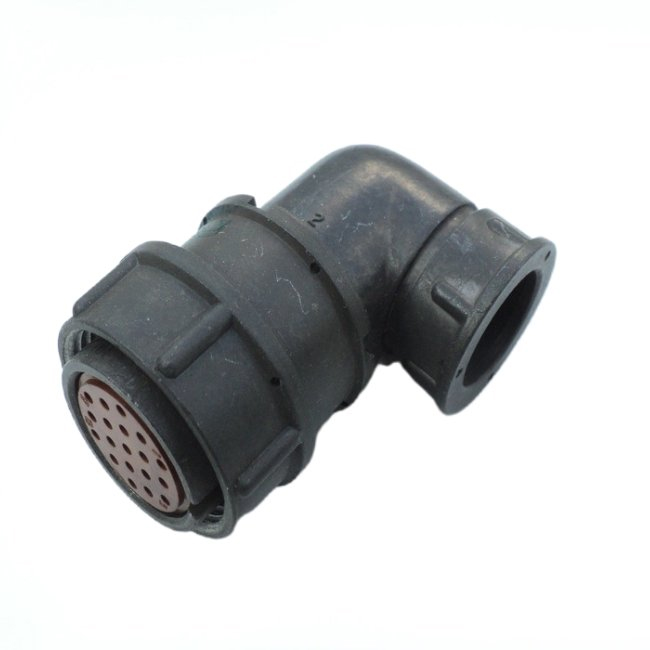

2РМТ27КУЭ24Ш1В1В «5» — это разъём кабельный (вилка) серии 2РМТ, предназначенный для надёжного соединения в электрических цепях постоянного и переменного тока (частотой до 3 МГц). Он широко применяется в промышленных и специальных системах, где важны виброустойчивость и высокая электрическая прочность.

Основные характеристики

Соединитель имеет 24 контакта диаметром 1 мм с серебряным покрытием. Токовая нагрузка — 5 А на контакт, суммарно до 100 А; максимальное рабочее напряжение — 560 В. Сопротивление контактов не превышает 5 мОм, ёмкость между ними — до 6 пФ, сопротивление изоляции — не менее 5000 МОм, электрическая прочность — 1850 В.

Габариты и конструкция

Диаметр корпуса — 35 мм, длина розетки — 25 мм, длина патрубка — 59,6 мм. Тип корпуса — кабельный, соединение резьбовое, поляризация — одношпоночная. Теплостойкость достигает 100 °С.

Надёжность и условия эксплуатации

Минимальная наработка — 1000 часов, число соединений-расчленений — 500, гамма-процентный срок службы — 15 лет. Выдерживает синусоидальную вибрацию (1–5000 Гц, до 490 м/с²), акустический шум (до 170 дБ), механические удары (до 5000 м/с²) и линейное ускорение до 2000 м/с².
