Назначение соединителя 2РМТ27КУЭ24Ш1В1В

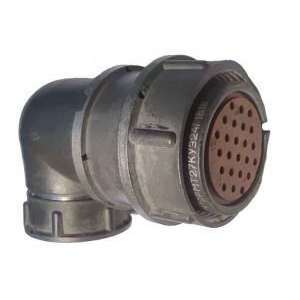

2РМТ27КУЭ24Ш1В1В — это электрический цилиндрический соединитель серии 2РМТ, предназначенный для надёжного соединения и коммутации электрических цепей в составе промышленного, авиационного и специального оборудования. Конструкция выполнена в кабельном исполнении с угловым патрубком и рассчитана на подключение неэкранированного кабеля.

Изделие применяется там, где к электрическим соединениям предъявляются повышенные требования по стойкости к внешним воздействиям: вибрации, ударам, линейным ускорениям и широкому диапазону температур. Всеклиматическое исполнение позволяет эксплуатировать соединитель в различных климатических зонах без дополнительной защиты.

Подтверждённые технические особенности

Соединитель оснащён 24 контактами диаметром 1 мм. Контактная группа имеет серебряное покрытие, обозначенное в наименовании индексом «В». Такое покрытие обеспечивает стабильное электрическое сопротивление в местах контакта и способствует надёжной передаче сигнала и тока.

• Количество контактов — 24, диаметр каждого контакта — 1 мм.
• Покрытие контактов — серебряное.
• Максимальное рабочее напряжение — от 560 до 700 В.
• Токовая нагрузка на один контакт — до 36 А, суммарная токовая нагрузка — до 260 А.
• Диапазон рабочих температур — от минус 60 до плюс 100 градусов Цельсия.
• Электрическая прочность изоляции — до 2300 В.
• Сопротивление изоляции — не менее 5000 МОм.

Указанные параметры подтверждают, что соединитель способен работать в цепях как с относительно низким, так и с повышенным напряжением, обеспечивая при этом высокую степень изоляционной защиты.

Стойкость к механическим и климатическим воздействиям

Серия 2РМТ проектировалась с учётом эксплуатации в жёстких условиях. Соединитель выдерживает вибрационные нагрузки в диапазоне от 50 до 10000 Гц с уровнем до 170 дБ, механические удары с ускорением до 5000 метров на секунду в квадрате и линейное ускорение до 2000 метров на секунду в квадрате, что соответствует примерно 200 единицам ускорения свободного падения.

Ресурс изделия также регламентирован: наработка составляет не менее 5000 часов, срок сохраняемости — 25 лет, а количество циклов сочленения и расчленения достигает 500. Эти показатели важны для оборудования, которое подвергается регулярному обслуживанию и замене кабельных сборок.

Применение и условия эксплуатации

Соединитель 2РМТ27КУЭ24Ш1В1В применяется в промышленных системах, авиационной технике и других областях, где требуется надёжное электрическое соединение в суровых условиях. Благодаря всеклиматическому исполнению и стойкости к вибрации, ударам и ускорениям он подходит для установки на подвижных объектах, в том числе на транспорте и спецтехнике.

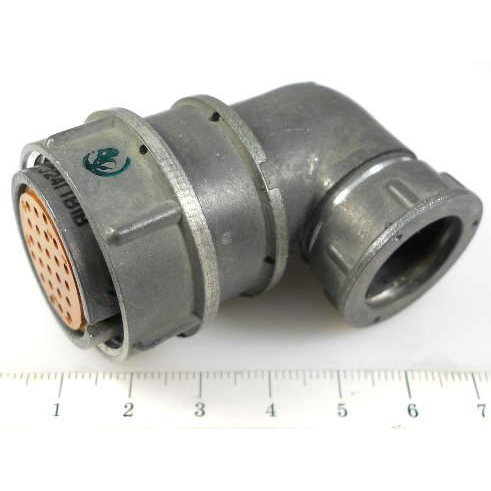

Угловой патрубок кабельного корпуса упрощает монтаж в стеснённом пространстве и позволяет направлять кабель под углом, снижая риск излома жил и повреждения изоляции. Соединитель может использоваться как в составе розеточной, так и вилочной части соединения в зависимости от модификации, что делает его универсальным элементом для построения разъёмных электрических интерфейсов.

Изделие предназначено для работы с неэкранированным кабелем, что следует учитывать при выборе кабельной продукции и прокладке трасс. Сочетание высоких электрических характеристик, широкого температурного диапазона и механической прочности делает 2РМТ27КУЭ24Ш1В1В подходящим решением для ответственных узлов, где замена соединителя в процессе эксплуатации нежелательна.
