Назначение соединителя 2РМТ27КУЭ24Г1В1В

2РМТ27КУЭ24Г1В1В — это розетка цилиндрического низкочастотного негерметичного соединителя серии 2РМТ. Изделие предназначено для электрического соединения приборной и кабельной частей в цепях постоянного и переменного тока с частотой до 3 МГц. Соединитель применяется для внутреннего монтажа экранированными или неэкранированными кабелями и рассчитан на резьбовое соединение частей с ресурсом до 500 циклов сочленения и расчленения.

Модель относится к серии 2РМТ, выпускавшейся в период с 2015 по 2026 год, и изготовлена по техническим условиям ТУ ГЕО.364.126ТУ. Поставка сопровождается приёмкой «ОТК», что подтверждает контроль качества изготовителем. Год выпуска — 2026.

Расшифровка обозначения 2РМТ27КУЭ24Г1В1В

Структура обозначения несёт полную информацию о конструкции и исполнении изделия. Каждая группа символов указывает на конкретный параметр:

• 2РМТ — тип соединителя: цилиндрический низкочастотный, для цепей постоянного и переменного тока до 3 МГц.
• 27 — условный размер корпуса.
• КУЭ — исполнение корпуса: кабельный корпус (К), угловой патрубок (У), гайка для экранированного кабеля (Э).
• 24 — количество контактов.
• Г1В1В — розетка (Г), сочетание контактов 1, серебряное покрытие (В), теплостойкость 100 °C, всеклиматическое исполнение (В).

Такая расшифровка позволяет однозначно определить назначение и условия применения изделия без обращения к дополнительной документации.

Подтверждённые особенности и характеристики

Соединитель 2РМТ27КУЭ24Г1В1В обладает следующими заявленными свойствами:

• Тип изделия — розетка цилиндрического низкочастотного негерметичного соединителя.
• Соединение частей — резьбовое, с ресурсом до 500 циклов.
• Поляризация — одношпоночная, что исключает неправильное сочленение.
• Покрытие контактов — серебряное, обеспечивающее стабильное переходное сопротивление.
• Монтаж — пайкой или обжимкой.
• Теплостойкость — 100 °C.
• Исполнение — всеклиматическое, что допускает эксплуатацию в различных климатических условиях.
• Приёмка — «ОТК».
• Год выпуска — 2026.

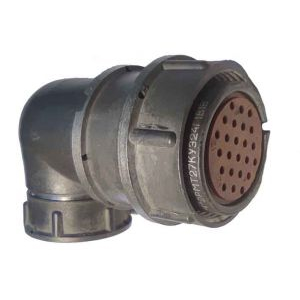

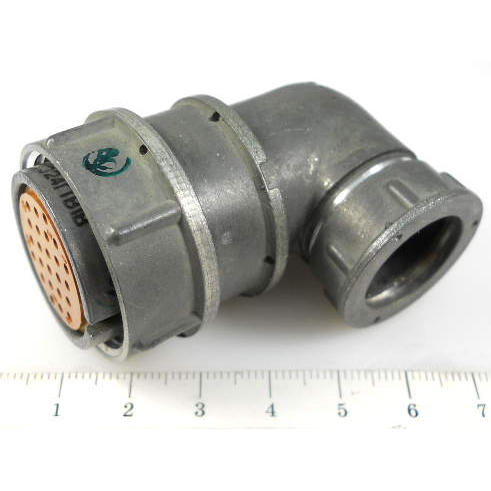

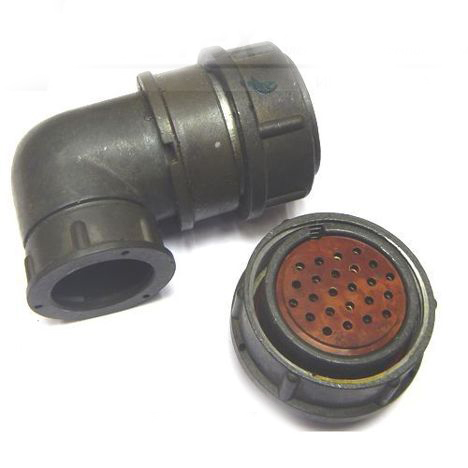

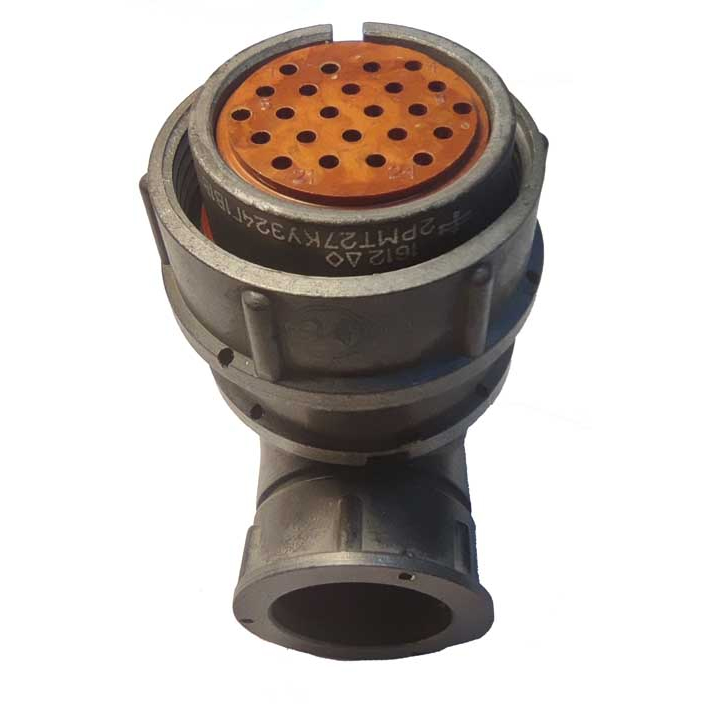

Количество контактов — 24. Корпус выполнен в кабельном исполнении с угловым патрубком и гайкой для экранированного кабеля. Негерметичное исполнение означает, что изделие не предназначено для работы под избыточным давлением или в условиях прямого воздействия влаги под давлением.

Применение

Соединитель 2РМТ27КУЭ24Г1В1В используется в электрических цепях промышленной электроники для соединения приборных и кабельных частей. Благодаря всеклиматическому исполнению и теплостойкости до 100 °C он может применяться в составе оборудования, работающего в широком диапазоне условий окружающей среды.

Область применения охватывает внутренний монтаж, где требуется подключение экранированных или неэкранированных кабелей с надёжной фиксацией резьбовым соединением. Угловой патрубок корпуса упрощает прокладку кабеля в стеснённых условиях и позволяет рационально организовать монтажное пространство. Серебряное покрытие контактов способствует стабильной передаче сигнала в цепях постоянного и переменного тока с частотой до 3 МГц.

Указания по монтажу и эксплуатации

Монтаж соединителя выполняется пайкой или обжимкой в зависимости от выбранной технологии сборки жгута. При установке следует обеспечить правильное взаимное расположение частей с учётом одношпоночной поляризации. Резьбовое соединение затягивается до упора, обеспечивая механическую прочность и электрический контакт. Ресурс в 500 циклов сочленения определяет допустимое количество подключений и отключений в течение срока службы.

Изделие поставляется с приёмкой «ОТК» и соответствует ТУ ГЕО.364.126ТУ. Перед установкой рекомендуется проверить целостность корпуса, состояние контактов и отсутствие механических повреждений. Всеклиматическое исполнение не отменяет необходимости защиты соединителя от прямого попадания влаги в нештатных условиях, поскольку корпус является негерметичным.
