Назначение соединителя 2РМТ27КУЭ24Г1В1В «5»

2РМТ27КУЭ24Г1В1В «5» — цилиндрический электрический соединитель серии 2РМТ, предназначенный для коммутации цепей постоянного и переменного тока. Изделие применяется в аппаратуре, работающей в сложных климатических и вибрационных условиях, включая оборудование радиоэлектронной аппаратуры, бортовое радиоэлектронное оборудование и системы промышленной автоматики.

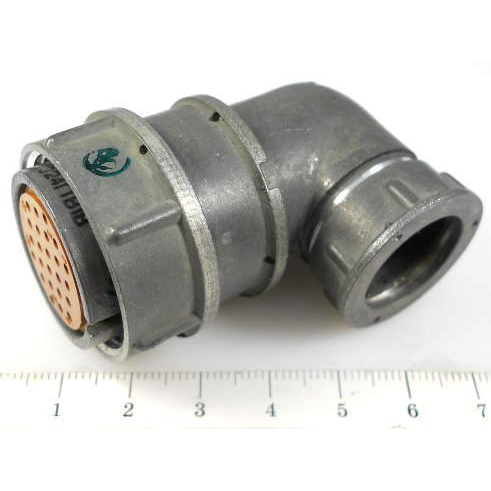

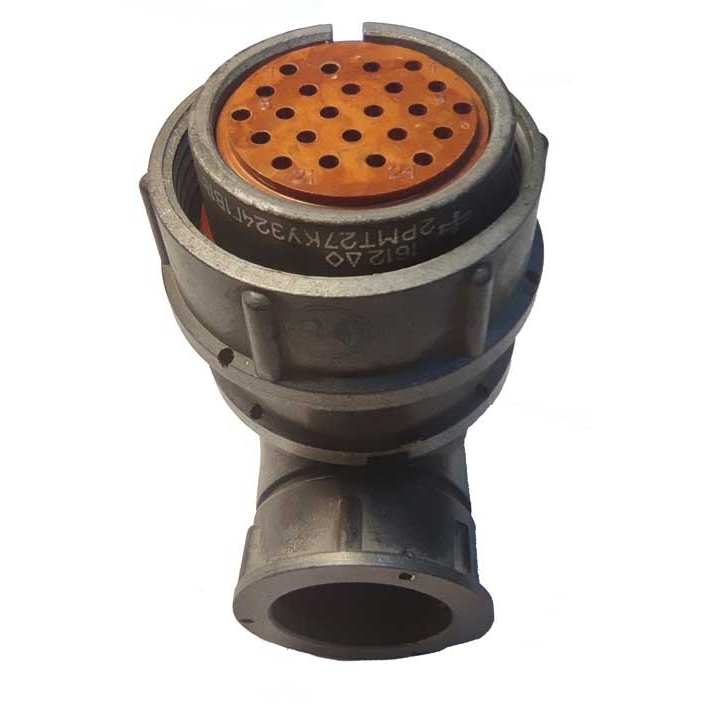

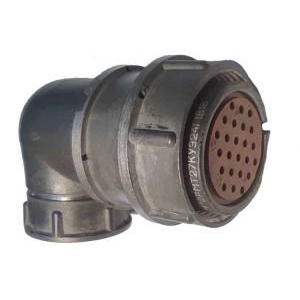

Конструктивно это кабельная розетка с 24 контактными гнёздами и всеклиматическим исполнением. Резьбовое сочленение и одношпоночная поляризация корпусов исключают неверное подключение и обеспечивают надёжную фиксацию ответных частей.

Расшифровка обозначения

• 2РМТ — серия цилиндрических соединителей, выпускаемых по ГОСТ и РТУ.
• 27 — посадочный диаметр корпуса, около 27 мм.
• КУЭ — исполнение: кабельная розетка, всеклиматическая, с серебряным покрытием контактов.
• 24 — количество контактов.
• Г1 — тип негерметичного соединителя.
• В1 — температурный диапазон и климатическое исполнение: до плюс 100 градусов Цельсия, всеклиматическое.
• В — контактное покрытие серебром.
• «5» — модификация варианта исполнения или условное обозначение группы, зависящее от конкретного технического условия.

Артикул изделия — 20461, категория — 2РМТ27. Производитель в данных о товаре не указан. Поставка осуществляется в заводской упаковке.

Подтверждённые технические особенности

Электрические параметры

• Количество контактов — 24, тип контактов — розеточные гнёзда диаметром 1,0 мм, покрытие — серебро.
• Максимальный ток на один контакт — порядка 5 ампер, суммарная токовая нагрузка на соединитель — до 100 ампер.
• Максимальное рабочее напряжение — от 560 до 700 вольт постоянного или переменного тока, в зависимости от конкретного технического условия на изделие.
• Сопротивление контакта диаметром 1,0 мм — не более 5 миллиом.
• Сопротивление изоляции — не менее 1000–5000 мегаом.
• Ёмкость между контактами — не более 6 пикофарад.
• Электрическая прочность изоляции — порядка 1850 вольт.

Условия эксплуатации

• Рабочий диапазон температур окружающей среды — примерно от минус 60 до плюс 100 градусов Цельсия.
• Смена температур — до плюс 150 градусов Цельсия; в установившемся режиме допускается до плюс 100 градусов Цельсия.
• Вибрация: частоты до 1000–5000 герц, линейное ускорение до 490 метров на секунду в квадрате, что соответствует примерно 50 единицам ускорения свободного падения.
• Ударные нагрузки: одиночный удар — до 5000 метров на секунду в квадрате, многократные удары — до 1000 метров на секунду в квадрате, длительность импульса — единицы миллисекунд.

Область применения

Соединитель используется в электрических цепях постоянного и переменного тока с частотой до единиц мегагерц. Он востребован в аппаратуре, эксплуатируемой в тяжёлых климатических и вибрационных условиях: в радиоэлектронной аппаратуре, бортовом радиоэлектронном оборудовании, промышленной автоматике и аналогичных системах, где требуется устойчивое соединение при повышенных нагрузках.

Дополнительные сведения о приёмке и годе выпуска приведены в характеристиках: приёмка «5», год — 2000–10.
