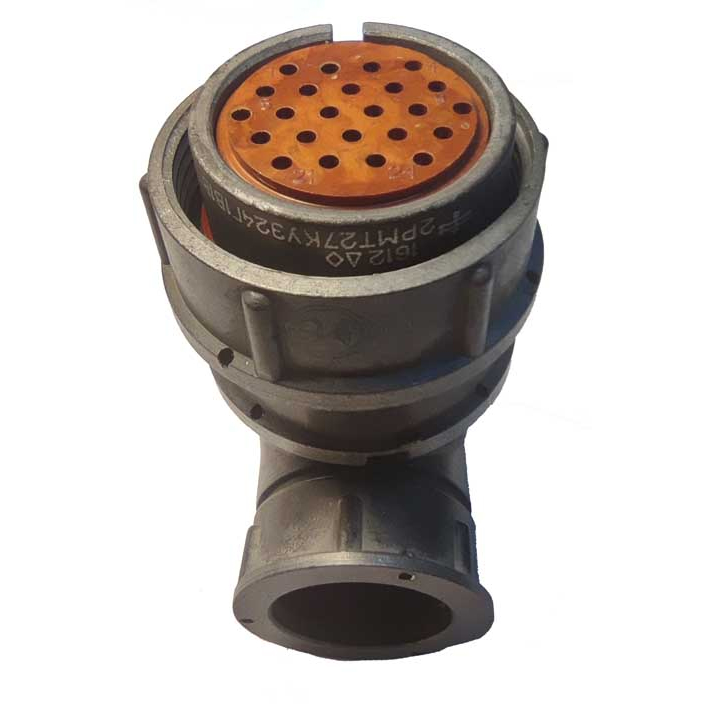

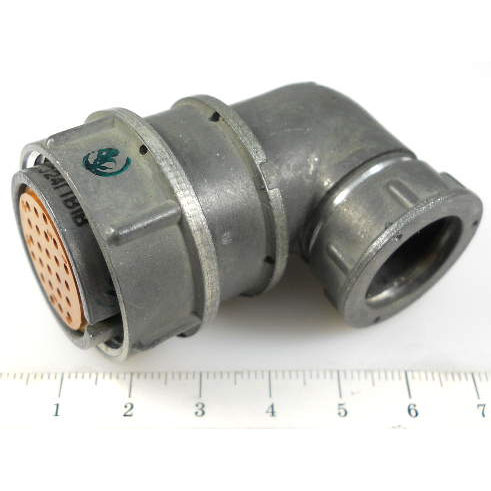

Назначение соединителя 2РМТ27КУЭ24Г1В1ЛВ

2РМТ27КУЭ24Г1В1ЛВ — это кабельная розетка цилиндрического низкочастотного негерметичного соединителя серии 2РМТ. Изделие предназначено для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Розетка обеспечивает надёжное электрическое соединение экранированных или неэкранированных кабелей в приборах и оборудовании, где требуется стабильная работа в сложных условиях эксплуатации.

Соединители серии 2РМТ изготавливаются заводом «Элекон» во всеклиматическом исполнении по техническим условиям ТУ ГЕО.364.126ТУ. Выпуск модели ориентировочно охватывает период 2015–2026 годов. Конструкция розетки рассчитана на защиту от внешних механических воздействий и вибраций благодаря прочному корпусу и резьбовому сочленению.

Расшифровка обозначения

Маркировка 2РМТ27КУЭ24Г1В1ЛВ построена по стандартной схеме серии и содержит полную информацию о конструкции и исполнении изделия:

• 2РМТ — тип соединителя (цилиндрический низкочастотный);
• 27 — размер корпуса;
• К — кабельное исполнение корпуса;
• У — угловой патрубок;
• Э — патрубок с гайкой для экранированного кабеля;
• 24 — количество контактов;
• Г — розетка;
• 1 — сочетание контактов;
• В — покрытие контактов серебром;
• 1 — теплостойкость до 100 °С;
• Л — левое исполнение розетки;
• В — всеклиматическое исполнение.

Подтверждённые технические особенности

Модель 2РМТ27КУЭ24Г1В1ЛВ обладает следующими характеристиками, зафиксированными в описании изделия:

• Тип соединителя — цилиндрический, низкочастотный, негерметичный.
• Назначение — кабельная розетка.
• Размер корпуса — 27.
• Конфигурация корпуса — кабельный угловой патрубок с гайкой для экранированного кабеля.
• Количество контактов — 24.
• Тип контактов — штыревые или гнездовые (по сочетанию Г1).
• Покрытие контактов — серебро.
• Рабочая температура — до 100 °С (теплостойкость 1).
• Климатическое исполнение — всеклиматическое.
• Поляризация корпусов — одношпоночная.
• Сочленение — резьбовое.
• Монтаж — пайка или обжимка, внутренний или наружный.
• Исполнение розетки — левое.

Электрические параметры изделия рассчитаны на работу в цепях постоянного и переменного тока с частотой до 3 МГц. Резьбовое сочленение и одношпоночная поляризация обеспечивают правильное и надёжное соединение частей разъёма при эксплуатации.

Области применения

Соединитель 2РМТ27КУЭ24Г1В1ЛВ применяется для обеспечения надёжного электрического соединения экранированных или неэкранированных кабелей в приборах и оборудовании, требующих стабильной работы в сложных условиях. Основные сферы применения включают:

1. Авиационную и космическую технику — бортовое оборудование и наземные системы.
2. Военную технику — системы связи, радиолокацию, управление.
3. Промышленную автоматизацию и контрольно-измерительную аппаратуру.
4. Специализированное оборудование, где необходима высокая надёжность соединений при работе с постоянным и переменным током.
5. Железнодорожный транспорт и судостроение.

Розетка предназначена для внутренних условий эксплуатации, обеспечивая при этом защиту от внешних механических воздействий и вибраций благодаря прочному корпусу и резьбовому сочленению. Всеклиматическое исполнение и теплостойкость до 100 °С позволяют использовать изделие в оборудовании, работающем в широком диапазоне условий окружающей среды.

Комплектация и монтаж

Монтаж соединителя выполняется пайкой или обжимкой, при этом возможен как внутренний, так и наружный способ присоединения проводников. Угловой патрубок с гайкой для экранированного кабеля позволяет организовать надёжное экранирование и фиксацию кабеля в месте ввода. Левое исполнение розетки определяет её ориентировку при установке и сочленении с ответной частью.

Артикул изделия — 3814, категория — 2РМТ27. Год выпуска, указанный в карточке товара, — 2026. Производитель в представленных данных не указан отдельной строкой; при этом изготовление серии 2РМТ ведётся заводом «Элекон» по ТУ ГЕО.364.126ТУ.
