Назначение соединителя 2РМТ27КПН7Ш2В1В

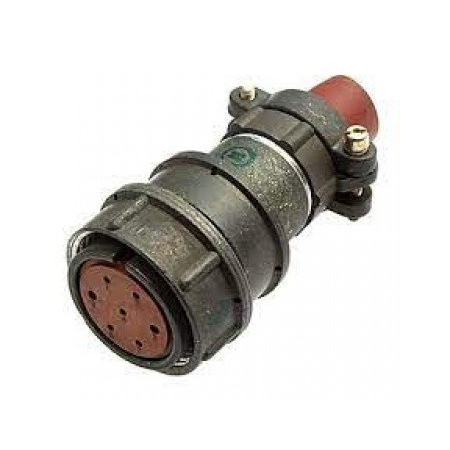

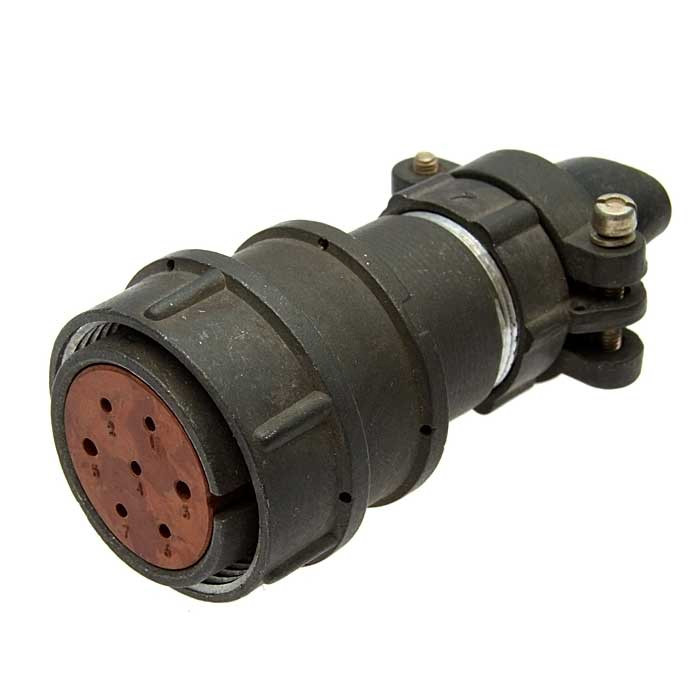

2РМТ27КПН7Ш2В1В — это кабельная вилка цилиндрического электрического соединителя, выпускаемая заводом «Исеть». Изделие предназначено для надежного соединения в электрических цепях постоянного и переменного тока с частотой до 3 МГц при внутреннем объемном монтаже. Такое исполнение востребовано там, где требуется компактная коммутация большого числа проводников внутри прибора или установки, а также устойчивость контакта к внешним механическим воздействиям.

Вилка входит в группу соединителей типа 2РМТ27, объединенных посадочным диаметром корпуса 27 мм, и применяется в составе разъемных соединений кабельных линий с ответными частями соответствующего типоразмера. Резьбовое сочленение обеспечивает плотную фиксацию половин разъема, а одношпоночная поляризация корпусов исключает неправильную стыковку и повреждение контактов при сборке.

Конструкция и подтвержденные особенности

Соединитель состоит из корпуса, изолятора и контактов. Контактов семь штук, при этом используется сочетание диаметров 1 мм и 1,5 мм. Покрытие контактов — серебро, что соответствует индексу В1В в обозначении изделия. Конструкция обеспечивает пылезащищенность контактов в сочлененном состоянии, то есть после стыковки вилки с ответной частью контактная группа защищена от попадания пыли.

Ключевые технические параметры изделия:

• посадочный диаметр корпуса — 27 мм;
• тип сочленения — резьбовое;
• поляризация — одношпоночная;
• число контактов — 7, с сочетанием диаметров 1 мм и 1,5 мм;
• покрытие контактов — серебро (индекс В1В);
• токовая нагрузка на одиночный контакт — от 4 до 36 А;
• суммарная токовая нагрузка на соединитель — от 27 до 260 А;
• максимальное рабочее напряжение — 560 или 700 В;
• сопротивление изоляции — не менее 5000 МОм;
• емкость между контактами — не более 6 пФ.

Перечисленные значения относятся к электрическим характеристикам соединителя и определяют допустимые режимы его эксплуатации в цепях постоянного и переменного тока.

Устойчивость к механическим и климатическим воздействиям

Изделие рассчитано на работу в жестких условиях. Оно выдерживает синусоидальную вибрацию в диапазоне от 1 до 5000 Гц с ускорением до 490 м/с², механические удары с ускорением до 5000 м/с² и линейное ускорение до 2000 м/с². Исполнение — всеклиматическое, что позволяет применять соединитель в различных климатических зонах.

Ресурсные показатели также подтверждены: минимальная наработка составляет 1000 часов, число сочленений-расчленений — 500, срок сохраняемости — 15 лет. Эти параметры важны при планировании обслуживания и замены разъемов в составе ответственного оборудования.

Применение

Благодаря сочетанию токовой нагрузки, стойкости к вибрации и ударам 2РМТ27КПН7Ш2В1В подходит для промышленного применения в условиях повышенных вибраций и механических нагрузок, типичных для оборудования в авиации, машиностроении и энергетике. Внутренний объемный монтаж предполагает использование соединителя внутри корпусов приборов, блоков и шкафов, где важны компактность и надежность каждого контактного соединения.

Резьбовое сочленение и одношпоночная поляризация делают вилку удобной для сборки и обслуживания: правильное положение корпусов задается шпонкой, а резьба удерживает соединение при вибрации. Серебряное покрытие контактов способствует стабильному переходному сопротивлению, а пылезащищенность в сочлененном состоянии продлевает срок службы контактной группы.

Таким образом, 2РМТ27КПН7Ш2В1В — это цилиндрический кабельный соединитель производства «Исеть» с семью контактами, рассчитанный на рабочие напряжения до 560 или 700 В, токовую нагрузку от 4 до 36 А на контакт и суммарно от 27 до 260 А. Он предназначен для эксплуатации в электрических цепях постоянного и переменного тока частотой до 3 МГц и применим в оборудовании, где предъявляются повышенные требования к механической прочности и климатической стойкости.
