Назначение разъема 2РМТ27КПН7Ш2В1В

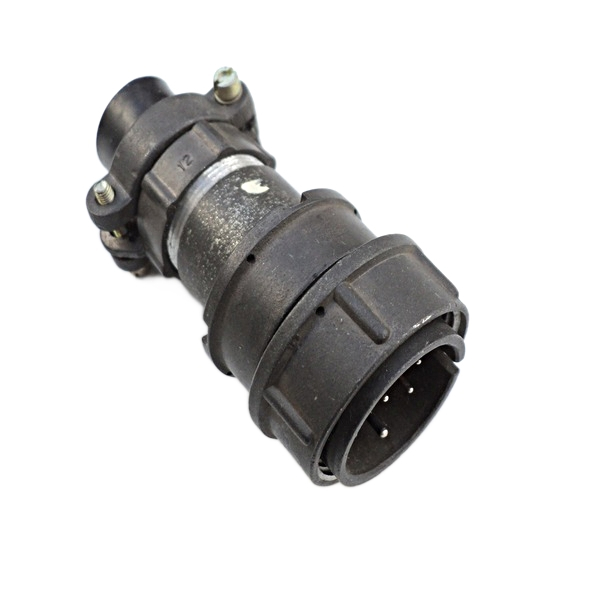

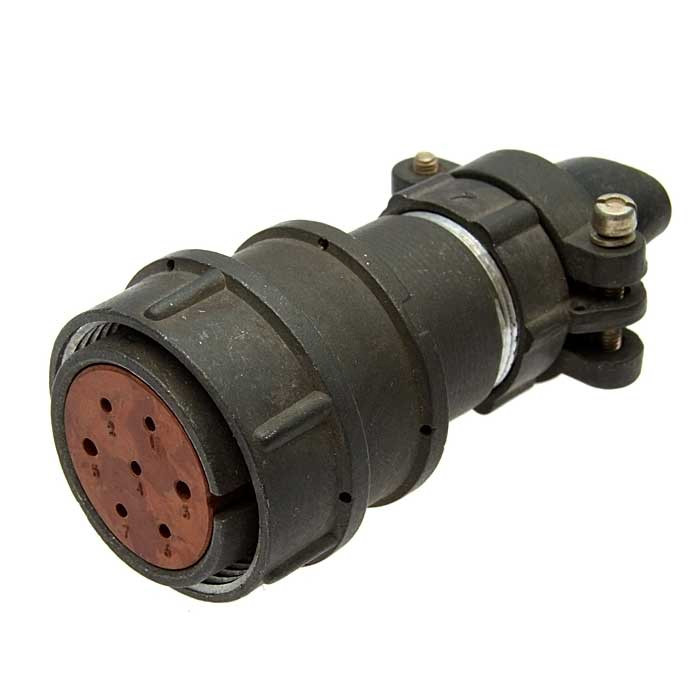

2РМТ27КПН7Ш2В1В от производителя Элекон представляет собой кабельную вилку цилиндрического низкочастотного разъема серии 2РМТ. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц. Применяется при внутреннем объемном монтаже, где требуется надежное соединение проводников в ограниченном пространстве.

Разъем используется в составе электрических соединений, которые должны сохранять работоспособность при воздействии вибрации, ударов и перепадов температуры. Благодаря цилиндрической конструкции и резьбовому сочленению вилка обеспечивает стабильный контакт и защиту контактной группы от пыли в соединенном состоянии.

Конструкция и особенности сочленения

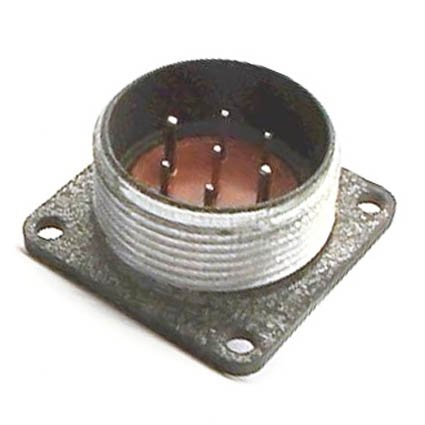

Вилка 2РМТ27КПН7Ш2В1В имеет резьбовое сочленение с одношпоночной поляризацией корпусов. Такое исполнение исключает неправильное подключение и обеспечивает плотную фиксацию ответной части. В соединенном состоянии контакты защищены от попадания пыли.

В состав изделия входят корпус, изолятор и контакты. Для данной модели указано количество контактов — 7. Монтаж возможен как с экранированными, так и с неэкранированными кабелями. Подключение выполняется пайкой и объемным монтажом.

Технические характеристики

Электрические параметры разъема рассчитаны на работу в цепях с существенной токовой нагрузкой. Ниже приведены подтвержденные значения для серии 2РМТ и данной модели.

• Токовая нагрузка на одиночный контакт — от 4 А до 36 А.
• Максимальная суммарная токовая нагрузка — до 260 А.
• Рабочее напряжение — до 700 В.
• Сопротивление контактов — не более 5 мОм для диаметра 1 мм.
• Сопротивление изоляции — не менее 5000 МОм.
• Электрическая прочность изоляции — до 2300 В.
• Усилие расчленения контактов — от 0,5 Н до 3,92 Н.

Условия эксплуатации

Разъем 2РМТ27КПН7Ш2В1В рассчитан на жесткие условия работы. Он выдерживает вибрацию с частотой от 1 до 5000 Гц при ускорении до 490 м/с², механические удары с ускорением до 5000 м/с² и линейное ускорение до 2000 м/с². Рабочая температура — от минус 60°C до плюс 100°C.

Совокупность этих параметров делает вилку пригодной для применения в аппаратуре, где необходима устойчивость к механическим нагрузкам и температурным колебаниям.

Область применения

Данная модель применяется при внутреннем объемном монтаже в составе электрических цепей постоянного и переменного тока частотой до 3 МГц. Разъем подходит для соединения экранированных и неэкранированных кабелей, что позволяет использовать его в различных схемах коммутации.

Для получения корректного соединения важно учитывать поляризацию корпусов и резьбовой способ фиксации, а также соблюдать рекомендованное усилие расчленения контактов. Модель 2РМТ27КПН7Ш2В1В выпускается производителем Элекон под артикулом 50333 и относится к категории 2РМТ27.
