Назначение разъёма 2РМТ27КПН7Ш2В1В

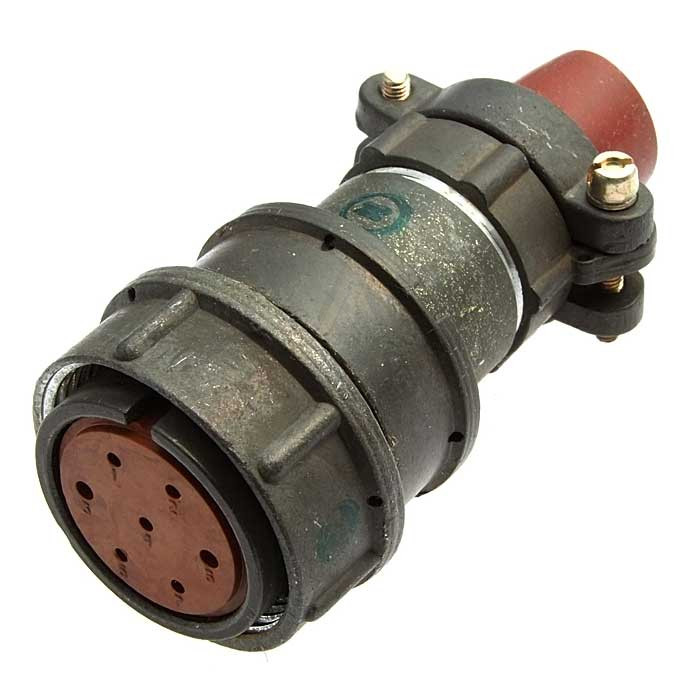

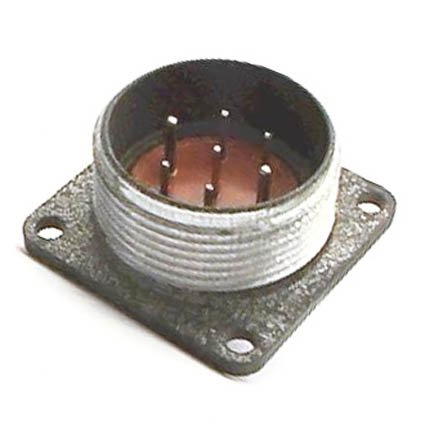

2РМТ27КПН7Ш2В1В — это цилиндрический низкочастотный разъём серии 2РМТ производства «Элекон». Изделие представляет собой кабельную вилку на 7 штыревых контактов всеклиматического исполнения В1В и предназначено для внутреннего объёмного монтажа в электрических цепях постоянного и переменного тока частотой до 3 МГц.

Разъём применяется как часть жгутов и соединительных кабелей в аппаратуре общего и специального назначения. Благодаря всеклиматическому исполнению он может использоваться в составе оборудования, работающего в различных климатических условиях.

Расшифровка обозначения и конструкция

Маркировка 2РМТ27КПН7Ш2В1В содержит полную информацию о конструкции и исполнении изделия. Обозначение строится по стандартной схеме серии 2РМТ.

• 2РМТ — серия цилиндрических низкочастотных разъёмов с резьбовым соединением.
• 27 — габарит (типоразмер) корпуса, соответствующий определённому диаметру и возможному числу контактов.
• К — кабельное исполнение корпуса, вилка под монтаж на кабель.
• П — патрубок прямой, то есть прямой выход под кабель.
• Н7 — контактная вставка с числом контактов 7.
• Ш — штыревые (мужские) контакты.
• 2 — размер (диаметр) контактной группы по ряду 2РМ и 2РМТ, контакты 1 и 1,5 мм.
• В в конце — покрытие контактов серебром.
• 1В — климатическое исполнение В1 по ГОСТ 15150, всеклиматическое.

Вилка состоит из металлического корпуса, изолятора и штыревых контактов. Сочленение разъёмов резьбовое. Корпуса имеют одношпоночную поляризацию, исключающую неправильное стыкование. В сочленённом состоянии обеспечивается пылезащита контактов и мест подпайки проводов.

Технические характеристики

Контактная система

Количество контактов — 7. Диаметры контактов составляют 1 мм и 1,5 мм. Контакты имеют серебряное покрытие, которое уменьшает переходное сопротивление и улучшает коррозионную стойкость.

Сопротивление контактов нормируется в зависимости от диаметра: при диаметре 1 мм — не более 5 мОм, при диаметре 1,5 мм — не более 2,5 мОм. Ёмкость между контактами — не более 6 пФ.

Электрические параметры

Разъём предназначен для работы в цепях постоянного и переменного тока частотой до 3 МГц. Максимальное рабочее напряжение составляет 560 В и 700 В для разных сочетаний контактной системы и условий эксплуатации. Рабочий ток на одиночный контакт — от 4 А до 36 А в зависимости от диаметра и схемы загрузки. Максимальная суммарная токовая нагрузка на соединитель — примерно от 27 А до 260 А, что определяется набором контактов и режимом работы.

Сопротивление изоляции — не менее 5000 МОм. Электрическая прочность изоляции: при рабочем напряжении 560 В изделие выдерживает 1850 В, при рабочем напряжении 700 В — 2300 В.

Применение и условия эксплуатации

Разъём 2РМТ27КПН7Ш2В1В применяется для внутреннего объёмного монтажа в составе жгутов и соединительных кабелей. Резьбовое сочленение обеспечивает надёжное механическое соединение, а одношпоночная поляризация корпусов предотвращает неправильное стыкование ответных частей.

Исполнение В1В по ГОСТ 15150 является всеклиматическим, что допускает эксплуатацию изделия в аппаратуре общего и специального назначения в различных климатических зонах. Конструкция вилки обеспечивает защиту контактов и мест подпайки проводов от пыли в сочленённом состоянии.
