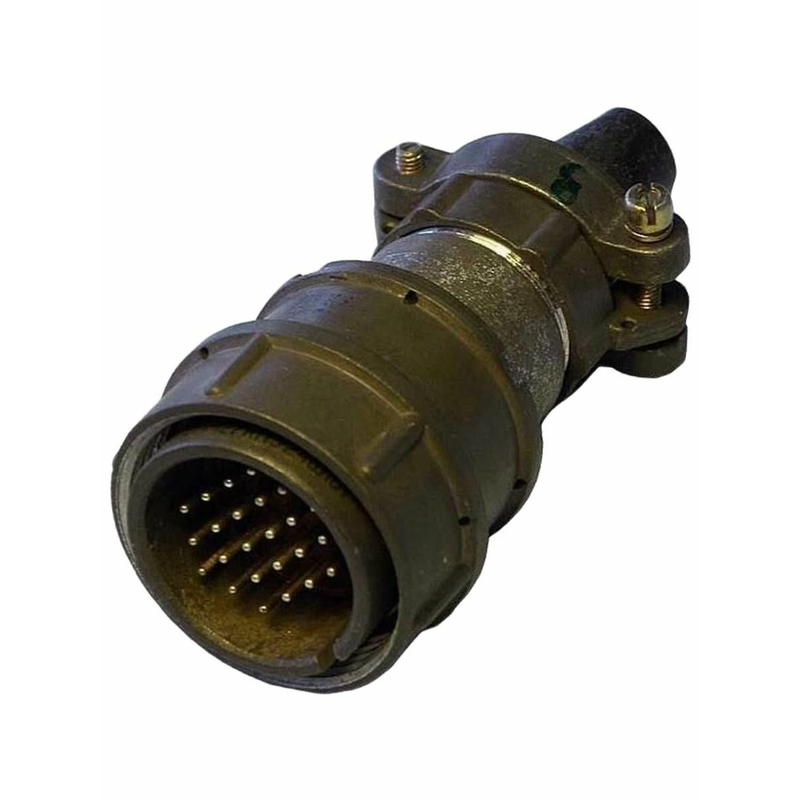

Назначение соединителя 2РМТ27КПН7Ш2В1В

2РМТ27КПН7Ш2В1В — это кабельная вилка цилиндрического соединителя серии 2РМТ. Изделие предназначено для надежного электрического соединения в цепях постоянного и переменного тока с частотой до 3 МГц. Вилка применяется в составе кабельных сборок и обеспечивает коммутацию проводников при эксплуатации в составе промышленного оборудования, приборов и систем, рассчитанных на работу в жестких климатических и механических условиях.

Артикул изделия — 80189. Вилка относится к категории 2РМТ27, что соответствует типоразмеру с посадочным диаметром корпуса 27 мм. Конструкция соединителя предусматривает кабельное исполнение с прямым патрубком, предназначенным для монтажа на неэкранированный кабель.

Подтвержденные технические характеристики

Ниже приведены параметры, указанные в описании товара и подтвержденные для данной модели.

• Тип изделия: кабельная вилка цилиндрического соединителя серии 2РМТ.
• Посадочный диаметр корпуса: 27 мм.
• Исполнение корпуса: кабельное, с прямым патрубком.
• Количество контактов: 7 штыревых контактов диаметром от 1 до 1,5 мм.
• Покрытие контактов: серебряное.
• Поляризация: одношпоночная, сочленение резьбовое.
• Герметичность: соединитель негерметичный, пылезащищенный в соединенном состоянии.
• Климатическое исполнение: всеклиматическое, допускается применение в тропическом климате.
• Максимальное рабочее напряжение: до 700 В.
• Токовая нагрузка на контакт: от 4 до 36 А.
• Суммарная токовая нагрузка: до 260 А.
• Сопротивление изоляции: не менее 5000 МОм.
• Емкость между контактами: до 6 пФ.
• Электрическая прочность изоляции: от 1850 до 2300 В амплитудного значения.
• Диапазон рабочих температур: от минус 60 до плюс 100 градусов Цельсия.
• Устойчивость к синусоидальной вибрации: диапазон от 1 до 5000 Гц при ускорении до 490 метров на секунду в квадрате.
• Устойчивость к механическим ударам: ускорение до 5000 метров на секунду в квадрате.
• Устойчивость к линейному ускорению: до 2000 метров на секунду в квадрате.

Конструкция и особенности исполнения

Вилка состоит из корпуса, изолятора и контактов. Контакты выполнены штыревыми, что обеспечивает надежное сопряжение с ответной частью соединителя. Одношпоночная поляризация исключает неправильное сочленение и гарантирует правильную ориентацию ответных частей при подключении. Резьбовое сочленение обеспечивает механическую фиксацию и устойчивость соединения к вибрационным и ударным нагрузкам.

Монтаж выполняется внутренним объемным способом пайкой. Кабельный корпус с прямым патрубком и гайкой фиксации предназначен для неэкранированного кабеля. Такое исполнение упрощает сборку кабельных сборок и обеспечивает механическую защиту места пайки. В соединенном состоянии вилка обеспечивает пылезащищенность контактной группы.

Условия эксплуатации и применение

Соединитель рассчитан на эксплуатацию в расширенном диапазоне температур от минус 60 до плюс 100 градусов Цельсия. Высокая стойкость к вибрации, механическим ударам и линейному ускорению позволяет применять изделие в составе оборудования, подвергающегося интенсивным динамическим нагрузкам. Всеклиматическое исполнение и пригодность для тропического климата делают вилку пригодной для использования в различных географических зонах.

Основные области применения включают промышленное оборудование, приборы и системы, где требуется надежное соединение электрических цепей постоянного и переменного тока с частотой до 3 МГц. Изделие подходит для внутреннего объемного монтажа пайкой в составе кабельных сборок. Благодаря сочетанию механической прочности, устойчивости к климатическим факторам и стабильным электрическим параметрам, соединитель 2РМТ27КПН7Ш2В1В востребован в задачах, где важны долговечность и бесперебойность электрических соединений.

Комплектация и сведения о товаре

Наименование: 2РМТ27КПН7Ш2В1В. Артикул: 80189. Категория: 2РМТ27. Производитель в предоставленных данных не указан. Сведения о комплектации поставки, гарантийном сроке, сертификатах и стране производства в описании товара отсутствуют. По данным каталога, актуальность записи — 2021 год, доступное количество — 38 штук.
