Назначение соединителя 2РМТ27КПН7Ш2В1В

Соединитель 2РМТ27КПН7Ш2В1В относится к серии низкочастотных цилиндрических негерметичных разъёмов типа 2РМТ и предназначен для работы в электрических цепях как постоянного, так и переменного тока с частотой до 3 МГц. Изделие применяется для внутреннего объёмного монтажа и обеспечивает электрическое соединение и механическое сочленение кабельных линий с блочными частями аппаратуры.

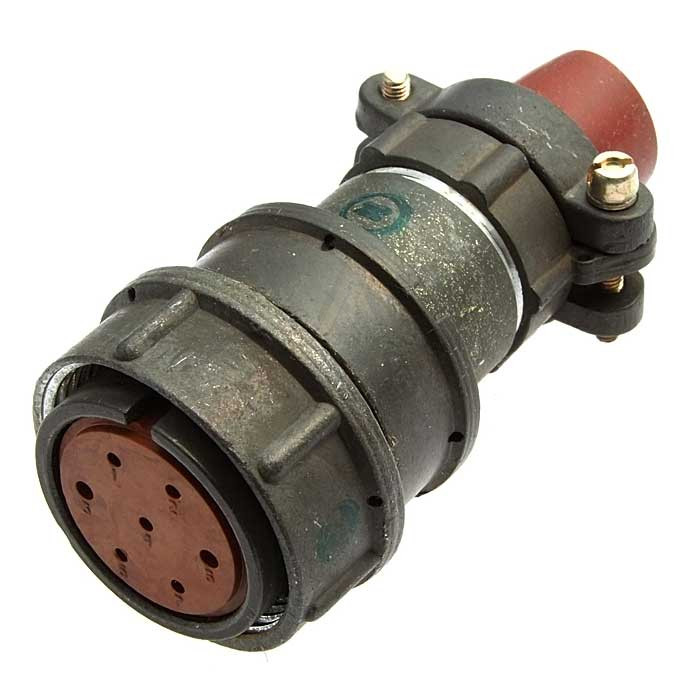

Конструктивно соединитель представляет собой кабельную вилку, то есть ответную часть, монтируемую на кабеле. Совместно с розеткой соответствующего типоразмера он образует разъёмное соединение, которое может быть выполнено как в кабельном, так и в блочном варианте исполнения. Артикул изделия — 3764.

Подтверждённые технические характеристики

Ниже приведены параметры, заявленные для данной модели соединителя. Условный размер корпуса составляет 27 мм, что отражено в обозначении типоразмера. Число контактов — 7. В сочетании контактов используются контакты диаметром 1 мм и 1,5 мм.

• Тип соединителя: 2РМТ — низкочастотный цилиндрический негерметичный.
• Вид корпуса: кабельный (К).
• Вид патрубка: прямой (П).
• Вид гайки патрубка: для неэкранированного кабеля (Н).
• Часть соединителя: вилка (Ш).
• Покрытие контактов: серебро (В).
• Теплостойкость: до 100 градусов Цельсия.
• Всеклиматическое исполнение: В2.1 по ГОСТ 15150-69.
• Максимальное рабочее напряжение: до 560 В или до 700 В.
• Токовая нагрузка на одиночный контакт: от 4 А до 36 А.
• Максимальная суммарная токовая нагрузка на соединитель: от 27 А до 260 А.
• Сопротивление контактов: не более 5 мОм для контактов диаметром 1 мм и не более 2,5 мОм для контактов диаметром 1,5 мм.
• Сопротивление изоляции: не менее 5000 МОм.
• Электрическая прочность изоляции: 1850 В при напряжении 560 В и 2300 В при напряжении 700 В.
• Температурный диапазон эксплуатации: от минус 60 до плюс 100 градусов Цельсия.
• Минимальная наработка: не менее 1000 часов.
• Число сочленений и расчленений: до 500 раз.

Материалы и конструктивные особенности

Корпусные детали соединителя выполнены из специального алюминиевого сплава АЛ-11, а изолятор изготовлен из прессованного материала АГ-4. Контакты имеют серебряное покрытие, что обеспечивает стабильную проводимость и устойчивость к коррозии. Приёмка изделия — «5», что подтверждает соответствие выпущенной продукции установленным требованиям по данному виду приёмки.

Негерметичное исполнение определяет область применения: соединитель предназначен для работы внутри аппаратуры и не рассчитан на эксплуатацию в условиях прямого воздействия влаги под давлением. Всеклиматическое исполнение В2.1 по ГОСТ 15150-69 допускает использование изделия в различных климатических зонах в составе соответствующего оборудования.

Условия эксплуатации и применение

Соединители рассчитаны на работу в жёстких условиях. Они способны выдерживать вибрации с частотами от 1 Гц до 5000 Гц, механические удары с пиковыми ускорениями до 5000 метров на секунду в квадрате, а также обладают высокой устойчивостью к акустическому шуму. Это позволяет применять изделие в составе аппаратуры, подвергающейся интенсивным механическим нагрузкам.

Основное применение соединителя 2РМТ27КПН7Ш2В1В — внутренний объёмный монтаж электрических цепей постоянного и переменного тока частотой до 3 МГц. Благодаря семи контактам смешанного диаметра и корпусу размером 27 мм, изделие подходит для подключения кабельных линий к блокам и узлам, где требуется разъёмное соединение повышенной надёжности.
