Назначение соединителя 2РМТ27КПН7Ш2В1В «5»

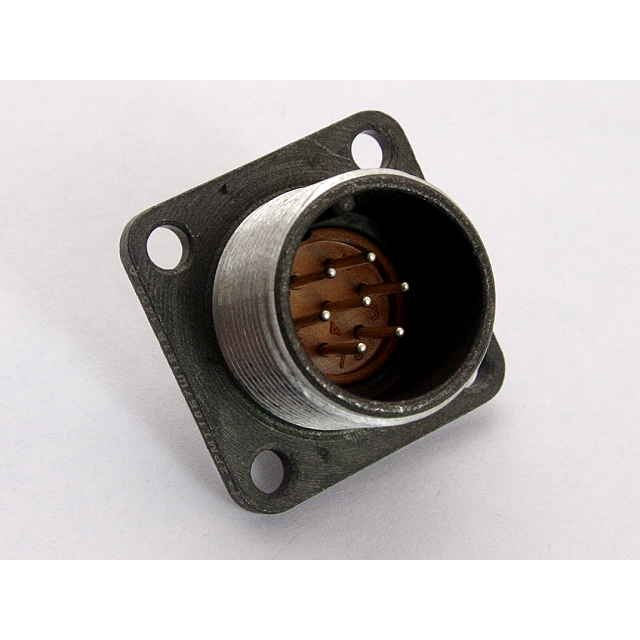

2РМТ27КПН7Ш2В1В «5» — кабельная вилка отечественного производства из серии цилиндрических соединителей 2РМТ. Изделие предназначено для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Соединитель применяется для внутреннего монтажа и обеспечивает электрическое соединение кабеля с ответной частью — розеткой соответствующей модификации.

Изделие изготовлено в соответствии с техническими условиями ГЕ0.364.126 ТУ и выполнено во всеклиматическом исполнении, что обеспечивает надежность в различных условиях окружающей среды. Приемка «5» подтверждает соответствие требованиям, предъявляемым к данной категории продукции. Год выпуска — 2009.

Конструкция и расшифровка обозначения

Обозначение 2РМТ27КПН7Ш2В1В построено по стандартной схеме, принятой для серии 2РМТ, и содержит следующие сведения:

• 2РМТ — тип цилиндрического соединителя;
• 27 — условный размер корпуса;
• К — кабельный корпус;
• П — прямой патрубок;
• Н — гайка для неэкранированного кабеля;
• 7 — количество контактов;
• Ш2 — сочетание диаметров контактов 1 мм и 1,5 мм;
• В — покрытие контактов серебром;
• 1В — исполнение контактной части;
• «5» — категория приемки.

Соединитель имеет одношпоночную поляризацию, исключающую неправильное сочленение, и резьбовое соединение с ответной частью. Посадочный диаметр корпуса — 27 мм, общий диаметр составляет около 35 мм, высота корпуса — 62,5 мм.

Электрические характеристики

Максимальное рабочее напряжение соединителя достигает 700 В. Токовая нагрузка на контакт составляет 8 А для контактов диаметром 1 мм и 16 А для контактов диаметром 1,5 мм. Сопротивление контактов не превышает 5 мОм для диаметра 1 мм и 2,5 мОм для диаметра 1,5 мм. Емкость между контактами — до 6 пФ.

Сопротивление изоляции составляет не менее 5000 МОм. Электрическая прочность изоляции достигает 1850 В при напряжении 560 В и 2300 В при напряжении 700 В.

Условия эксплуатации и механическая стойкость

Разъем выдерживает синусоидальную вибрацию в диапазоне от 1 до 5000 Гц с ускорением 490 м/с², механические удары с ускорением до 5000 м/с² одиночного действия и до 1000 м/с² многократного действия, а также линейное ускорение 2000 м/с². Рабочая температура эксплуатации — от минус 60 до плюс 100 градусов Цельсия.

Ресурс изделия составляет 500 сочленений-расчленений, а наработка — не менее 1000 часов. Совокупность этих параметров делает соединитель пригодным для применения в составе электрических цепей, работающих в жестких условиях окружающей среды, при сохранении стабильности контактных соединений и изоляционных свойств.
