Назначение разъёма 2РМТ27КПН7Г2В1В

Разъём 2РМТ27КПН7Г2В1В производства завода «Исеть» — это негерметичный цилиндрический кабельный разъём серии 2РМТ, предназначенный для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Изделие применяется для внутрибортового монтажа в радиоэлектронной и промышленной аппаратуре, в том числе там, где на элементы конструкции действуют повышенные вибрационные и ударные нагрузки.

Основное назначение — электрическое соединение кабельных линий с ответными частями в составе блоков, пультов и приборных стоек. Разъём обеспечивает механическое крепление и электрический контакт между кабелем и ответной вилкой, сохраняя работоспособность при воздействии внешних дестабилизирующих факторов.

Конструктивные особенности

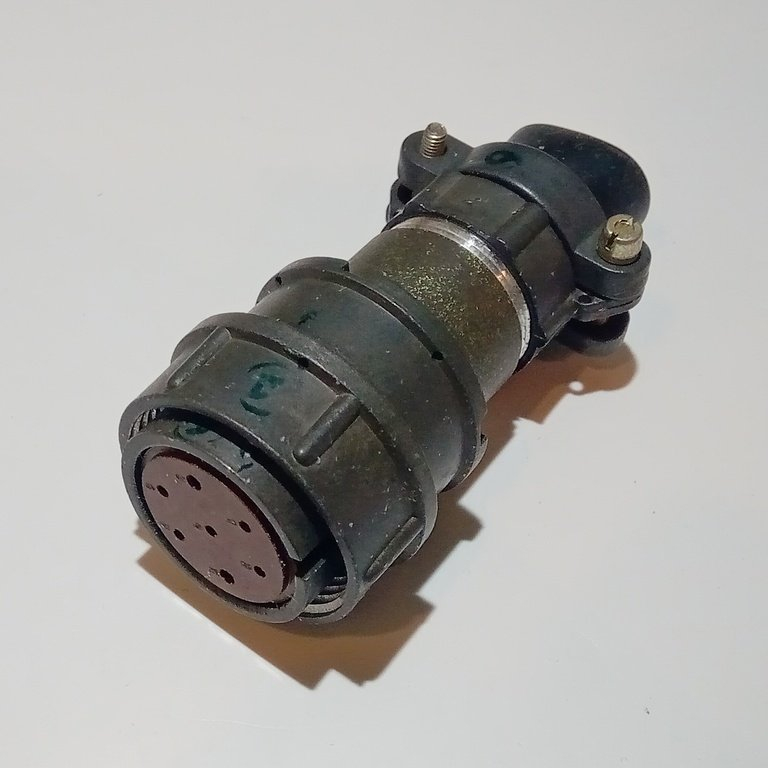

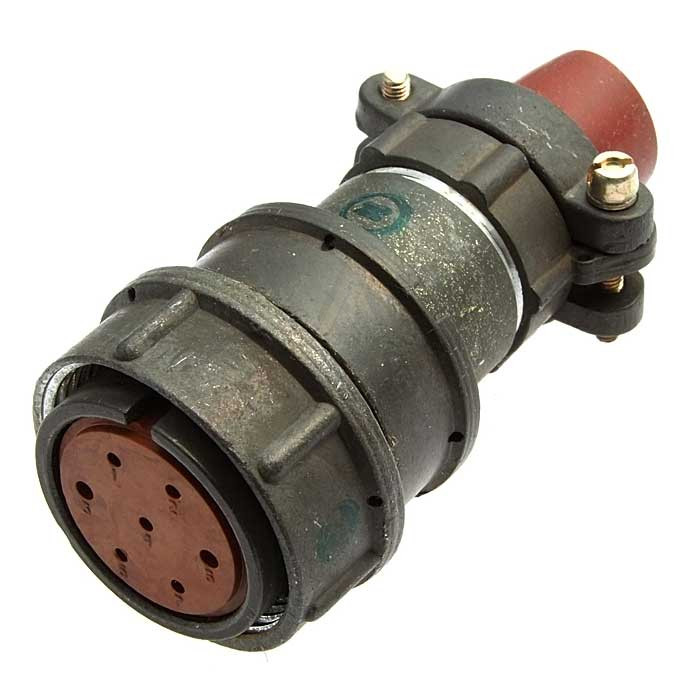

Конструктивно изделие представляет собой кабельную розетку с корпусом типа «К» типоразмера 27, без патрубка. Такое исполнение рассчитано на подключение неэкранированного кабеля. Сочленение с ответной вилкой выполняется резьбовым способом, а одношпоночная поляризация корпусов исключает неправильную стыковку и обеспечивает однозначное взаимное положение частей разъёма.

Количество контактов — 7; в паре с ответной частью реализуется схема 7/24. Контакты рассчитаны на определённые токовые нагрузки в зависимости от диаметра:

• при диаметре контакта 1,0 мм — токовая нагрузка до 4–8 А;
• при диаметре контакта 1,5 мм — токовая нагрузка до 16–36 А в зависимости от конкретных технических условий.

Сопротивление контактов составляет не более 5 мОм для контактов диаметром 1 мм и не более 2,5 мОм для контактов диаметром 1,5 мм. Сопротивление изоляции — не менее 5000 МОм, а ёмкость между контактами — не более 6 пФ.

Электрические параметры

Максимальное рабочее напряжение разъёма — до 560 В или до 700 В в зависимости от исполнения с семью контактами. Электрическая прочность изоляции составляет примерно 1850 В при рабочем напряжении 560 В и 2300 В при 700 В постоянного или переменного тока. Указанные значения подтверждают пригодность изделия для цепей с повышенными требованиями к электрической изоляции.

Диапазон рабочих частот — до 3 МГц, что позволяет использовать разъём в цепях питания и сигнальных цепях низкой и средней частоты, а также в составе аппаратуры, где не требуется экранированное исполнение кабельного соединения.

Условия эксплуатации и стойкость к воздействиям

Разъём относится к всеклиматическому негерметичному типу и предназначен для работы в широком диапазоне температур и в агрессивных внешних условиях. Он спроектирован с учётом значительных механических воздействий, возникающих при эксплуатации аппаратуры на подвижных объектах.

Подтверждённые механические параметры:

1. синусоидальная вибрация с частотой до 5000 Гц при ускорении порядка 490 м/с²;
2. одиночные удары с пиковым ускорением до 5000 м/с² и длительностью действия от 0,1 до 3 мс;
3. линейное ускорение до 2000 м/с², что составляет около 200g.

Совокупность этих характеристик определяет область применения: бортовые системы, промышленные установки и другая аппаратура, работающая в условиях интенсивной тряски, ударов и ускорений.

Область применения

Разъём 2РМТ27КПН7Г2В1В востребован при сборке кабельных соединений внутри приборов и блоков, где необходима надёжная коммутация семи цепей и устойчивость к вибрации и ударам. Благодаря резьбовому сочленению и поляризации корпусов он подходит для узлов, которые должны сохранять контакт при длительной эксплуатации в тяжёлых условиях. Изделие относится к серии 2РМТ и выпускается заводом «Исеть».
