Назначение соединителя

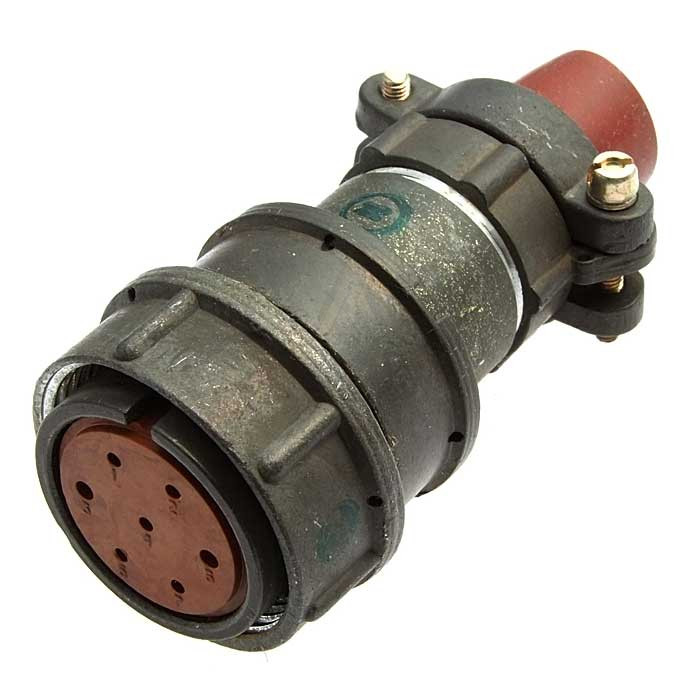

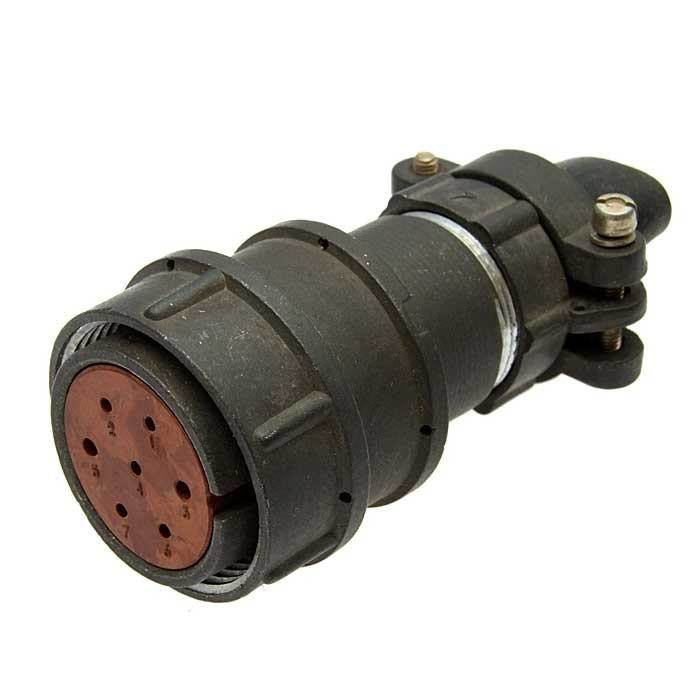

Соединитель 2РМТ27КПН7Г2В1В «5» представляет собой кабельную розетку, предназначенную для обеспечения надёжного электрического контакта в различных электрических цепях. Изделие применяется для соединения неэкранированных кабелей и относится к негерметичным соединителям кабельного типа. Приемка «5» подтверждает соответствие изделия установленным требованиям качества и пригодность для использования в ответственных условиях эксплуатации.

Условный размер корпуса соединителя — 27. Патрубок имеет прямой вид и оснащён гайкой, рассчитанной на неэкранированный кабель. Такое исполнение обеспечивает удобство монтажа и надёжную фиксацию кабеля в корпусе розетки.

Подтверждённые технические характеристики

Ниже приведены ключевые параметры изделия, определяющие его электрические и эксплуатационные возможности.

• Тип соединителя: негерметичный, кабельный.
• Условный размер корпуса: 27.
• Вид патрубка: прямой.
• Вид гайки патрубка: для неэкранированного кабеля.
• Количество контактов: 7.
• Диаметры контактов: 1 мм и 1,5 мм.
• Покрытие контактов: серебро.
• Максимальное рабочее напряжение: до 700 В.
• Токовая нагрузка на одиночный контакт: от 4 А до 36 А.
• Суммарная токовая нагрузка на соединитель: от 27 А до 260 А.
• Сопротивление контактов: не более 5 мОм для контактов диаметром 1 мм и не более 2,5 мОм для контактов диаметром 1,5 мм.
• Минимальная наработка: не менее 1000 часов.
• Число сочленений-расчленений: до 500 раз.
• Гарантийный срок хранения: не менее 15 лет.

Условия эксплуатации

Соединитель рассчитан на работу в широком диапазоне климатических и механических воздействий, что делает его пригодным для применения в различных отраслях промышленности.

Температурный режим

Рабочая температура эксплуатации составляет от минус 60 градусов Цельсия до плюс 100 градусов Цельсия. Это позволяет использовать изделие как в условиях сурового холодного климата, так и при нагреве в процессе работы.

Вибрационные и ударные нагрузки

Синусоидальная вибрация: диапазон частот от 1 Гц до 5000 Гц при амплитуде ускорения 490 метров на секунду в квадрате. Механический удар: пиковое ускорение до 5000 метров на секунду в квадрате для одиночного действия и до 1000 метров на секунду в квадрате для многократного действия.

Область применения

Благодаря сочетанию семи контактов с серебряным покрытием, широкому диапазону рабочих напряжений и токовых нагрузок, соединитель 2РМТ27КПН7Г2В1В «5» применяется для коммутации электрических цепей в составе кабельных сборок. Изделие подходит для использования в приборах и оборудовании, где требуется стабильный электрический контакт при воздействии вибрации, ударных нагрузок и перепадов температуры.

Конструкция с прямым патрубком и гайкой для неэкранированного кабеля упрощает монтаж и обеспечивает надёжное крепление кабеля. Высокое число сочленений-расчленений — до 500 раз — позволяет применять розетку в разъёмных соединениях, требующих периодического подключения и отключения. Длительный гарантийный срок хранения — не менее 15 лет — подтверждает долговечность изделия и возможность его длительного складского хранения без потери рабочих свойств.
