Назначение и область применения

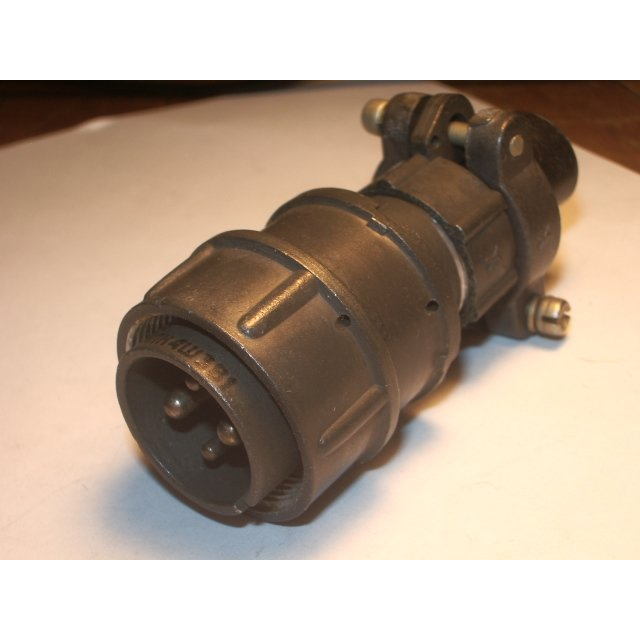

Электрический цилиндрический разъём 2РМТ27КПН7Г2В1В «5» (артикул 40382) представляет собой кабельную розетку с семью контактами, предназначенную для разъёмного соединения кабельных и приборных частей в электрических цепях постоянного и переменного тока. Изделие относится к серии 2РМТ27 и выполнено в негерметичном всеклиматическом исполнении, что позволяет использовать его в составе промышленного оборудования, контрольно-измерительной аппаратуры, систем промышленной автоматики и других устройств, где требуется стандартизированное подключение семипроводных линий.

Разъём рассчитан на работу с сигналами частотой до нескольких мегагерц и применим как в слаботочных цепях передачи данных и управления, так и в силовых линиях с умеренными токовыми нагрузками. Соединение ответных частей осуществляется с помощью резьбовой гайки, что обеспечивает надёжную фиксацию и защиту контактной зоны от пыли и внешних механических воздействий.

Конструктивные особенности

Корпус разъёма изготовлен из металла, изолятор — из карболита, а контактные поверхности покрыты серебром. Диаметр посадочного места корпуса составляет 27 мм, диаметр контактных стержней — 1 мм. Кабельное исполнение корпуса предусматривает удобный монтаж проводов и последующую фиксацию жгута без применения специализированного инструмента.

К основным конструктивным характеристикам относятся:

• тип — негерметичная кабельная розетка серии 2РМТ;
• количество контактов — 7;
• диаметр корпуса — 27 мм;
• диаметр контактов — 1 мм;
• материал корпуса — металл;
• материал изолятора — карболит;
• покрытие контактов — серебро;
• способ соединения — резьбовая гайка.

Электрические параметры

Разъём обеспечивает стабильное электрическое соединение при максимальном рабочем напряжении до 560–700 В постоянного или переменного тока. Высокое сопротивление изоляции, составляющее не менее 1000–5000 МОм, гарантирует надёжную изоляцию между соседними контактами и корпусом изделия. Сопротивление контакта диаметром 1 мм не превышает нескольких миллиом, а ёмкость между соседними контактами — не более 6 пикофарад.

Максимальный ток на один контакт диаметром 1 мм составляет порядка нескольких ампер. При использовании в составе соединителей с контактами большего диаметра суммарная нагрузочная способность может достигать 16–36 А на контакт, однако для данной модели с контактами 1 мм рабочие токи ограничены единицами ампер на линию. Это делает разъём оптимальным для сигнальных цепей, цепей управления, питания датчиков и исполнительных устройств малой и средней мощности.

Условия эксплуатации и надёжность

Изделие сохраняет работоспособность в широком диапазоне температур — от минус 60 до плюс 100 градусов Цельсия, что подтверждает его пригодность для эксплуатации в сложных климатических условиях, включая наружные установки и неотапливаемые помещения. Конструкция разъёма рассчитана на воздействие синусоидальной вибрации в широком диапазоне частот, а также на одиночные механические удары с высоким ускорением.

Резьбовое соединение ответных частей исключает самопроизвольное размыкание при вибрационных нагрузках, а пылезащищённость контактной зоны и мест подключения проводов снижает риск загрязнения и окисления контактов в процессе длительной эксплуатации.

Приёмка и комплектность

Разъём имеет приёмку «5» и выпущен в 91 году. Артикул изделия — 40382, категория — 2РМТ27. Производитель в сопроводительных данных не указан. Изделие поставляется как самостоятельная единица, готовое к монтажу в составе кабельных сборок и подключению к ответной вилочной части серии 2РМТ27 с соответствующим количеством контактов и диаметром посадочного места 27 мм.
