Назначение разъёма 2РМТ27КПН7Г2В1В

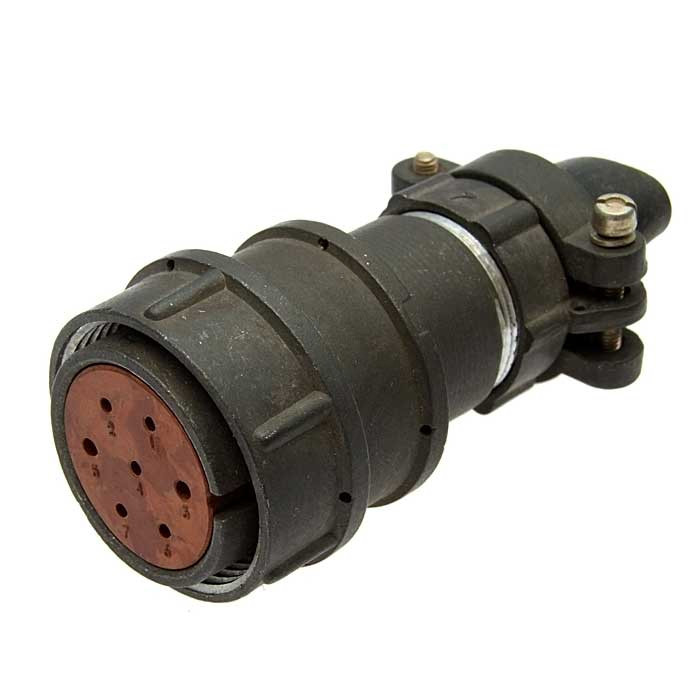

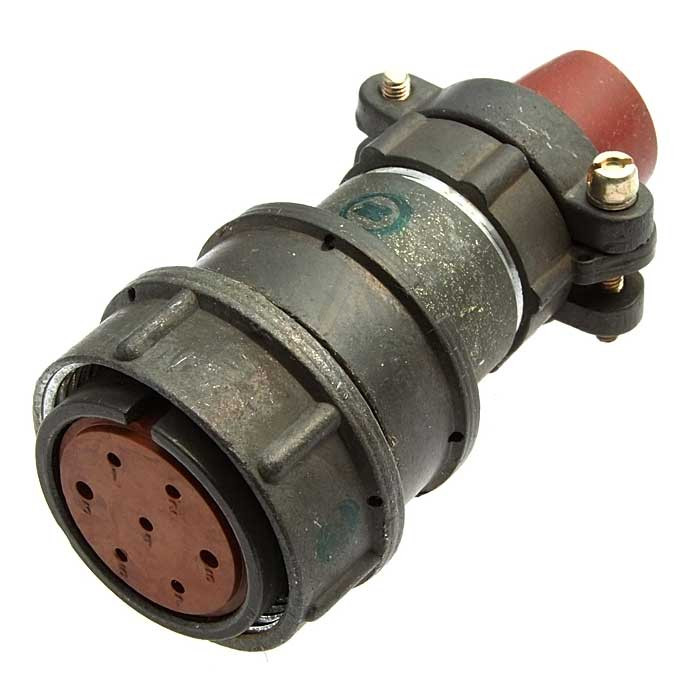

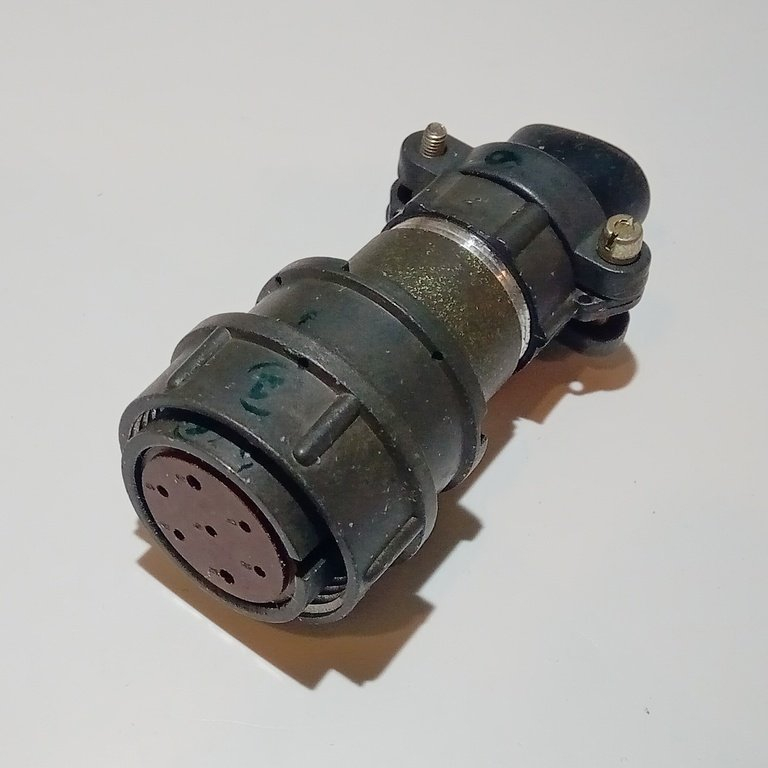

2РМТ27КПН7Г2В1В — это цилиндрический низкочастотный негерметичный соединитель, выпускаемый в виде кабельной розетки. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока с рабочей частотой до 3 МГц. Разъём применяется для внутреннего и наружного монтажа на неэкранированных кабелях и обеспечивает надёжное механическое и электрическое соединение при температурах до 100 градусов Цельсия.

Артикул товара — 3760. Изделие относится к категории 2РМТ27. Производитель в данных о товаре не указан, при этом отмечается, что завод «Элекон» специализировался на выпуске таких соединителей для электрических цепей. Период производства охватывает 2015–2026 годы, включая партии 2018–2020 годов с приёмкой ОТК.

Подтверждённые технические особенности

Конструкция разъёма соответствует типовому обозначению серии 2РМТ и рассчитана на эксплуатацию в составе низкочастотных электрических цепей. Ниже приведены подтверждённые характеристики изделия.

• Тип соединителя: цилиндрический, низкочастотный, негерметичный, кабельная розетка.
• Условный размер корпуса: 27 миллиметров.
• Тип корпуса: кабельный, с прямым патрубком и гайкой для неэкранированного кабеля.
• Количество контактов: 7.
• Тип контактов: розетка с сочетанием контактов диаметром 1 миллиметр и 1,5 миллиметра.
• Покрытие контактов: серебряное.
• Рабочая температура: до 100 градусов Цельсия (теплостойкость).
• Рабочая частота: до 3 МГц для цепей постоянного и переменного тока.
• Монтаж: предназначен для внутреннего и наружного монтажа.
• Тип кабеля: для неэкранированных кабелей.
• Способ присоединения кабеля: обжимка или пайка.
• Период производства: 2015–2026 годы.

Расшифровка обозначения 2РМТ27КПН7Г2В1В

Маркировка изделия построена по стандартной схеме и содержит сведения о конструкции и исполнении разъёма.

1. 2РМТ — тип соединителя, негерметичный кабельный.
2. 27 — условный размер корпуса, 27 миллиметров.
3. КПН — кабельный корпус с прямым патрубком (П) и гайкой для неэкранированного кабеля (Н).
4. 7 — количество контактов.
5. Г2 — розетка с сочетанием контактов, все диаметром 1 и 1,5 миллиметра.
6. В1В — серебряное покрытие контактов (В) и теплостойкость до 100 градусов Цельсия.

Применение и области использования

Разъём 2РМТ27КПН7Г2В1В предназначен для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц. Он применяется для внутреннего и наружного монтажа на неэкранированных кабелях с присоединением обжимкой или пайкой. Благодаря своим характеристикам изделие находит применение в системах автоматизации и промышленного оборудования, контрольно-измерительной аппаратуре, оборудовании связи и телекоммуникаций, где требуется передача низкочастотных сигналов.

Кроме того, разъём используется в электронных устройствах общего назначения, требующих надёжного, но негерметичного соединения, а также в энергетических установках малой и средней мощности для подключения питания или управляющих цепей. Сочетание контактов диаметром 1 миллиметр и 1,5 миллиметра позволяет коммутировать цепи различного назначения в пределах одного соединителя.

Изделие рассчитано на эксплуатацию при температуре до 100 градусов Цельсия и выпускается в период с 2015 по 2026 год. При монтаже следует учитывать, что соединитель не является герметичным и предназначен для работы с неэкранированными кабелями.
