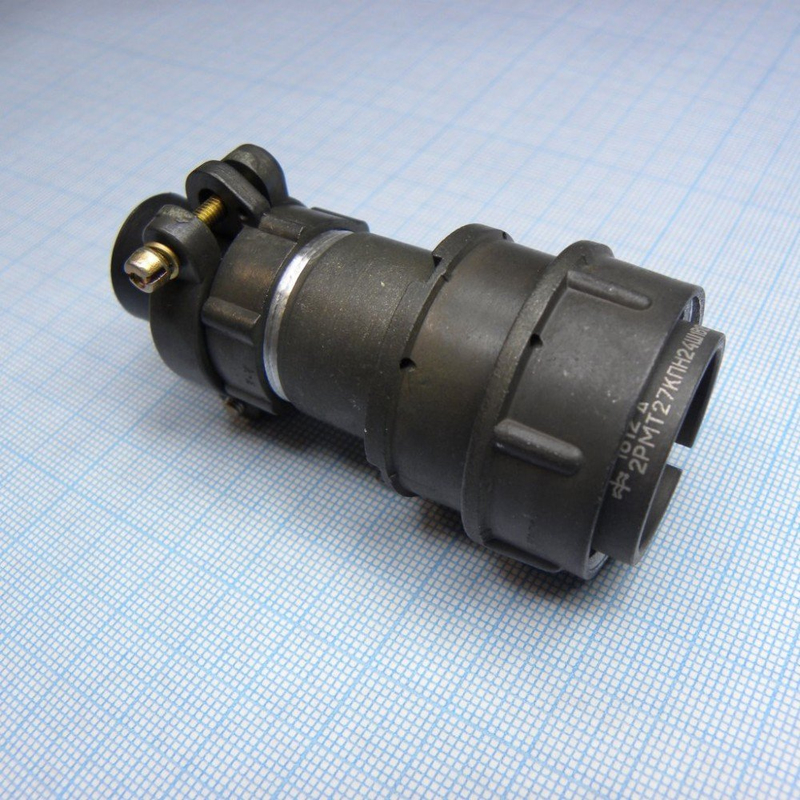

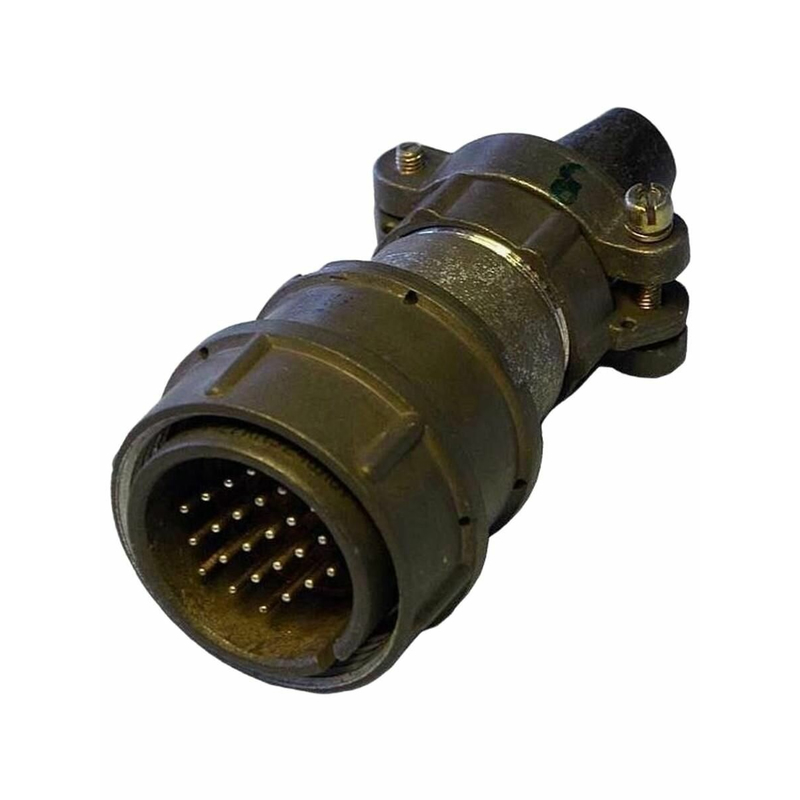

2РМТ27КПН24Ш1В1В — это цилиндрический низкочастотный негерметичный соединитель производства компании Элекон (Казань). Он предназначен для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 700 В.

Основные характеристики

Соединитель имеет 24 контакта с прямыми контактами, металлический корпус и изолятор из карболита. Рабочий ток на контакт составляет от 4 до 36 А, сопротивление изоляции не менее 1000 МОм, диапазон рабочих температур — от -60°C до +100°C.

Конструкция и монтаж

Это вилка (КПН — корпус с прямым патрубком, приборный монтаж) с резьбовым сочленением (не менее 500 циклов), одношпоночной поляризацией корпусов и всеклиматическим исполнением В (В1В). Монтаж выполняется объемным способом пайкой, без патрубка, экранированный или неэкранированный вариант; покрытие контактов — серебро.

Изображение показывает типичную конструкцию разъема серии 2РМТ с несколькими видами сборки, сечениями и маркировкой деталей.

Применение

Разъемы серии 2РМТ используются для соединения и разъединения электрических цепей в электро- и радиоаппаратуре специального и общего назначения, включая монтаж кабелей или приборов.
