Назначение разъёма 2РМТ27КПН24Ш1В1В

2РМТ27КПН24Ш1В1В — это цилиндрический низкочастотный электрический разъём (вилка) производства компании «Элекон». Изделие предназначено для соединения в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Разъём применяется там, где требуется надёжная коммутация при повышенных токовых нагрузках и в жёстких условиях эксплуатации.

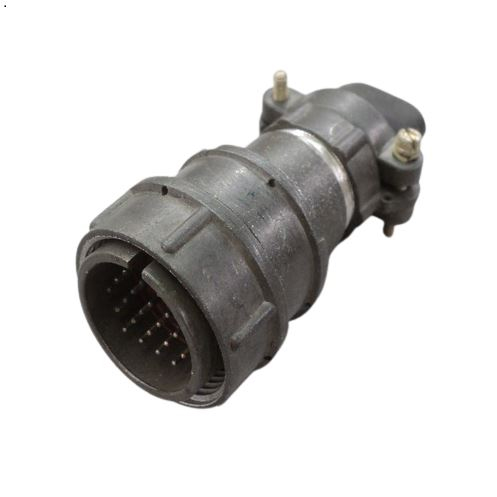

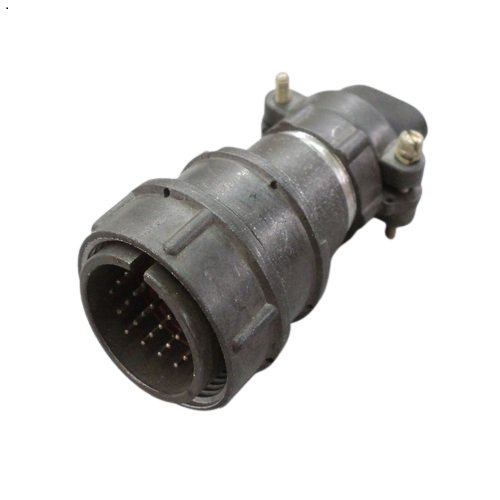

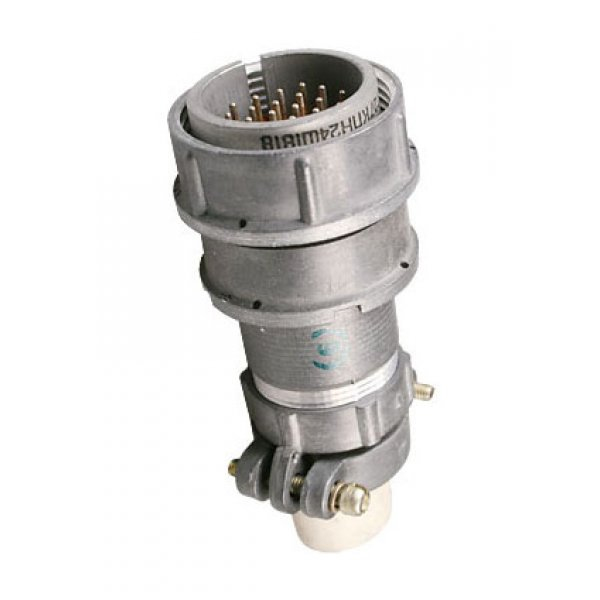

Конструкция представляет собой кабельный корпус с прямым патрубком. Диаметр монтажного отверстия составляет 27 мм. Разъём оснащён 24 контактами диаметром 1 мм, монтаж которых выполняется обжимкой. Покрытие контактов — золото или серебро, что обеспечивает стабильное переходное сопротивление и защиту от коррозии.

Подтверждённые технические особенности

Ниже приведены характеристики, заявленные для данной модели. Они определяют область применения и допустимые режимы работы.

• Максимальное рабочее напряжение — от 560 до 700 В.
• Токовая нагрузка на один контакт — от 2 до 36 А.
• Суммарная токовая нагрузка на разъём — до 260 А.
• Сопротивление контактов — не более 5 мОм.
• Сопротивление изоляции — не менее 5000 до 10000 МОм.
• Электрическая прочность изоляции — от 1850 до 2300 В.
• Количество циклов соединений и расоединений — до 500.
• Срок хранения — 25 лет.

Разъём обеспечивает пылезащиту в соединённом состоянии. Рабочий диапазон температур — от минус 60 до плюс 100 градусов Цельсия. Изделие сохраняет работоспособность при вибрации с частотой до 5000 Гц и ускорением 490 метров на секунду в квадрате.

Электрические параметры

Сопротивление контактов не превышает 5 мОм, что снижает потери и нагрев при больших токах. Высокое сопротивление изоляции и электрическая прочность до 2300 В позволяют использовать разъём в цепях с повышенным напряжением. Частотный диапазон до 3 МГц относит изделие к низкочастотным соединителям.

Механические и климатические параметры

Кабельный корпус с прямым патрубком упрощает монтаж жгута. Диаметр монтажного отверстия 27 мм определяет посадочное место. Обжимной способ присоединения проводов к контактам повышает надёжность и снижает трудозатраты при сборке. Покрытие золотом или серебром защищает контактную поверхность от окисления. Пылезащита в сочленённом состоянии продлевает срок службы в загрязнённой среде. Вибрационная стойкость до 5000 Гц и ускорение 490 метров на секунду в квадрате подтверждают пригодность для подвижных и вибронагруженных объектов.

Применение разъёма 2РМТ27КПН24Ш1В1В

Разъём используется в различных электрических системах, где необходимо надёжное соединение с монтажом обжимкой. Благодаря широкому диапазону рабочих температур и стойкости к вибрации он подходит для ответственных узлов, эксплуатируемых в сложных условиях. Типовые области применения включают силовые и сигнальные цепи постоянного и переменного тока частотой до 3 МГц, а также соединения, требующие пылезащиты и длительного срока хранения.

Высокая суммарная токовая нагрузка до 260 А и ток на контакт до 36 А делают модель пригодной для энергонасыщенных сборок. Количество циклов соединений и расоединений до 500 обеспечивает ресурс при периодическом обслуживании. Срок хранения 25 лет подтверждает пригодность изделия для длительного складского резерва.

Условия эксплуатации и монтажа

1. Монтаж проводов выполняется обжимкой, что требует соответствующего инструмента и наконечников.
2. Соединённое состояние разъёма обеспечивает пылезащиту.
3. Эксплуатация допускается при температуре от минус 60 до плюс 100 градусов Цельсия.
4. Вибрационные нагрузки — до 5000 Гц при ускорении 490 метров на секунду в квадрате.
5. Покрытие контактов — золото или серебро.

Год выпуска, указанный в карточке товара, — 2017. Артикул изделия — 50331. Производитель — «Элекон». Категория — 2РМТ27.
