Назначение разъёма 2РМТ27КПН24Ш1В1В

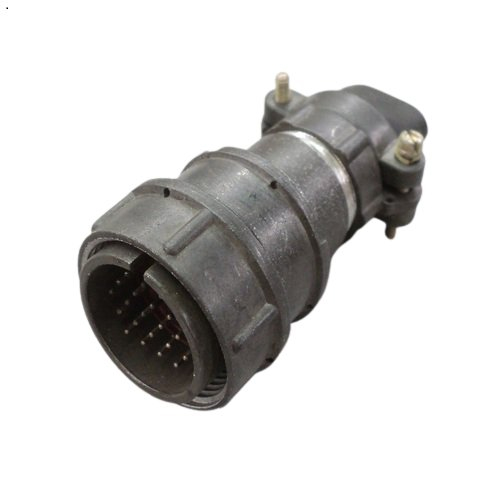

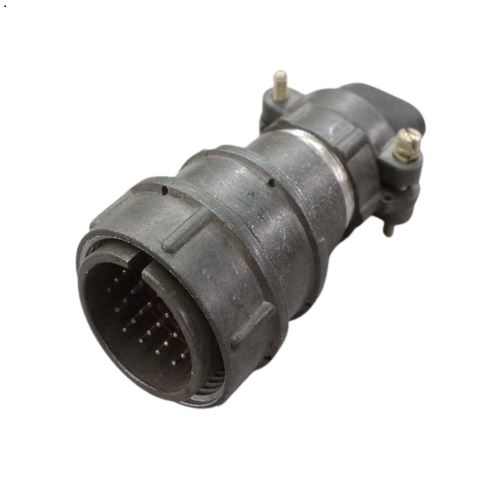

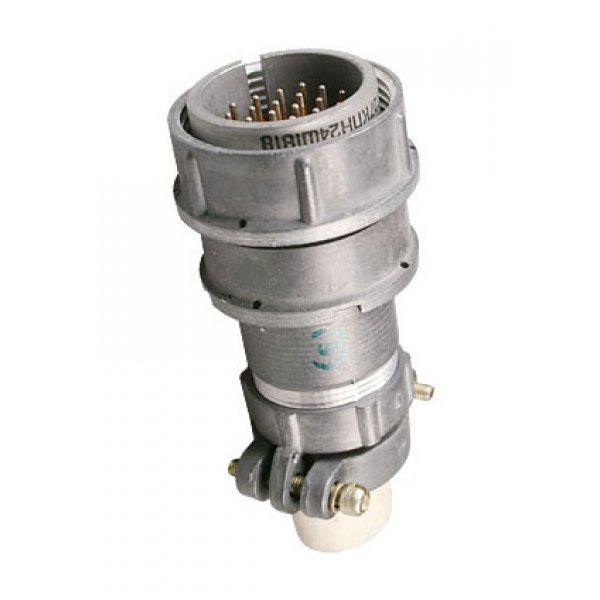

2РМТ27КПН24Ш1В1В производства «Элекон» — это электрический низкочастотный цилиндрический разъём, предназначенный для коммутации цепей постоянного и переменного тока с частотой до 3 МГц. Изделие применяется там, где требуется надёжное электрическое соединение при воздействии интенсивных механических и климатических нагрузок. Разъём представляет собой кабельную вилку прямого исполнения с 24 контактами диаметром 1,0 мм.

Благодаря всеклиматическому исполнению и расширенному температурному диапазону разъём востребован в промышленных и приборных системах, где важны стабильность параметров и долговечность соединения.

Конструктивные и электрические особенности

• Тип: кабельная вилка прямого исполнения без патрубка (КПН).
• Число контактов: 24, диаметр каждого контакта 1,0 мм.
• Поляризация корпусов: одношпоночная, что исключает неправильное сочленение.
• Соединение корпусов: резьбовое.
• Монтаж: обжимка.
• Покрытие контактов: серебро (индекс В).
• Шаг контактов: 1,8 мм (обозначение Ш1).
• Посадочный диаметр: 27 мм.

Конструкция 2РМТ предусматривает теплоотводящие канавки, что способствует отводу тепла при протекании тока и повышает эксплуатационную надёжность. Токовая нагрузка составляет до 5 А на контакт и до 50–80 А суммарно на соединитель при максимальном рабочем напряжении 560 В.

Технические характеристики

• Рабочее напряжение: до 560 В.
• Ток на контакт: до 5 А; суммарный ток на соединитель: 50–80 А.
• Сопротивление контакта: не более 2,5–5 мОм.
• Ёмкость между контактами: до 6 пФ.
• Электрическая прочность изоляции: 1850 В.
• Теплостойкость: до 100 °C.
• Диапазон рабочих температур: от минус 60 до плюс 100 °C, допускается смена до 180 °C.
• Минимальная наработка: 1000 часов.
• Число циклов сочленения-расчленения: 500.
• Срок сохраняемости: 15 лет.

Устойчивость к внешним воздействиям

Разъём адаптирован для жёстких условий эксплуатации. Он выдерживает вибрацию в диапазоне от 1 до 5000 Гц с ускорением до 50 g, акустический шум до 170 дБ, удары с ускорением до 500–1000 g, линейное ускорение до 200 g. Всеклиматическое исполнение (индекс В) обеспечивает работоспособность в различных средах, включая повышенную влажность и перепады температур.

Расшифровка обозначения и область применения

Маркировка 2РМТ27КПН24Ш1В1В читается так: 2РМТ — тип разъёма с теплоотводящими канавками; 27 — посадочный диаметр; КПН — кабельная вилка прямого исполнения без патрубка; 24 — число контактов; Ш1 — шаг 1,8 мм; В1В — серебряное покрытие контактов, теплостойкость 100 °C, всеклиматическое исполнение. Артикул изделия — 3752, категория — 2РМТ27, производитель — «Элекон».

Разъём применяется в промышленных и приборных системах для надёжного соединения электрических цепей. Он подходит для оборудования, работающего в условиях вибрации, ударов и широкого диапазона температур, где требуется стабильное переходное сопротивление и длительный срок службы.
