Назначение разъёма

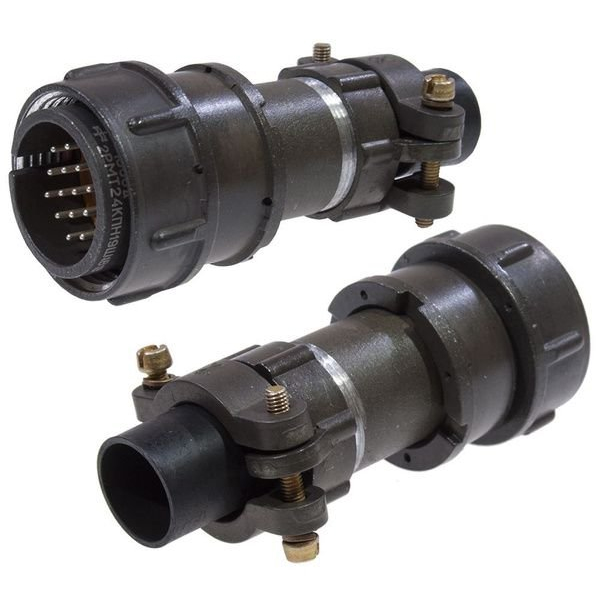

Разъём 2РМТ27КПН24Ш1В1В представляет собой цилиндрический низкочастотный электрический соединитель серии 2РМТ. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока в составе кабельных сборок промышленного оборудования. Конструктивно разъём выполнен в виде кабельной вилки с прямым патрубком и накидной гайкой, рассчитанной на подключение неэкранированного кабеля. Контактные элементы имеют серебряное покрытие, обеспечивающее стабильное переходное сопротивление и повышенную стойкость к окислению.

Соединитель ориентирован на эксплуатацию в условиях, где предъявляются повышенные требования к механической прочности сочленения и устойчивости к внешним воздействиям. Благодаря всеклиматическому исполнению разъём может применяться вне отапливаемых помещений и в составе мобильных установок.

Подтверждённые технические особенности

Изделие относится к типоразмеру с посадочным диаметром корпуса 27 миллиметров. В корпусе размещено 24 контакта, каждый из которых имеет диаметр 1 миллиметр. Корпус кабельный, что упрощает монтаж на конце кабельной линии без дополнительных переходных элементов.

Электрические параметры разъёма подтверждены следующими характеристиками:

• максимальное рабочее напряжение — от 560 до 700 вольт в зависимости от условий применения;
• максимальная токовая нагрузка на один контакт — до 50 ампер;
• сопротивление изоляции — не менее 1000–5000 мегаом;
• электрическая прочность изоляции — 1850 вольт при рабочем напряжении 560 вольт и 2300 вольт при рабочем напряжении 700 вольт;
• ёмкость между соседними контактами — не более 6 пикофарад.

Механическая и эксплуатационная надёжность обеспечена следующими значениями:

• количество циклов сочленения и расчленения — до 500;
• наработка на отказ — не менее 5000 часов;
• срок сохраняемости — 25 лет;
• рабочий температурный диапазон — от минус 60 до плюс 100 градусов Цельсия;
• устойчивость к вибрационным нагрузкам — до 5000 герц.

Применение

Разъём 2РМТ27КПН24Ш1В1В применяется в промышленных системах различного назначения, включая оборудование HVAC и общепромышленную электротехнику. Высокая коммутационная способность и серебряное покрытие контактов позволяют использовать изделие в силовых цепях с токами до 50 ампер на контакт, а широкий температурный диапазон делает его пригодным для установки в неотапливаемых шкафах управления, на наружных технологических площадках и в транспортных системах.

Кабельное исполнение с прямым патрубком удобно для монтажа на гибких и стационарных линиях. Накидная гайка обеспечивает надёжную фиксацию ответной части и защиту соединения от самопроизвольного расчленения при вибрации. Всеклиматическое исполнение подтверждает возможность эксплуатации в условиях повышенной влажности, резких перепадов температур и механических воздействий.

Приёмка и учёт

Изделие имеет приёмку «5» и выпущено в 2005 году. Артикул для складского и закупочного учёта — 40381. Категория товара по номенклатуре — 2РМТ27. Данные о производителе в каталоге не указаны.
