Назначение соединителя 2РМТ27КПН24Ш1В1В «5»

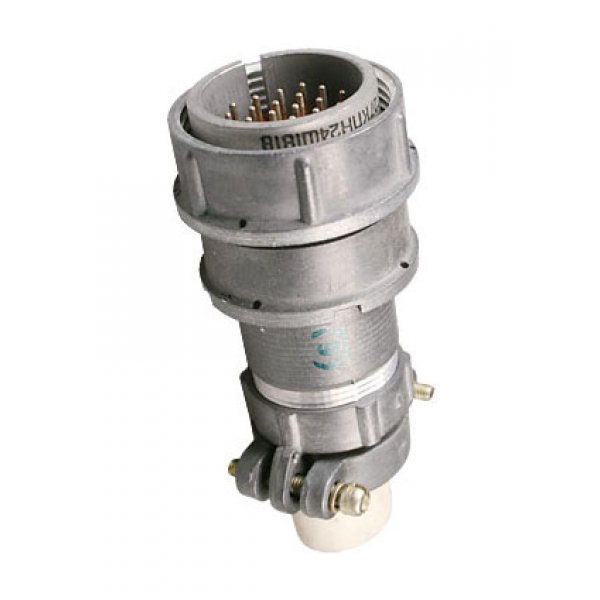

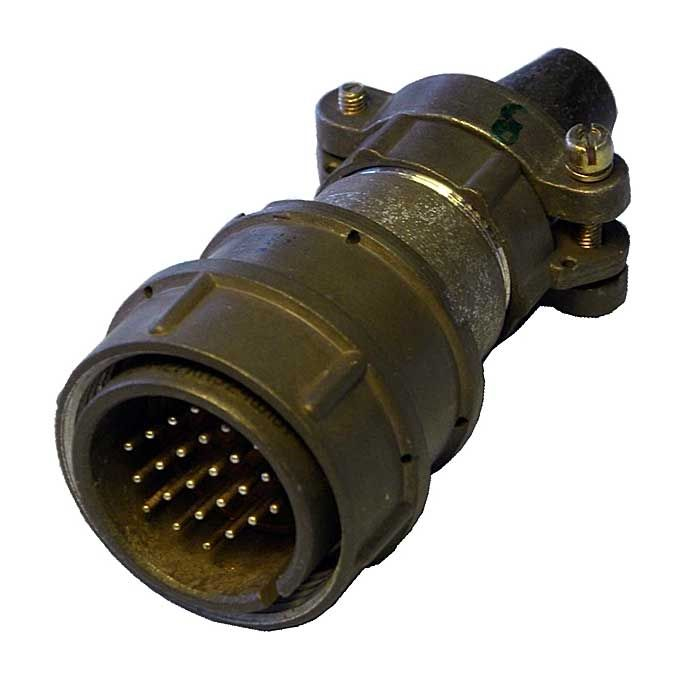

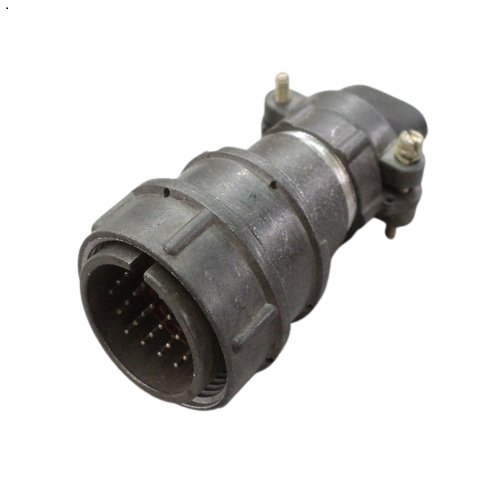

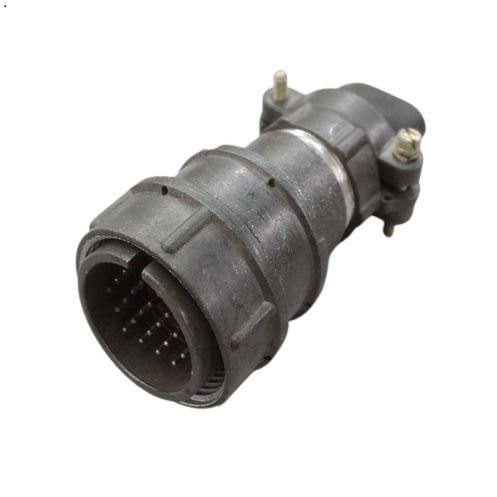

2РМТ27КПН24Ш1В1В «5» — это цилиндрический низкочастотный электрический соединитель тропикоустойчивого исполнения из серии 2РМТ. Изделие представляет собой кабельную вилку с прямым патрубком и гайкой для неэкранированного кабеля. Основное назначение — надежное соединение электрических цепей в электро- и радиоаппаратуре общего и специального назначения.

Соединитель применяется для подключения проводов, кабелей и блоков в условиях, где предъявляются повышенные требования к надежности и устойчивости к внешним воздействиям. Исполнение В2.1 по ГОСТ 15150-69 обеспечивает работоспособность во всеклиматических условиях, включая тропический климат.

Подтвержденные технические характеристики

Конструкция соединителя включает 24 контакта диаметром 1 мм с серебряным покрытием. Диаметр посадочного отверстия корпуса составляет 27 мм. Резьбовая фиксация сочленения обеспечивает стабильный электрический контакт и механическую прочность соединения.

Основные электрические и эксплуатационные параметры:

• Максимальное рабочее напряжение: от 560 до 700 В.
• Токовая нагрузка на контакт: до 50 А.
• Частота переменного тока: до 3 МГц.
• Диапазон рабочих температур: от минус 60 до плюс 100 градусов Цельсия.
• Сопротивление изоляции: не менее 1000 МОм.
• Ресурс сочленений и расчленений: 500 циклов.
• Минимальная наработка: 5000 часов.
• Срок хранения: 25 лет.
• Устойчивость к вибрации: диапазон от 1 до 5000 Гц при ускорении до 50 g.

Указанные значения подтверждают пригодность изделия для эксплуатации в составе ответственных электротехнических систем. Серебряное покрытие контактов снижает переходное сопротивление и повышает стабильность передачи сигнала и питания.

Конструкция, комплектация и применение

Соединитель состоит из вилки и розетки, которые могут быть приборными или кабельными. Резьбовое соединение частей исключает самопроизвольное размыкание при вибрационных и ударных нагрузках. Внутренний монтаж деталей соответствует всеклиматическому исполнению В2.1 по ГОСТ 15150-69.

Приемка «5» подтверждает соответствие изделия установленным требованиям качества и приемки. Изделие предназначено для использования в электро- и радиоаппаратуре, где необходимы высокая надежность контакта, стойкость к перепадам температур, влажности и механическим воздействиям.

Типовые области применения включают:

1. Подключение кабелей и проводов в блоках и шкафах электрооборудования.
2. Соединение электрических цепей в радиоаппаратуре общего и специального назначения.
3. Монтаж цепей питания и сигнальных линий с числом проводников до 24.
4. Эксплуатацию в условиях тропического климата и всеклиматических зон.

Благодаря сочетанию 24 контактов, высоких токовых и температурных параметров, а также длительному сроку хранения, соединитель 2РМТ27КПН24Ш1В1В «5» подходит для ответственных стационарных и подвижных электроустановок. Артикул изделия — 3753, категория — 2РМТ27. Производитель в предоставленных данных не указан.
