Назначение и конструктивные особенности

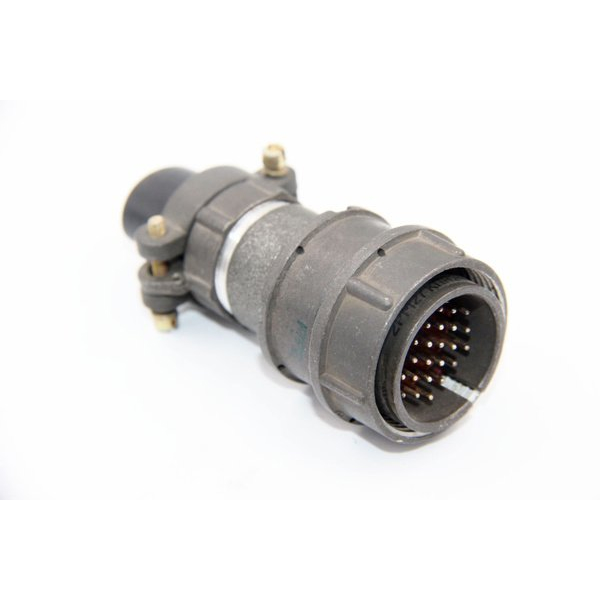

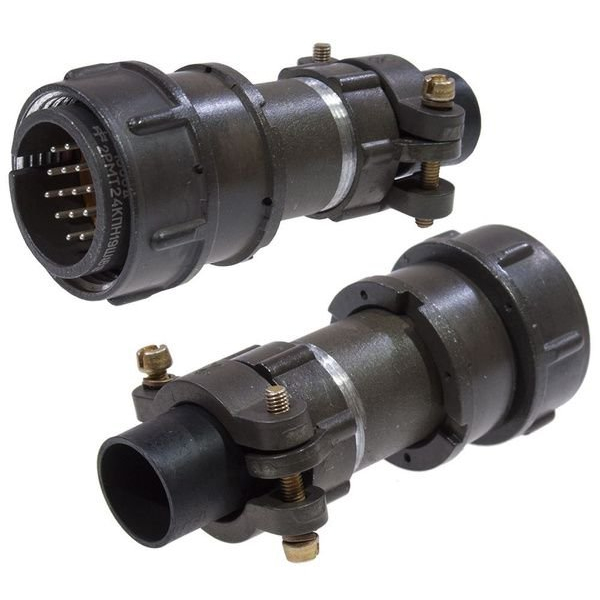

Разъём 2РМТ27КПН24Ш1В1В относится к серии отечественных цилиндрических низкочастотных соединителей типа 2РМТ и предназначен для коммутации электрических цепей постоянного и переменного тока в стационарных и мобильных устройствах. Изделие выполнено в виде кабельной вилки с прямым патрубком и гайкой для присоединения неэкранированного кабеля. Фиксация соединения осуществляется резьбовым способом, что обеспечивает надёжное сочленение и исключает самопроизвольное разъединение при механических воздействиях.

Корпус разъёма имеет диаметр посадочного отверстия 27 мм, что соответствует типоразмеру 2РМТ27. Конструкция рассчитана на всеклиматическое исполнение и адаптирована для эксплуатации в условиях повышенной влажности, перепадов температур и вибрационных нагрузок. Маркировка изделия включает обозначение «Ш», указывающее на сочетание контактов типа «штырь–гнездо».

Электрические параметры и характеристики контактов

Разъём оснащён 24 контактами с серебряным покрытием. Такое покрытие обеспечивает низкое переходное сопротивление и стабильность электрических характеристик в течение всего срока службы, в том числе при вибрационных и ударных воздействиях. Серебряное покрытие также способствует сохранению качества контакта при многократных сочленениях и расчленениях.

Основные электрические параметры изделия:

• Максимальное рабочее напряжение — до 560–700 В в зависимости от спецификации производителя.
• Сопротивление изоляции между контактами — не менее 1000–5000 МОм.
• Электрическая прочность изоляции при напряжении 560 В — порядка 1850 В амплитудного значения.
• Ёмкость между соседними контактами — не более 6 пФ.

Указанные параметры подтверждают пригодность разъёма для работы в цепях с повышенными требованиями к стабильности сигнала и помехозащищённости.

Условия эксплуатации и надёжность

Разъём рассчитан на работу в широком температурном диапазоне от приблизительно минус 60 до плюс 100 градусов Цельсия. Это позволяет применять его в радиоэлектронной аппаратуре, промышленной автоматике и бортовом оборудовании, где предъявляются строгие требования к климатической устойчивости. Гарантированное количество циклов сочленения и расчленения достигает порядка 500, что подтверждает высокую механическую износостойкость контактной группы и резьбового соединения.

Минимальная наработка при нормальных режимах эксплуатации составляет несколько тысяч часов. Изделие сохраняет работоспособность при воздействии вибраций, что особенно важно для мобильных и транспортных систем. Конструкция корпуса и способ монтажа кабеля исключают повреждение проводников при изгибах и натяжении.

Области применения

Соединители данного типа применяются в системах управления, источниках питания, внутриблочной коммутации аппаратуры связи и автоматики. Они востребованы в изделиях, где требуется надёжный разъём с виброустойчивым и климатоустойчивым исполнением. Разъём 2РМТ27КПН24Ш1В1В подходит для использования в составе радиоэлектронных блоков, измерительных комплексов и промышленного оборудования, эксплуатируемого в сложных условиях.

Приёмка изделия соответствует категории «5», год выпуска — 92. Артикул товара — 40380. Изделие относится к категории 2РМТ27.
