Назначение соединителя 2РМТ27КПН24Ш1В1В

2РМТ27КПН24Ш1В1В — это электрический цилиндрический низкочастотный соединитель тропикоустойчивого исполнения, предназначенный для работы в цепях постоянного и переменного тока с частотой до 3 МГц. Изделие применяется в радиоэлектронной и радиотехнической аппаратуре общего назначения для обеспечения надёжного электрического соединения.

Соединитель состоит из двух негерметичных частей — вилки и розетки, которые могут быть кабельными или блочными. В соединённом положении части фиксируются резьбовым соединением, что обеспечивает устойчивость контакта при механических воздействиях.

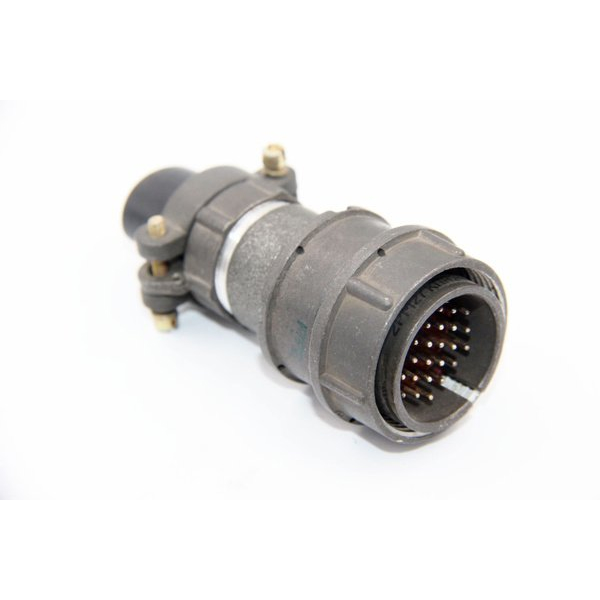

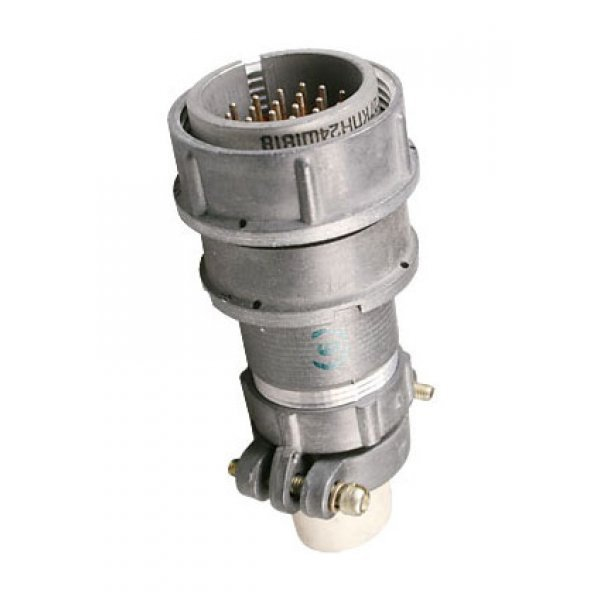

Рассматриваемая модель представляет собой кабельную вилку с корпусом типа КПН и прямым патрубком с гайкой, предназначенным для неэкранированного кабеля.

Подтверждённые технические особенности

Модель 2РМТ27КПН24Ш1В1В имеет типоразмер корпуса 27 и оснащена 24 контактами диаметром 1 мм с серебряным покрытием. Расшифровка обозначения отражает ключевые параметры: КПН — кабельный корпус вилки, Ш1 — контакты с серебряным покрытием, 1 — теплостойкость до 100 °C, В1 — всеклиматическое исполнение.

Основные электрические и эксплуатационные параметры соединителя:

• токовая нагрузка на одиночный контакт — от 4 до 5 А;
• суммарная токовая нагрузка на соединитель — до 100 А;
• максимальное рабочее напряжение — от 560 до 700 В;
• сопротивление контактов — не более 5 мОм;
• ёмкость между контактами — до 6 пФ;
• сопротивление изоляции — не менее 5000 МОм.

Соединитель рассчитан на эксплуатацию в расширенном диапазоне климатических и механических условий. Рабочая температура составляет от минус 60 °C до плюс 100 °C, допускается кратковременное воздействие температуры до плюс 150 °C. Повышенная влажность до 98 процентов при температуре плюс 25 °C не нарушает работоспособность изделия. Атмосферное давление в рабочих условиях — от 133,32 умноженное на 10 в минус двенадцатой степени Па до 50,6 умноженное на 10 в четвёртой степени Па.

Механическая стойкость и ресурс

Конструкция соединителя выдерживает линейное ускорение до 2000 метров на секунду в квадрате и многократные удары с ускорением до 1000 метров на секунду в квадрате. Наработка изделия составляет не менее 5000 часов при 500 циклах соединения и расчленения.

Резьбовая фиксация вилки и розетки в сочленённом положении предотвращает самопроизвольное разъединение под воздействием вибрации и ударных нагрузок.

Область применения

Благодаря тропикоустойчивому всеклиматическому исполнению и широкому температурному диапазону соединитель 2РМТ27КПН24Ш1В1В подходит для эксплуатации в составе радиоэлектронной и радиотехнической аппаратуры общего назначения. Он обеспечивает надёжное соединение цепей постоянного и переменного тока с частотой до 3 МГц, в том числе в условиях повышенной влажности, пониженного атмосферного давления, вибраций и ударных воздействий.

Кабельное исполнение вилки с прямым патрубком и гайкой позволяет выполнять монтаж на неэкранированный кабель, что упрощает сборку жгутов и кабельных линий в аппаратуре различного назначения.
