Назначение соединителя 2РМТ27КПН24Ш1В1В

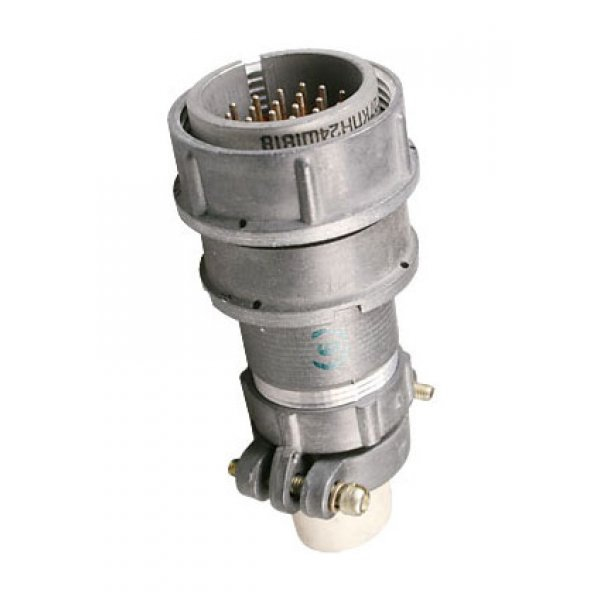

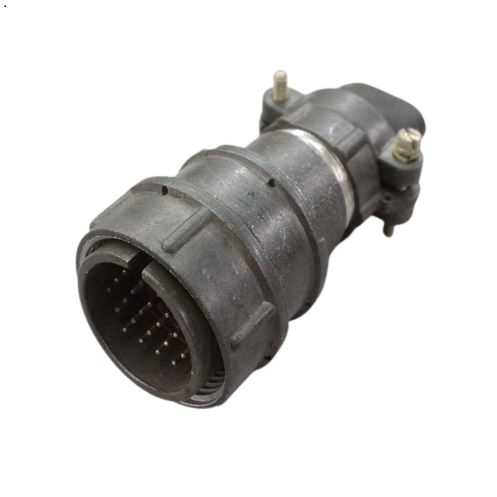

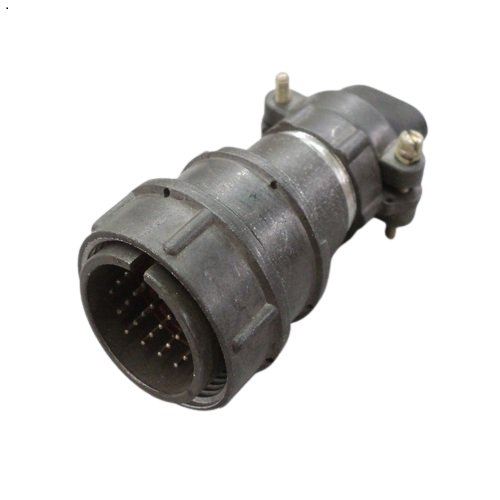

Соединитель 2РМТ27КПН24Ш1В1В представляет собой кабельную вилку с прямым патрубком, предназначенную для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц. Изделие применяется для соединения и разъединения цепей в электро- и радиоаппаратуре как специального, так и общего назначения, включая работу в условиях повышенной влажности и тропического климата.

Данный соединитель имеет приёмку «5», что подтверждает его соответствие повышенным требованиям контроля качества и пригодность для ответственных применений. Изделие относится к категории 2РМТ27 и поставляется под артикулом 3754.

Расшифровка маркировки и конструктивные особенности

Обозначение 2РМТ27КПН24Ш1В1В построено по стандартной схеме и содержит полную информацию о типе и исполнении изделия:

• 2РМТ — серия цилиндрических низкочастотных тропикоустойчивых соединителей;
• 27 — условный размер корпуса;
• К — кабельное исполнение корпуса;
• П — прямой патрубок;
• Н — гайка патрубка для неэкранированного кабеля;
• 24 — количество контактов;
• Ш — вилка (штыревая часть соединителя);
• 1 — сочетание контактов;
• В — покрытие контактов серебром;
• 1 — теплостойкость до 100 °C;
• В — всеклиматическое исполнение.

Корпус изготовлен из металла, изолятор выполнен из карболита. Соединение частей резьбовое, монтаж производится на кабель. Масса изделия составляет 14 г.

Технические характеристики

Соединитель рассчитан на работу в широком диапазоне температур и обеспечивает стабильные электрические параметры:

• рабочее напряжение — 560 В;
• максимальное напряжение — не более 700 В;
• максимальный ток — не более 5 А;
• сопротивление контактов — не более 0,005 Ом;
• сопротивление изолятора — не менее 1000 МОм;
• рабочая температура — от минус 60 до плюс 100 °C;
• частота коммутируемых цепей — до 3 МГц.

Всеклиматическое исполнение и тропикоустойчивое исполнение корпуса позволяют эксплуатировать соединитель в условиях повышенной влажности, воздействия плесневых грибов и резких перепадов температуры.

Применение и совместимость

Соединитель 2РМТ27КПН24Ш1В1В применяется в составе разъёмных соединений, состоящих из двух частей: вилки и розетки. Обе части могут быть выполнены как в кабельном, так и в приборном (блочном) исполнении, что обеспечивает гибкость при компоновке аппаратуры.

Типовые области применения включают:

1. соединение блоков и модулей в электро- и радиоаппаратуре;
2. коммутацию цепей питания и сигнальных линий с частотой до 3 МГц;
3. эксплуатацию в составе оборудования специального назначения;
4. работу в условиях тропического и холодного климата при температурах от минус 60 до плюс 100 °C.

Серебряное покрытие контактов обеспечивает низкое переходное сопротивление и надёжную работу при частых сочленениях и расчленениях. Резьбовое соединение гарантирует механическую прочность и устойчивость к вибрационным нагрузкам.
