2РМТ27КПН24Ш1В1: кабельная вилка для многоконтактных соединений

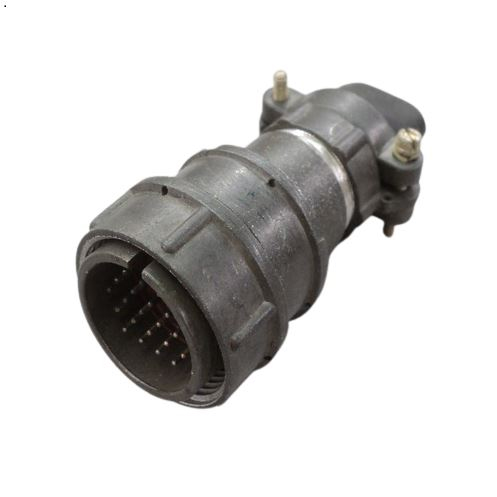

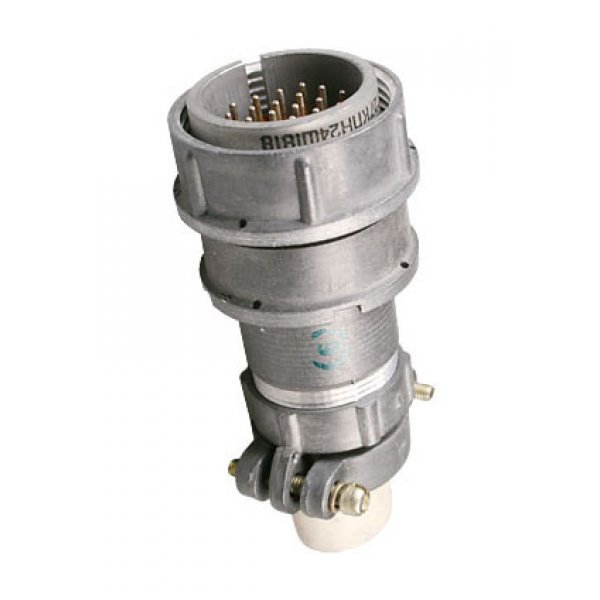

2РМТ27КПН24Ш1В1 — низкочастотный цилиндрический электрический соединитель серии 2РМТ, выполненный в виде кабельной вилки. Он предназначен для формирования разъёмных соединений в цепях постоянного и переменного тока, включая сигналы с частотой до 3 МГц, и применяется в аппаратуре промышленного, измерительного, радиотехнического и специального назначения.

Расшифровка обозначения

Маркировка 2РМТ27КПН24Ш1В1 содержит основные конструктивные и электрические признаки изделия:

Таким образом, 2РМТ27КПН24Ш1В1 представляет собой 24-контактную кабельную вилку с прямым патрубком для подключения неэкранированного кабеля.

Основные характеристики

Соединитель рассчитан на эксплуатацию в составе низкочастотных электрических цепей, где важны механическая прочность, удобство многократного сочленения и стабильность электрического контакта.

• Количество контактов — 24.

• Диаметр штыревого контакта — 1,0 мм.

• Тип корпуса — кабельный, металлический.

• Тип сочленения — резьбовой.

• Патрубок — прямой.

• Контактная часть — штыри.

• Покрытие контактов — серебро.

• Изолятор — карболит.

• Рабочее напряжение — до 560 В.

• Предельное напряжение — до 700 В.

• Допустимый ток на один контакт — до 5 А.

• Сопротивление контакта — не более 0,005 Ом.

• Сопротивление изоляции — не менее 1000 МОм.

• Рабочий температурный диапазон — от −60 до +100 °C.

• Ресурс сочленений и расчленений — до 500 циклов.

Конструктивные особенности

Ключевая особенность разъёма 2РМТ27КПН24Ш1В1 — резьбовое соединение ответных частей. Такое исполнение уменьшает риск самопроизвольного размыкания под действием вибрации, ударных нагрузок или натяжения кабеля. Одношпоночная поляризация корпуса помогает исключить неправильную ориентацию вилки и ответной розетки при подключении.

Кабельный корпус с прямым патрубком удобен для систем, в которых кабель вводится по оси разъёма: жгутов электропроводки, приборных шкафов, панелей управления, измерительных комплексов и модулей автоматики. Исполнение с гайкой типа «Н» ориентировано на применение с неэкранированным кабелем.

Серебряное покрытие контактных элементов способствует снижению переходного сопротивления и поддержанию надёжного электрического контакта. При выборе ответной части необходимо учитывать не только условный размер корпуса и число контактов, но и расположение контактов, поляризацию, конструктивное исполнение и тип присоединения.

Применение 2РМТ27КПН24Ш1В1

Разъём применяется там, где требуется передать несколько цепей через одно компактное и механически защищённое разъёмное соединение. Типичные области использования:

• Промышленные системы управления и автоматики.

• Контрольно-измерительная аппаратура.

• Радиоэлектронные устройства и стендовое оборудование.

• Кабельные сборки и внутренние жгуты оборудования.

• Источники питания, распределительные блоки и приборные шкафы.

• Транспортная, специальная и испытательная техника.

• Системы, работающие при пониженных и повышенных температурах.

Цилиндрические соединители 2РМТ рассчитаны на постоянный и переменный ток, а также могут использоваться в низкочастотных цепях с частотой до 3 МГц.

Что учесть при проектировании

При использовании 2РМТ27КПН24Ш1В1 важно распределять токовую нагрузку по контактам с учётом нагрева, сечения проводников и условий охлаждения. Максимальный ток до 5 А относится к одиночному контакту; фактический допустимый режим в кабельной сборке должен учитывать одновременную нагрузку нескольких соседних цепей.

Также рекомендуется проверить:

• Соответствие ответной части по серии, размеру 27, контактной схеме и поляризации.

• Использование неэкранированного кабеля, соответствующего исполнению патрубка «Н».

• Надёжность фиксации кабеля и отсутствие нагрузки на контактные хвостовики.

• Соблюдение температурного диапазона от −60 до +100 °C.

• Чистоту и отсутствие окисления контактных поверхностей перед сочленением.

• Полную затяжку резьбового соединения после подключения.

2РМТ27КПН24Ш1В1 сочетает 24-контактную компоновку, кабельное исполнение, резьбовую фиксацию и устойчивость к широкому диапазону температур. Эти свойства делают его практичным решением для многоконтактных соединений в профессиональной электронной и электротехнической аппаратуре.
