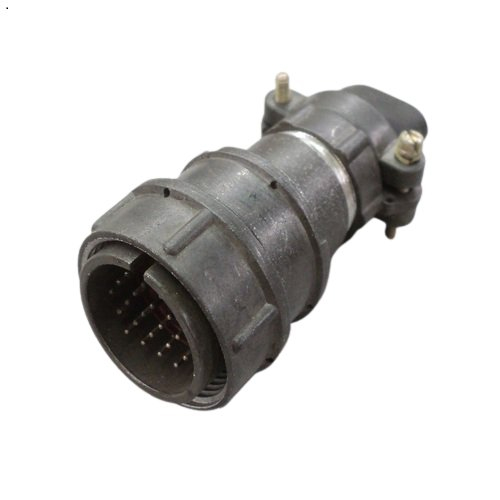

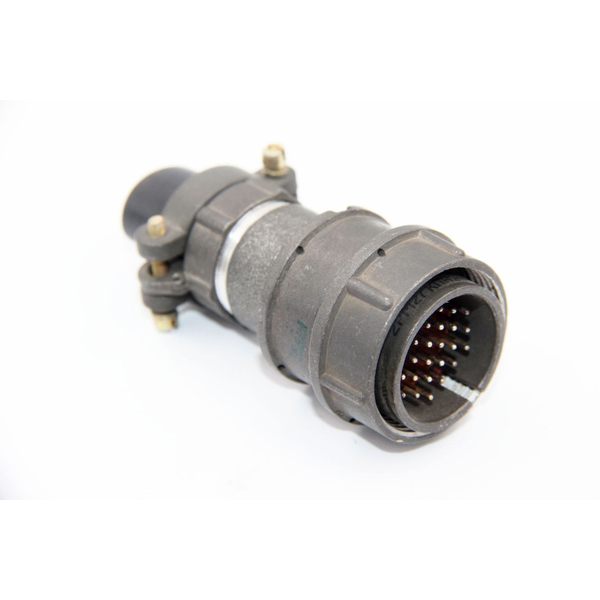

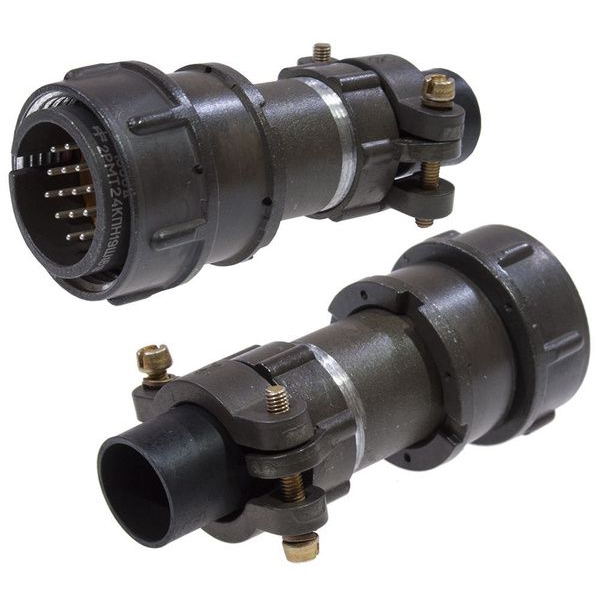

2РМТ27КПН24Ш1А1В

Цена:

2650 ₽

Технические характеристики

2РМТ27КПН24Ш1А1В

2РМТ27КПН24Ш1А1В — это цилиндрический низкочастотный соединитель серии 2РМТ, предназначенный для работы в электрических цепях постоянного и переменного тока с резьбовой фиксацией.

Основные характеристики

Соединитель имеет 24 контакта, максимальное рабочее напряжение до 700 В и токовую нагрузку на одиночный контакт до 5 А (для контактов Ø1,0 мм), с общей максимальной нагрузкой до 100 А. +1
Диаметры контактов — 1,0 мм, 1,5 мм или 2,0 мм, покрытие — золото (А), что обеспечивает низкое сопротивление (не более 5 мОм) и высокую надежность. +1
Сопротивление изоляции — не менее 5000 МОм, емкость между контактами — до 6 пФ.

Климатическое исполнение

Всеклиматический вариант (В), тропикоустойчивый, работает при температурах от -60°C до +100°C, повышенной влажности до 98% при +40°C и пониженном давлении до 10^{-12} Па. +1
Подходит для приборного или кабельного монтажа, негерметичный тип с внутренним объемным креплением.

Механические свойства

Выдерживает синусоидальную вибрацию 1–5000 Гц с ускорением 490 м/с², механические удары до 5000 м/с² (одиночные) и 1000 м/с² (многократные), акустический шум до 170 дБ. +1
Усилие расчленения — до 196 Н, электрическая прочность изоляции — 1850 В (ампл.).

Описание

Назначение соединителя 2РМТ27КПН24Ш1А1В

2РМТ27КПН24Ш1А1В — это цилиндрический низкочастотный электрический соединитель серии 2РМТ, предназначенный для коммутации электрических цепей постоянного и переменного тока. Изделие применяется там, где требуется надёное разъёмное соединение с резьбовой фиксацией и устойчивость к интенсивным механическим и климатическим нагрузкам.

Соединитель относится к негерметичному типу с внутренним объёмным креплением и подходит как для приборного, так и для кабельного монтажа. Такое исполнение позволяет использовать его в составе блоков, пультов, жгутов и кабельных сборок ответственного назначения.

Подтверждённые технические характеристики

Электрические параметры соединителя рассчитаны на работу в цепях с высокими требованиями к стабильности контакта.

Количество контактов — 24.
Максимальное рабочее напряжение — до 700 В.
Токовая нагрузка на одиночный контакт — до 5 А (для контактов диаметром 1,0 мм).
Общая максимальная токовая нагрузка — до 100 А.
Диаметры контактов — 1,0 мм, 1,5 мм или 2,0 мм.
Покрытие контактов — золото (исполнение А).
Сопротивление контакта — не более 5 мОм.
Сопротивление изоляции — не менее 5000 МОм.
Ёмкость между контактами — до 6 пФ.
Электрическая прочность изоляции — 1850 В (амплитудное значение).

Золотое покрытие контактов обеспечивает низкое переходное сопротивление и высокую надёжность соединения при длительной эксплуатации, в том числе при слабых сигнальных токах.

Климатическое исполнение

Соединитель выпущен во всеклиматическом исполнении (индекс В) и является тропикоустойчивым. Он сохраняет работоспособность при температуре от минус 60 градусов Цельсия до плюс 100 градусов Цельсия, при относительной влажности до 98 процентов и температуре плюс 40 градусов Цельсия, а также при пониженном давлении вплоть до 10 в минус двенадцатой степени Паскаля.

Механическая стойкость

Конструкция выдерживает интенсивные эксплуатационные воздействия:

синусоидальную вибрацию в диапазоне от 1 до 5000 Гц с ускорением 490 метров на секунду в квадрате;
одиночные механические удары с ускорением до 5000 метров на секунду в квадрате;
многократные механические удары с ускорением до 1000 метров на секунду в квадрате;
акустический шум уровнем до 170 децибел.

Усилие расчленения сочленённой пары составляет до 196 Н, что в сочетании с резьбовой фиксацией исключает самопроизвольное разъединение под воздействием вибрации и ударов.

Применение и монтаж

Соединитель 2РМТ27КПН24Ш1А1В востребован в приборостроении, радиоэлектронной аппаратуре, системах управления и измерительной технике, где необходима коммутация многожильных кабелей и жгутов с повышенными требованиями к надёжности. Резьбовое соединение обеспечивает механическую прочность стыка, а всеклиматическое исполнение допускает эксплуатацию в неотапливаемых помещениях, под навесом и в полевых условиях в широком диапазоне температур и влажности.

Монтаж возможен как на приборной панели, так и на кабеле, что делает изделие универсальным решением для построения разъёмных электрических соединений ответственного назначения. Сочетание 24 контактов, рабочих напряжений до 700 В и токовой нагрузки до 5 А на контакт позволяет использовать соединитель в цепях питания и сигнальных линиях одновременно.
