Назначение соединителя 2РМТ27КПН24Ш1А1В

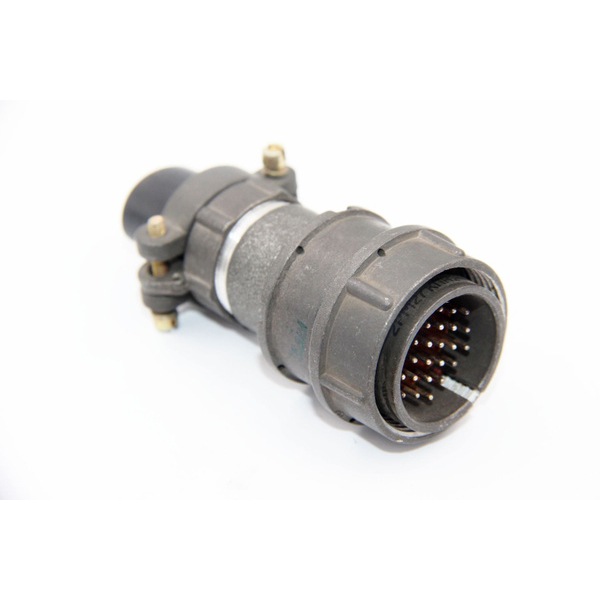

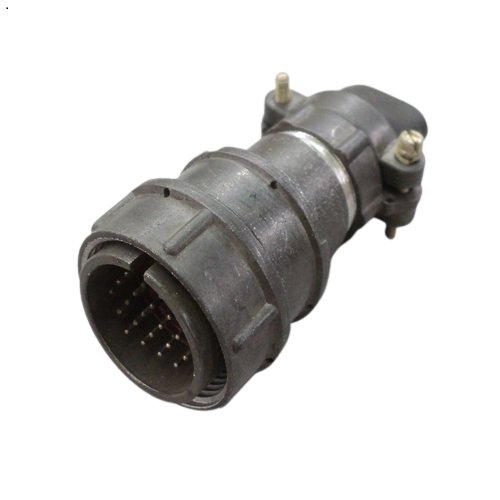

Соединитель 2РМТ27КПН24Ш1А1В — это кабельная вилка серии 2РМТ, предназначенная для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Изделие применяется для внутреннего объёмного монтажа и обеспечивает надёжное электрическое соединение в составе различных электронных и электротехнических устройств.

Соединитель используется в паре с ответной частью (розеткой соответствующего типоразмера), образуя разъёмное сочленение. Конструкция рассчитана на эксплуатацию в условиях повышенных механических нагрузок и широкого диапазона температур, что делает изделие пригодным для ответственных применений в промышленности.

Расшифровка обозначения и конструктивные особенности

Маркировка 2РМТ27КПН24Ш1А1В содержит полную информацию о типе и исполнении изделия.

• Тип соединителя — 2РМТ.
• Условный размер корпуса — 27.
• Вид корпуса — кабельный (К).
• Вид патрубка — прямой (П).
• Вид гайки патрубка — для неэкранированного кабеля (Н).
• Количество контактов — 24.
• Часть соединителя — вилка (Ш).
• Сочетание контактов — все контакты диаметром 1,0 мм.
• Покрытие контактов — золото (А).
• Теплостойкость — 100 градусов Цельсия.
• Климатическое исполнение — всеклиматическое В2.1 по ГОСТ 15150-69 (В).

Такая конструкция обеспечивает стабильный контакт и защиту от окисления благодаря золотому покрытию контактной группы. Прямой патрубок с гайкой для неэкранированного кабеля упрощает монтаж и фиксацию провода.

Технические характеристики

Основные электрические и эксплуатационные параметры соединителя приведены ниже.

• Токовая нагрузка на одиночный контакт — 5 А.
• Максимальная суммарная токовая нагрузка на соединитель — 100 А.
• Максимальное рабочее напряжение — 560 В.
• Диаметр контактов — 1 мм.
• Сопротивление контактов — не более 5 мОм.
• Ёмкость между контактами — не более 6 пФ.
• Сопротивление изоляции — не менее 5000 МОм.
• Максимальное сечение присоединяемых проводов — 0,5 квадратного миллиметра.

Указанные параметры подтверждают пригодность соединителя для передачи сигналов и питания в цепях с частотами до 3 МГц при умеренных токах на контакт.

Условия эксплуатации и механическая стойкость

Соединитель рассчитан на работу в жёстких условиях окружающей среды.

• Температура окружающей среды — от минус 60 до плюс 100 градусов Цельсия.
• Синусоидальная вибрация — диапазон частот от 1 Гц до 5000 Гц с амплитудой ускорения 490 метров на секунду в квадрате (50 g).
• Механический удар — пиковое ударное ускорение до 5000 метров на секунду в квадрате (500 g) для одиночного действия и до 1000 метров на секунду в квадрате для многократного действия.
• Минимальная наработка — 1000 часов.
• Максимальное количество сочленений-расчленений — 500 раз.
• Герметичность — негерметичный.
• Гарантийный срок хранения — 15 лет.

Всеклиматическое исполнение В2.1 по ГОСТ 15150-69 позволяет использовать изделие в различных климатических зонах. Высокая устойчивость к вибрации и ударам делает соединитель применимым в подвижной технике и оборудовании, подверженном динамическим нагрузкам.

Области применения

Благодаря сочетанию электрических параметров и механической прочности соединитель 2РМТ27КПН24Ш1А1В востребован в промышленной электронике, приборостроении и системах управления, где требуется надёжное разъёмное соединение. Он подходит для внутреннего объёмного монтажа, в том числе в составе кабельных сборок и жгутов.

Изделие применяется в электрических цепях постоянного и переменного тока с частотой до 3 МГц, обеспечивая стабильную передачу сигнала и питания. Золотое покрытие контактов и высокое сопротивление изоляции способствуют долговременной работе без ухудшения характеристик.
