Назначение соединителя 2РМТ27КПН24Г1В1В1

2РМТ27КПН24Г1В1В1 — это электрический цилиндрический низкочастотный негерметичный соединитель тропикоустойчивого исполнения. Он предназначен для работы в цепях постоянного и переменного тока частотой до 3 МГц. Изделие применяется для соединения проводов, кабелей, узлов и блоков в электро- и радиоаппаратуре общего и специального назначения.

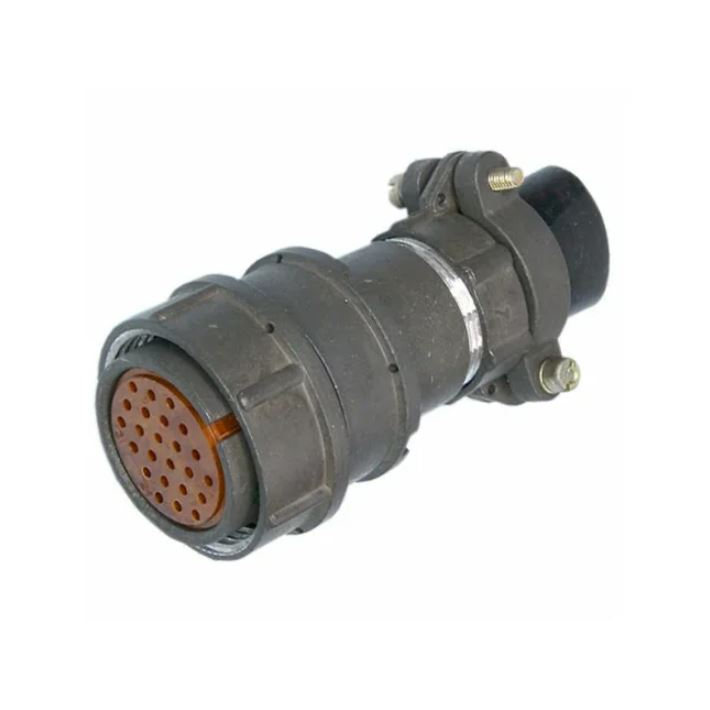

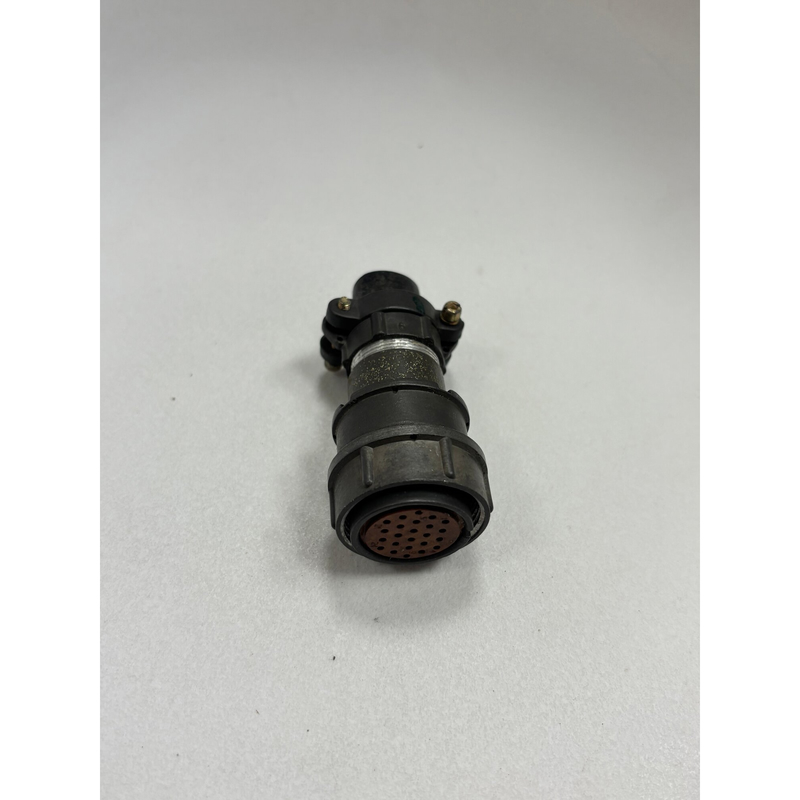

Соединитель состоит из вилки и розетки с металлическим корпусом и карболитовым изолятором. Конструкция рассчитана на эксплуатацию в составе ответственных электрических цепей, где требуется стабильная передача сигнала и питания при воздействии внешних механических и климатических факторов.

Расшифровка обозначения и конструктивные особенности

Маркировка 2РМТ27КПН24Г1В1В1 содержит информацию об основных конструктивных признаках изделия. Соединитель имеет кабельный вид корпуса, прямой патрубок, 24 контакта, экранированное исполнение, резьбовое соединение и внутренний монтаж.

• Тип корпуса — кабельный, с прямым патрубком.
• Количество контактов — 24.
• Экранирование — предусмотрено конструкцией.
• Соединение частей — резьбовое.
• Монтаж — внутренний.
• Контакты — извлекаемые, с серебряным покрытием.
• Способ присоединения проводов — обжимка или пайка.

Извлекаемые контакты упрощают монтаж, обслуживание и замену отдельных элементов без демонтажа всего соединителя. Серебряное покрытие контактной группы обеспечивает стабильное переходное сопротивление и надёжность электрического соединения.

Технические характеристики

Максимальное рабочее напряжение соединителя составляет до 700 В. Сопротивление изоляции — не менее 5000 МОм. Диапазон рабочих температур — от минус 60 до плюс 100 градусов Цельсия. Исполнение всеклиматическое по ГОСТ 15150-69, что подтверждает пригодность изделия для эксплуатации в различных климатических зонах, включая тропические условия.

Минимальная наработка соединителя — 5000 часов при 500 сочленениях-расчленениях. Срок сохраняемости — 25 лет. Такие показатели характеризуют изделие как рассчитанное на длительную эксплуатацию с сохранением рабочих параметров.

Устойчивость к внешним воздействиям

Соединитель выдерживает синусоидальную вибрацию в диапазоне от 1 до 5000 Гц. Кроме того, он устойчив к одиночным ударам с ускорением до 5000 метров на секунду в квадрате и к многократным ударам с ускорением до 1000 метров на секунду в квадрате. Линейные нагрузки достигают 2000 метров на секунду в квадрате.

Перечисленные параметры подтверждают возможность применения изделия в условиях интенсивной механической нагрузки, характерной для аппаратуры специального назначения, транспортных и промышленных установок.

Область применения

Соединитель 2РМТ27КПН24Г1В1В1 используется в электро- и радиоаппаратуре общего и специального назначения. Основная задача изделия — соединение проводов, кабелей, узлов и блоков с обеспечением надёжного электрического контакта и экранирования.

Благодаря тропикоустойчивому исполнению и широкому температурному диапазону соединитель востребован в составе оборудования, работающего в сложных климатических условиях. Совокупность характеристик делает его пригодным для применения в цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 700 В.

Комплектация и условия эксплуатации

В состав соединителя входят вилка и розетка. Корпусные детали выполнены из металла, изолятор — из карболита. Монтаж проводов выполняется методом обжимки или пайки. Соединитель не является герметичным, поэтому при эксплуатации следует учитывать это ограничение и применять изделие в условиях, соответствующих его исполнению.

Всеклиматическое исполнение по ГОСТ 15150-69 и тропикоустойчивое исполнение позволяют использовать соединитель в регионах с повышенной влажностью и температурой, а также в составе аппаратуры, подвергающейся вибрационным и ударным нагрузкам.
