Назначение разъёма 2РМТ27КПН24Г1В1В

2РМТ27КПН24Г1В1В от производителя Элекон — это цилиндрический низкочастотный кабельный разъём (розетка) серии 2РМТ, предназначенный для надёжной передачи сигналов в электрических цепях переменного и постоянного тока с частотой до 3 МГц. Изделие применяется там, где требуется механически прочное, герметичное и устойчивое к внешним воздействиям соединение кабеля с ответной частью. Артикул позиции — 80192, категория — 2РМТ.

Разъём относится к классу низкочастотных соединителей и рассчитан на эксплуатацию в составе кабельных сборок промышленного, транспортного и специального оборудования.

Подтверждённые технические характеристики

Конструкция разъёма обеспечивает стабильные электрические параметры и высокую механическую прочность. Ниже приведены характеристики, заявленные для данной модели.

• Количество контактов — 24, диаметр контакта 1 мм, контакты типа «гнездо».
• Материал контактов — латунь ЛС59-1 с серебряным покрытием (Ag).
• Переходное сопротивление — не более 5 мОм.
• Рабочий ток на контакт — до 5 А, на весь разъём — до 100 А.
• Рабочее напряжение — до 560 В, максимальное — 700 В.
• Электрическая прочность изоляции — 1850 В.
• Корпус — алюминиевый сплав А-22 с оксидированием, серый цвет.
• Изолятор — карболит коричневого цвета.
• Монтаж — объёмный механический и пайка.
• Патрубок прямой (П) с гайкой для неэкранированного кабеля (Н).
• Резьбовое соединение M27 на 1,5.
• Габариты: диаметр 35 мм, высота 62,5 мм, масса около 57–58 г.

Конструктивные особенности

Разъём выполнен с резьбовым соединением, которое обеспечивает плотный и устойчивый к вибрации контакт. Одношпоночная поляризация исключает неправильную ориентацию при сочленении, что особенно важно при монтаже многоконтактных соединений. Контакты извлекаемые, что упрощает обслуживание и замену отдельных элементов.

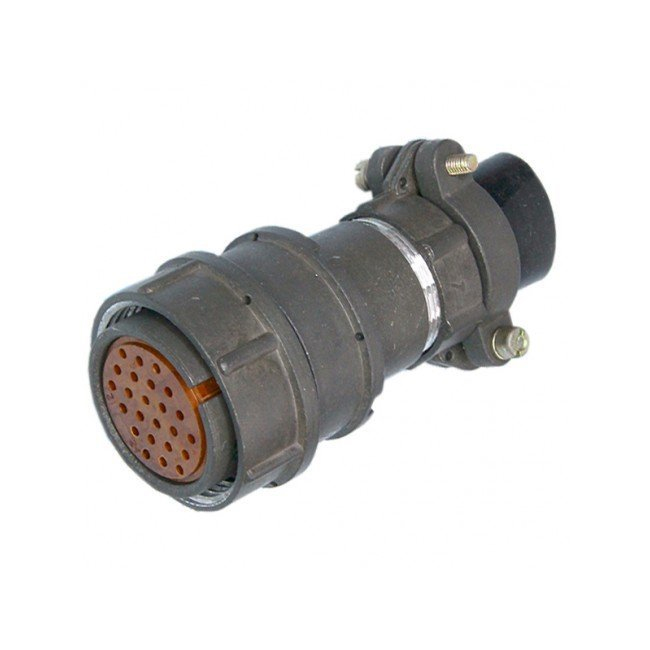

В конструкции предусмотрена уплотнительная втулка, повышающая защищённость стыка. Патрубок прямой с гайкой рассчитан на неэкранированный кабель. Внешний вид изделия — серый металлический корпус с резьбой M27 на 1,5 и оранжевым вставным элементом.

Условия эксплуатации

Разъём рассчитан на работу в жёстких климатических и механических условиях. Климатическое исполнение — В2.1.

• Рабочая температура — от минус 60 до плюс 100 градусов Цельсия.
• Относительная влажность — до 98 процентов при плюс 25 градусах Цельсия.
• Рабочее положение — любое.
• Вибрация — 1–5000 Гц при 50 g.
• Акустические шумы — 170 дБ при 200 g.
• Удары — до 500 g.
• Ресурс — 500 сочленений-расчленений.
• Срок хранения — 15 лет.

Применение и совместимость

Разъём 2РМТ27КПН24Г1В1В применяется для коммутации электрических цепей в кабельных сборках, где необходима устойчивость к вибрации, ударам, перепадам температуры и влажности. Благодаря 24 контактам и токовой нагрузке до 5 А на контакт он подходит для передачи как сигнальных, так и силовых цепей в пределах заявленных параметров.

Соответствует ГОСТ или ТУ ГЕ0.364.126ТУ. Приёмка — ОТК или «5»-ВП, ПЗ. Аналогами являются серии РМ, 2РМ, ОНЦ-РГ.

Комплектация и маркировка

Модель поставляется в исполнении, соответствующем обозначению 2РМТ27КПН24Г1В1В, где отражены тип, число контактов и конструктивные признаки. Точный состав комплекта определяется производителем Элекон и указывается в сопроводительной документации. Характеристики VirtueMart для данной позиции не заполнены, поэтому описание построено на подтверждённых данных каталога и имеющегося описания.
