Назначение

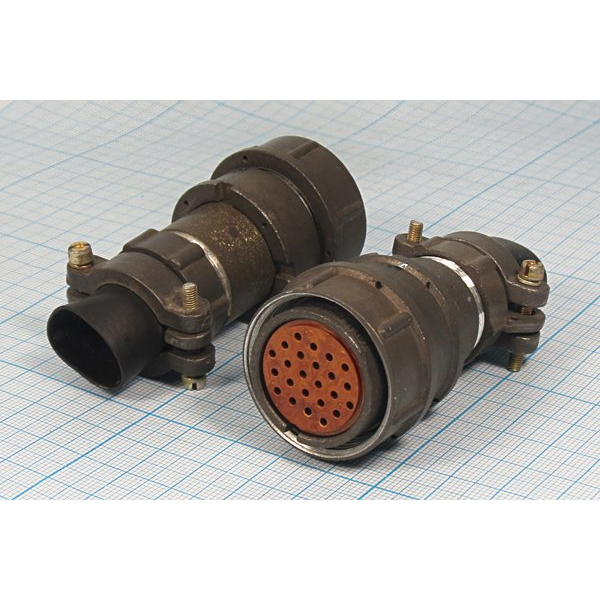

Соединитель 2РМТ27КПН24Г1В1В представляет собой кабельную розетку серии 2РМТ, выпускаемую заводом «Элекон». Изделие предназначено для надёжного электрического соединения в цепях постоянного и переменного тока с частотой до 3 МГц. Розетка применяется там, где требуется компактный, вибростойкий и климатически устойчивый разъём с возможностью пайки объёмного монтажа.

Приёмка «5» (ВП, ПЗ по ТУ ГЕ0.364.126ТУ) подтверждает, что изделие прошло военную приёмку и соответствует требованиям технических условий для ответственных применений. Год выпуска, указанный в характеристиках, — 2019.

Подтверждённые особенности

Контактная система

• 24 контакта диаметром 1 мм, выполненные в виде съёмных гнёзд.
• Материал контактов — латунь ЛС59-1 с серебряным покрытием Ag.
• Максимальный рабочий ток на один контакт — 5 А, суммарно на разъем — до 100 А.
• Рабочее напряжение — до 560–700 В.
• Сопротивление контактов — не более 5 мОм, сопротивление изоляции — 5000 МОм, электрическая прочность — 1850 В.

Конструкция и материалы

• Корпус из алюминиевого сплава А-22 с оксидированием серого цвета, диаметр 35 мм, высота 62,5 мм.
• Изолятор — карболит коричневого цвета.
• Прямой патрубок с гайкой для неэкранированного кабеля и уплотнительной втулкой.
• Резьба накидной гайки — M27 на 1,5.
• Одношпоночная поляризация, исключающая неправильное сочленение.
• Монтаж — пайкой, объёмный.

Условия эксплуатации

• Рабочая температура — от минус 60 до плюс 100 градусов Цельсия (теплостойкость 1).
• Влажность — до 98 процентов при плюс 25 градусах Цельсия.
• Давление — от 10 в степени минус 5 до 300 кПа.
• Климатическое исполнение — В2.1.
• Ресурс — 500 соединений, наработка — от 1000 часов, минимум 175 000 часов при 80 градусах Цельсия на контакте.
• Выдерживает вибрацию в диапазоне 1–5000 Гц при 50 g, акустические шумы 170 дБ при 200 g, удары до 500 g.
• Рабочее положение — любое, негерметичное исполнение.

Применение

Розетка 2РМТ27КПН24Г1В1В используется в авиационной технике, промышленном оборудовании и других ответственных системах. Она служит аналогом серий РМ, 2РМ, ОНЦ-РГ и 2PX, что позволяет применять её при замене или ремонте существующих соединителей без изменения посадочных мест.

Благодаря широкому диапазону рабочих температур, стойкости к вибрации и ударам, а также военной приёмке «5», изделие подходит для эксплуатации в жёстких условиях, включая негерметичные соединения с неэкранированным кабелем. Поставка осуществляется в заводской упаковке.
