Назначение соединителя

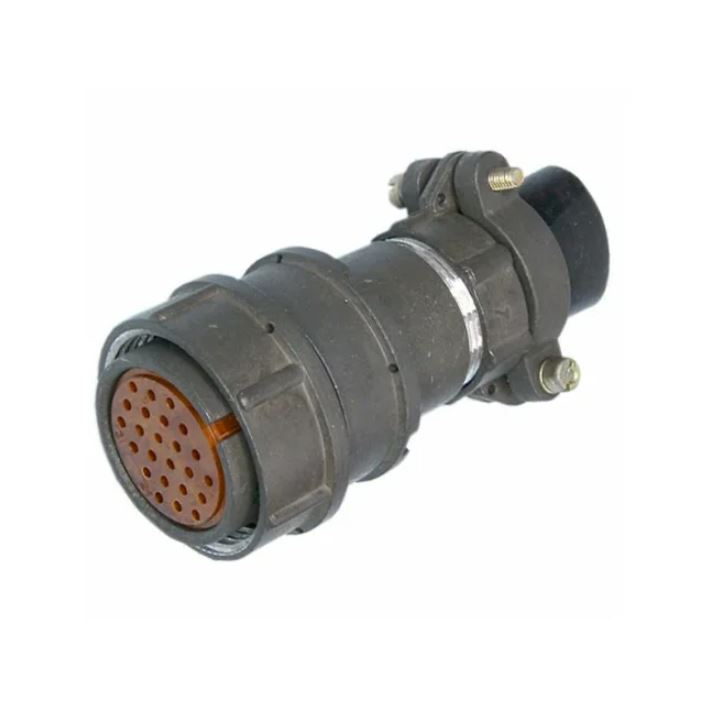

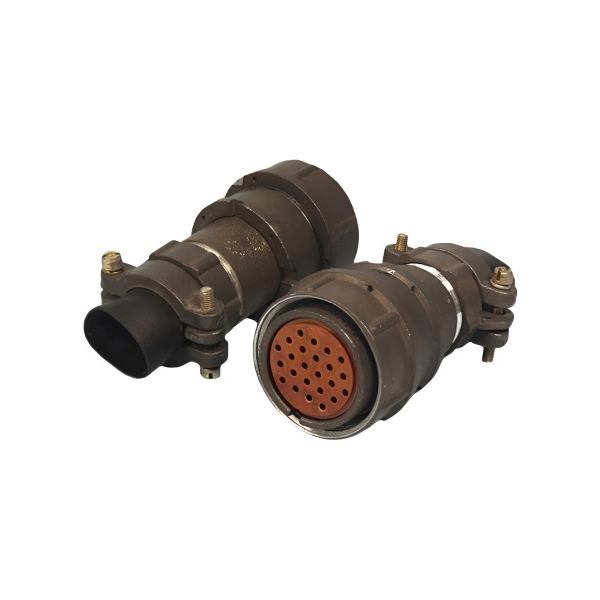

2РМТ27КПН24Г1В1В — это кабельная розетка производства завода «Элекон», относящаяся к серии цилиндрических соединителей 2РМТ. Изделие предназначено для надёжного электрического соединения в промышленных и технических системах, где требуется передача сигналов и мощности между кабелем и ответной частью разъёма. Розетка востребована в электронике, приборостроении и промышленном оборудовании, а также в составе более сложных монтажных узлов, где важны стабильность контакта и стойкость к внешним воздействиям.

Конструктивные особенности

Соединитель имеет 24 контакта диаметром 1,0 мм и негерметичную конструкцию с прямым патрубком для ввода кабеля. Контакты выполнены обжимного типа, что обеспечивает надёжное соединение с проводами и упрощает монтаж. Посадочный диаметр составляет 27 мм. Такое исполнение позволяет использовать розетку в составе кабельных сборок, требующих компактного и устойчивого к нагрузкам разъёмного соединения.

Электрические параметры

Изделие рассчитано на рабочее напряжение до 560 В переменного или постоянного тока. Максимальная токовая нагрузка достигает 5 А на контакт и до 100 А суммарно на соединитель. Сопротивление контактов не превышает 5 мОм, сопротивление изоляции составляет не менее 5000 МОм, а электрическая прочность достигает 1850 В при базовом напряжении. Эти характеристики обеспечивают стабильную работу при передаче как слаботочных сигналов, так и силовых цепей в рамках допустимых режимов.

Условия эксплуатации

Рабочий диапазон температур — от минус 60 до плюс 100 градусов Цельсия. Розетка сохраняет работоспособность при вибрациях в диапазоне от 1 до 5000 Гц с амплитудой до 50 g, а также при механических ударах с ускорением до 1000 метров на секунду в квадрате. Это делает её пригодной для применения в широком спектре условий, включая подвижные и вибронагруженные объекты.

Области применения

Благодаря сочетанию электрических и механических характеристик соединитель применяется в следующих направлениях:

• промышленное оборудование и системы автоматизации, где требуется разъёмное соединение кабельных линий;
• приборостроение и электроника — для передачи сигналов и питания между блоками и внешними цепями;
• монтаж кабельных сборок с обжимными контактами, в том числе в условиях повышенных вибраций и ударных нагрузок;
• технические системы, работающие в расширенном температурном диапазоне от минус 60 до плюс 100 градусов Цельсия.

Ключевые преимущества

Серия 2РМТ хорошо известна в отечественной промышленности как надёжное решение для ответственных соединений. Конкретно модель 2РМТ27КПН24Г1В1В обеспечивает:

1. 24 контакта диаметром 1,0 мм для передачи сигналов и мощности;
2. рабочее напряжение до 560 В и токовую нагрузку до 5 А на контакт;
3. низкое переходное сопротивление контактов — не более 5 мОм;
4. высокое сопротивление изоляции — не менее 5000 МОм;
5. стойкость к вибрациям и ударам в заявленных пределах;
6. простой монтаж благодаря посадочному диаметру 27 мм и обжимным контактам.

Изделие выпускается заводом «Элекон» и предназначено для эксплуатации в составе промышленных и технических систем, где важны предсказуемые электрические параметры и устойчивость к механическим нагрузкам. Артикул товара — 3742, категория — 2РМТ27.
