Назначение соединителя

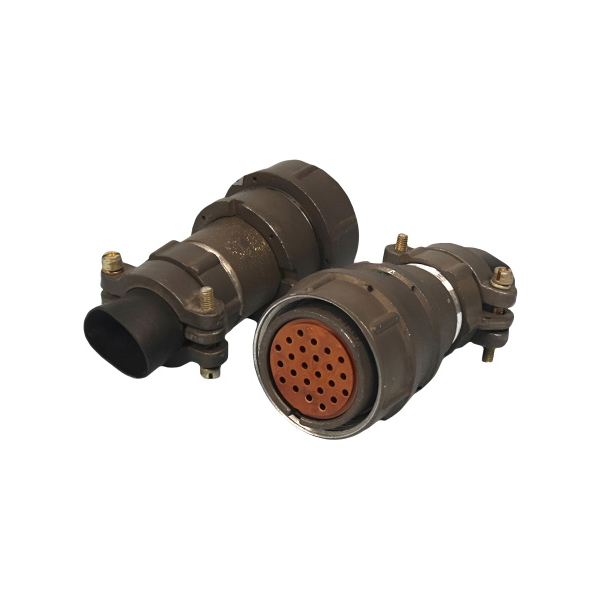

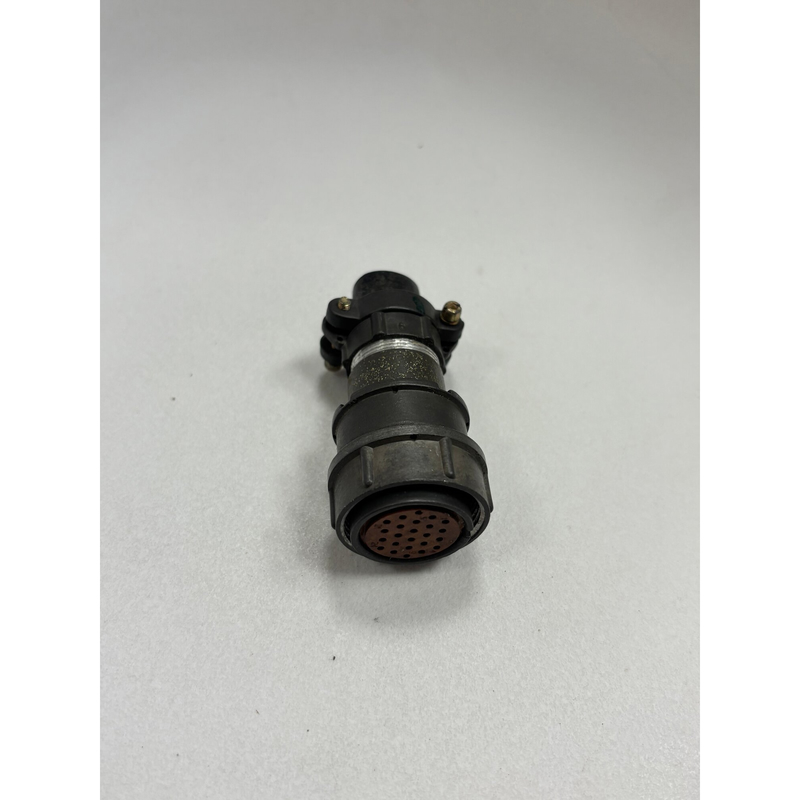

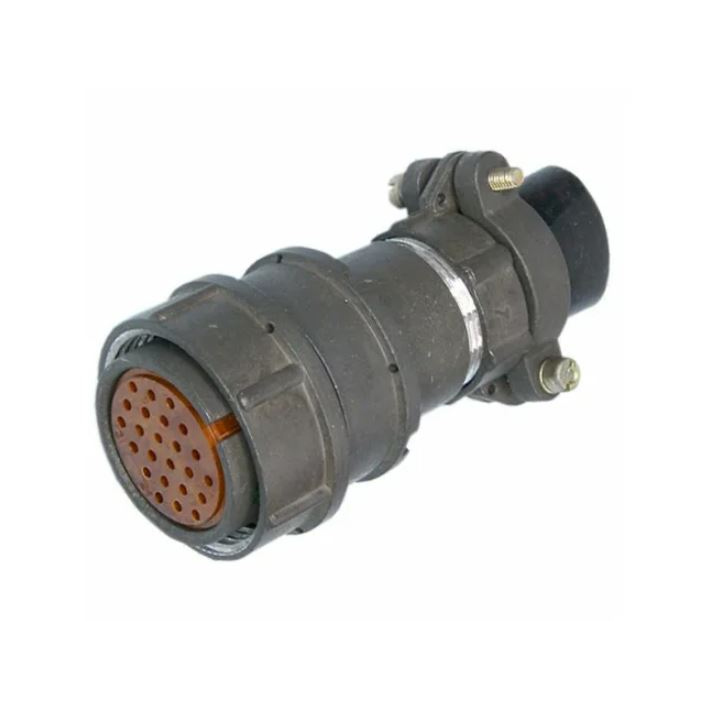

2РМТ27КПН24Г1В1В «5» — это цилиндрический низкочастотный электрический соединитель (розетка кабельная) с прямым патрубком и гайкой для неэкранированного кабеля. Изделие применяется для соединения и разъединения электрических цепей в различной радиоаппаратуре, а также для коммутации цепей при проведении монтажных и эксплуатационных работ.

Соединитель предназначен для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц при напряжении 560 В или 700 В — в зависимости от типономинала. Конструкция обеспечивает резьбовую фиксацию сочленённого положения, что исключает самопроизвольное разъединение под воздействием вибрации и ударных нагрузок.

Данное исполнение относится к категории приёмки «5» и отличается теплостойкостью до 100 °С, а также всеклиматическим исполнением, что подтверждает возможность эксплуатации в тяжёлых климатических условиях, включая тропическую влажность.

Расшифровка условного обозначения

Структура обозначения 2РМТ27КПН24Г1В1В содержит полную информацию о конструктивных и эксплуатационных особенностях изделия:

• 2РМТ — тип соединителя;
• 27 — условный размер корпуса;
• К — вид корпуса: кабельный;
• П — вид патрубка: прямой;
• Н — вид гайки патрубка: для неэкранированного кабеля;
• 24 — количество контактов;
• Г — розетка;
• 1 — сочетание контактов;
• В — покрытие контактов: серебро;
• 1 — теплостойкость 100 °С;
• В — всеклиматическое исполнение.

Маркировка «5» в наименовании соответствует приёмке по пятой категории, что подразумевает повышенные требования к контролю качества и надёжности изделия при изготовлении и испытаниях.

Подтверждённые технические характеристики

Контакты розетки выполнены с посеребрением и имеют диаметр 1 мм. Ниже приведены основные электрические и механические параметры, подтверждённые для данной модели.

Электрические параметры

• Сопротивление контактов диаметром 1 мм — не более 5 мОм;
• Сопротивление изоляции — не менее 5000 МОм;
• Ёмкость между контактами — не более 6 пФ;
• Токовая нагрузка на одиночный контакт — от 4 А до 36 А;
• Суммарная токовая нагрузка на соединитель — от 27 А до 260 А;
• Электрическая прочность изоляции — 1850 В при 560 В и 2300 В при 700 В.

Механические параметры

• Посадочный диаметр корпуса — 27;
• Количество контактов — 24 шт.;
• Усилие расчленения гнёзд с контрольным калибром — от 0,5 Н до 2,95 Н;
• Усилие расчленения соединителей — от 29,4 Н (3 кгс) до 539,6 Н (55 кгс);
• Число сочленений-расчленений — 500;
• Минимальная наработка — 1000 ч;
• Срок сохраняемости — 15 лет.

Условия эксплуатации

• Рабочая температура — от минус 60 °С до плюс 100 °С;
• Смена температур — от плюс 180 °С до минус 60 °С;
• Влажность — 98 % при плюс 25 °С;
• Диапазон частот вибрации — от 1 Гц до 5000 Гц;
• Амплитуда ускорения — 490 метров на секунду в квадрате;
• Диапазон частот акустического шума — от 50 Гц до 10 000 Гц;
• Уровень звукового давления — 170 дБ;
• Пиковое ударное ускорение при многократном воздействии — 1000 метров на секунду в квадрате, длительность от 1 мс до 3 мс;
• Пиковое ударное ускорение при одиночном воздействии — 5000 метров на секунду в квадрате, длительность от 0,1 мс до 2 мс;
• Линейное ускорение — 2000 метров на секунду в квадрате;
• Атмосферное давление — от 133,32 умноженное на 10 в минус двенадцатой степени Па до 50,6 умноженное на 10 в четвёртой степени Па.

Применение и монтаж

Соединитель применяется в радиоаппаратуре различного назначения, где требуется надёжная коммутация цепей постоянного и переменного тока с частотой до 3 МГц. Благодаря тропикоустойчивому и всеклиматическому исполнению изделие может использоваться в аппаратуре, эксплуатируемой в условиях повышенной влажности, резких перепадов температур и интенсивных механических нагрузок.

Хвостовики контактов допускают присоединение проводов сечением 0,5 квадратного миллиметра. Резьбовая фиксация сочленённого положения обеспечивает устойчивость соединения при вибрации и ударах. Розетка рассчитана на 500 циклов сочленения-расчленения, что определяет её ресурс при проведении регламентного обслуживания и замены кабельных сборок.

Изделие выпускается в кабельном исполнении с прямым патрубком и гайкой для неэкранированного кабеля, что упрощает монтаж и позволяет использовать стандартные кабельные вводы без дополнительных экранирующих элементов. Дата производства, указанная в описании, — 2014 год; производитель — Элекон.
