Назначение и общее описание

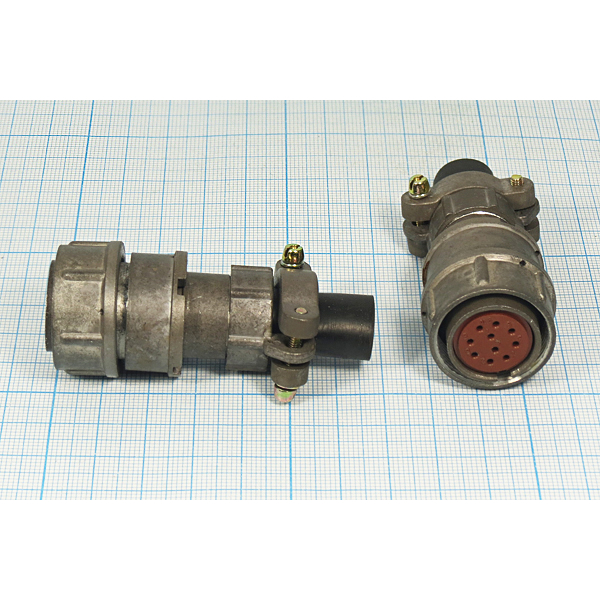

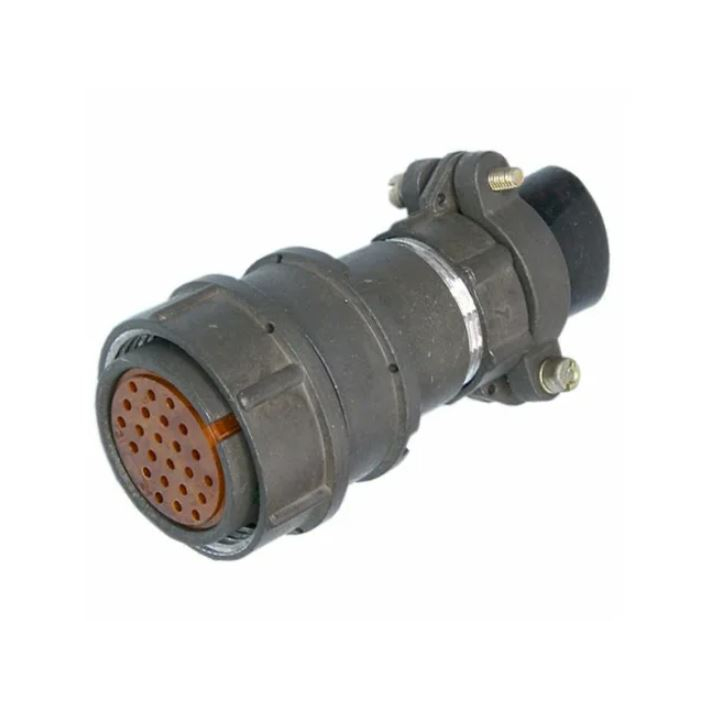

2РМТ27КПН24Г1В1ЛВ «5» — это кабельная розетка цилиндрического низкочастотного соединителя серии 2РМТ с исполнением повышенной тропикоустойчивости. Изделие предназначено для коммутации электрических цепей переменного и постоянного тока с частотой сигнала до 3 мегагерц. Конструкция ориентирована на применение во внутренних объёмных монтажах, где требуется стабильное электрическое соединение при воздействии вибраций, повышенной влажности и температуры.

Артикул изделия — 3745. Категория — 2РМТ27. Розетка относится к негерметичному типу с извлекаемыми контактами, что упрощает монтаж, обслуживание и ремонт соединителя без замены всего корпуса. Благодаря тропикоустойчивому исполнению изделие сохраняет рабочие параметры в условиях влажного и жаркого климата.

Технические характеристики

Ниже приведены подтверждённые параметры соединителя, определяющие его применение в цепях питания и сигнальных линиях низкой частоты.

• Количество контактов — 24.
• Диаметр контактов — 1,0 мм.
• Посадочный диаметр — 27 мм.
• Рабочее напряжение — до 560 В.
• Максимальный ток на один контакт — 5 А.
• Максимальный ток на весь соединитель — до 100 А.
• Сопротивление контактов — не более 5,0 мОм.
• Ёмкость между контактами — 6 пФ.
• Сопротивление изоляции — не менее 5000 МОм.
• Частотный диапазон — до 3 МГц.
• Теплостойкость — до 100 градусов Цельсия.
• Масса — около 36 г.

Конструктивные особенности и материалы

Корпус розетки изготовлен из карболита — материала, обладающего хорошими диэлектрическими свойствами и стойкостью к нагреву. Контакты имеют покрытие на основе золота, серебра и палладия, что обеспечивает стабильность переходного сопротивления и устойчивость к коррозии при длительной эксплуатации.

Соединитель оснащён прямым патрубком для неэкранированного кабеля с резьбовой фиксацией. Такое решение обеспечивает надёжное механическое удержание кабеля и защиту места ввода от случайного рассоединения при вибрационных нагрузках. Извлекаемые контакты позволяют выполнять замену отдельных элементов без демонтажа всего узла.

Модификация «ЛВ» указывает на особенности покрытия или исполнения — латунь с серебром. Обозначение «5» относится к варианту приёмки или спецификации качества, что подтверждает соответствие изделия установленным требованиям приёмки. Год выпуска — 2026.

Применение

Розетка 2РМТ27КПН24Г1В1ЛВ «5» применяется в промышленном и военном оборудовании, где необходимо надёжное соединение при воздействии вибраций и повышенной влажности. Типовые сферы использования включают:

1. Внутренние объёмные монтажи приборов и блоков.
2. Цепи питания и сигнальные линии с частотой до 3 МГц.
3. Оборудование, эксплуатируемое в тропических климатических условиях.
4. Узлы, требующие удобного обслуживания и ремонта за счёт извлекаемых контактов.

Негерметичная конструкция не предназначена для работы под прямым воздействием воды или в среде с избыточным давлением, однако тропикоустойчивое исполнение обеспечивает устойчивость к влажности воздуха и перепадам температуры в пределах заявленных значений. Сочетание 24 контактов, рабочего напряжения до 560 В и токовой нагрузки до 5 А на контакт делает розетку универсальным решением для низкочастотных силовых и сигнальных соединений.
