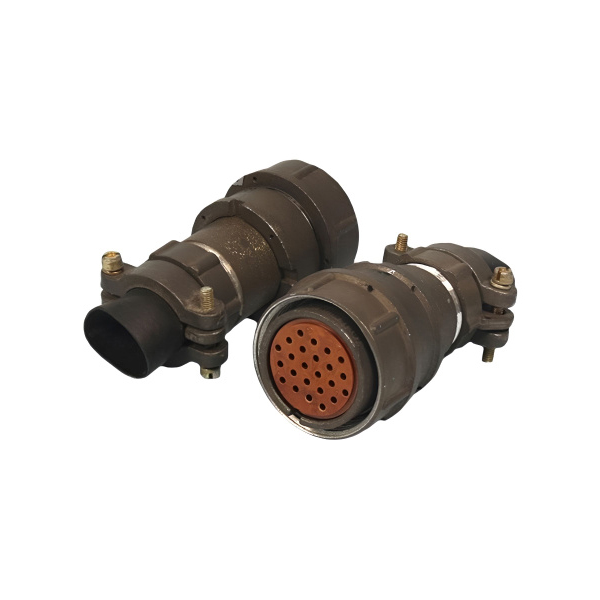

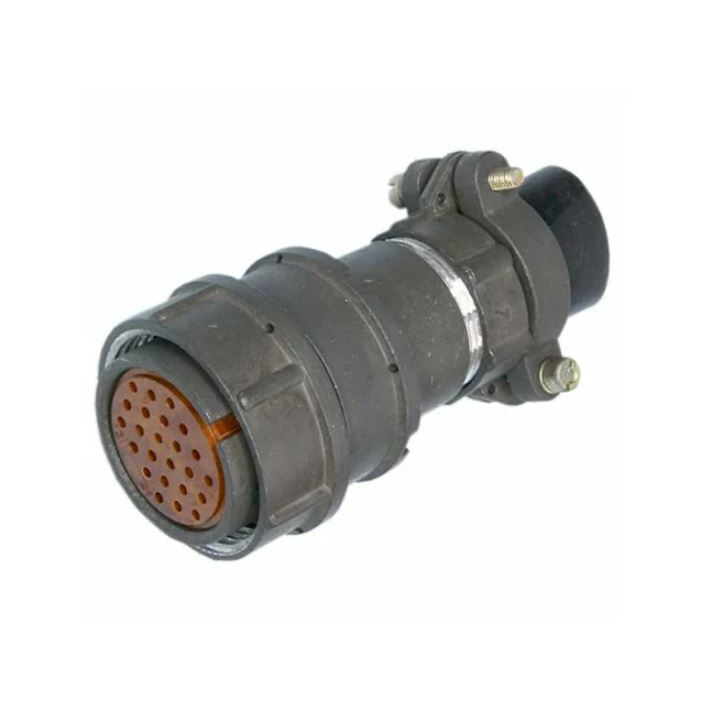

2РМТ27КПН24Г1В — это цилиндрический низкочастотный негерметичный соединитель тропикоустойчивого исполнения из серии 2РМТ. Он предназначен для работы в электрических цепях постоянного и переменного тока (частотой до 3 МГц), используется во всеклиматическом исполнении В2.1 по ГОСТ 15150-69.

Основные характеристики

Соединитель имеет кабельный корпус с посадочным диаметром 27 мм, содержит 24 контакта диаметром 1,0 мм. Максимальное рабочее напряжение достигает 700 В, ток на одиночный контакт — до 2 А, общая токовая нагрузка — до 100 А. Сопротивление контактов не превышает 5,0 МОм, сопротивление изоляции — не менее 5000 МОм.

Условия эксплуатации

Рабочая температура от -60 до +100 °C, выдерживает синусоидальную вибрацию (1–5000 Гц, до 50 g) и механические удары (до 500 g). Подходит для повышенной влажности (98% при +40 °C) и пониженного давления (до 10⁻¹² Па). Монтаж выполняется пайкой, внутренний, вилка и розетка могут быть блочными или кабельными.

Конструкция и маркировка

Корпус из сплава алюминия АЛ-11, экранированный, с резьбовым соединением. Покрытие контактов — серебро (В) или золото (А), теплостойкость до 100 °C (индекс 1). Состоит из вилки и розетки, не взаимосочленяем с серией 2РМДТ.
