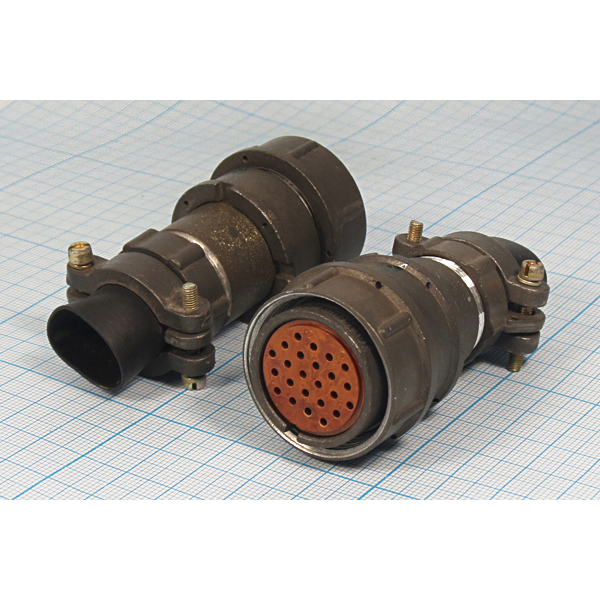

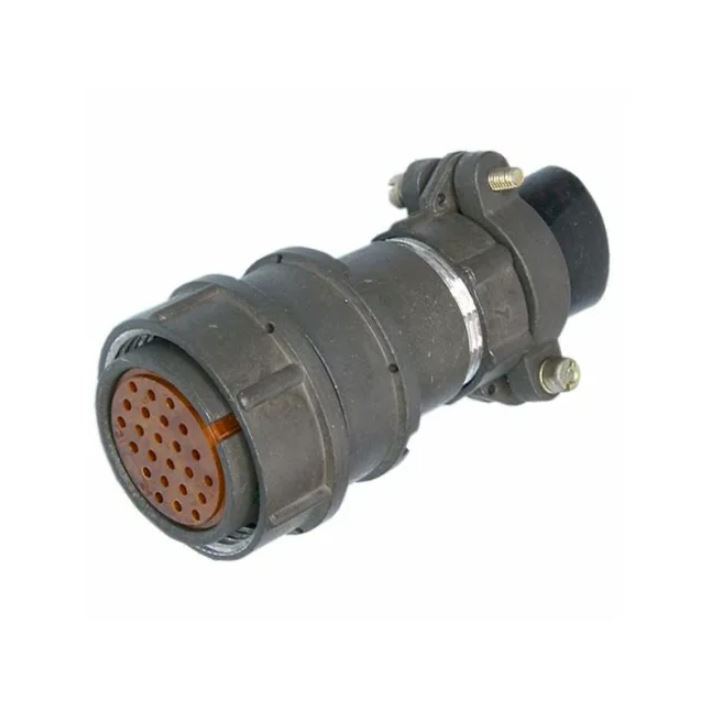

2РМТ27КПН24Г1А1В «ОТК» Элекон

Цена:

13950 ₽

Производитель: Элекон

Технические характеристики

Разъём 2РМТ27КПН24Г1А1В (Элекон, «ОТК») относится к серии цилиндрических низкочастотных разъёмов 2РМТ (всеклиматическое исполнение В2.1) и предназначен для соединения электрических цепей постоянного и переменного тока в аппаратуре различного назначения, в том числе в условиях жёстких климатических и механических воздействий.

Это розетка (гнездовой соединитель) с 24 контактами , предназначенная для внутреннего объёмного монтажа, обычно в корпусах приборов или шкафов.
Конструкция включает металлический корпус, карболитовое или пластмассовое основание с контактами и замковый механизм (винтовой или быстроразъёмный, в зависимости от модификации), что обеспечивает надёжное сочленение с вилкой 2РМТ.

2РМТ – серия всеклиматических разъёмов по ГОСТ 15150‑69, исполнение В2.1 , то есть пригодны для эксплуатации в любых климатических районах (от тропиков до холодного климата).
КП – конструктивно‑исполнительное исполнение (тип замкового механизма и схема контактов).
24 – количество контактов.
Г1А1В – обозначение конкретной модификации, включает схему контактов и тип контакта (гнездовой, для данной серии).
ОТК в записи обычно означает, что изделие прошло первичный контроль качества на заводе‑изготовителе (Элекон).

Ток на один контакт : примерно 4…36 А (в зависимости от режима и условий теплосброса).
Суммарный ток соединителя : до 260 А (при совместной нагрузке всех контактов).
Напряжение : максимальное рабочее 560 В или 700 В постоянного/переменного тока.
Сопротивление контакта (диаметр контакта 1 мм): не более 5 мОм.
Сопротивление изоляции : не менее 5000 МОм , электрическая прочность изоляции порядка 1850…2300 В при соответствующем рабочем напряжении.

Теплостойкость : до +100 °C , при этом рабочий диапазон окружающей температуры у 2РМТ‑разъёмов обычно от –60 °C до +100 °C.
Вибрация : синусоидальная вибрация в диапазонах до 5000 Гц с амплитудой ускорения до 490 м/с².
Удары : механические удары многократного действия до 1000 м/с² и одиночные удары до 5000 м/с².
Линейное ускорение розетки – до 2000 м/с².
Разъём также устойчив к акустическому шуму до 170 дБ в полосе частот 50–10 000 Гц.

Число сочленений‑расчленений – не менее 500 операций.
Минимальная наработка – около 1000 часов непрерывной работы при допустимых нагрузках.
Гамма‑процентный срок сохраняемости – до 15 лет в неработающем состоянии при соблюдении условий хранения.

Описание

2РМТ27КПН24Г1А1В

Разъём 2РМТ27КПН24Г1А1В: надёжное решение для промышленного соединения

2РМТ27КПН24Г1А1В — круглый электрический разъём, предназначенный для создания надёжных разъёмных соединений в промышленном, приборостроительном и специальном оборудовании. Такие соединители применяются там, где важны устойчивость контактов, компактное размещение кабельных линий и удобство технического обслуживания.

Маркировка изделия помогает определить его исполнение и ключевые конструктивные особенности. Разъёмы серии 2РМТ традиционно используются в аппаратуре, работающей с электрическими цепями питания, управления, измерения и передачи сигналов. Конкретное исполнение 27КПН24Г1А1В подбирают с учётом требований к количеству контактов, типу сочленения, варианту монтажа и условиям эксплуатации.

Особенности 2РМТ27КПН24Г1А1В

Конструкция разъёма ориентирована на многократное соединение и разъединение кабельных линий без необходимости выполнять повторную пайку или полную замену жгута. Это особенно важно для оборудования, которое проходит регулярную диагностику, настройку или ремонт.

К характерным преимуществам разъёма относятся:

Надёжная фиксация соединения при эксплуатации оборудования.
Удобное подключение многожильных кабелей и электрических жгутов.
Компактное размещение большого числа электрических цепей в одном интерфейсе.
Возможность применения в системах управления, автоматики и измерения.
Снижение риска ошибок при сервисном подключении модулей и узлов.
Конструктивная пригодность для использования в оборудовании с повышенными требованиями к стабильности контакта.

Где применяется разъём

Разъём 2РМТ27КПН24Г1А1В может использоваться в различных отраслях, где требуется организовать надёжное электрическое соединение между блоками, шкафами, кабельными сборками и отдельными устройствами.

Типичные области применения:

промышленная автоматика;
приборостроение;
системы контроля и управления;
энергетическое оборудование;
транспортные и специализированные технические комплексы;
измерительные установки;
телемеханика и диспетчеризация;
производственные линии и испытательные стенды.

За счёт разъёмной конструкции обслуживание оборудования становится проще: отдельный узел можно отключить, проверить, заменить или подключить повторно без вмешательства во всю кабельную систему.

Что учитывать при подборе

При выборе исполнения 2РМТ27КПН24Г1А1В необходимо сопоставить маркировку разъёма с параметрами конкретного проекта. Особое внимание обычно уделяют числу и расположению контактов, допустимым электрическим нагрузкам, способу монтажа, исполнению ответной части, типу кабеля и условиям среды.

Также важно убедиться в совместимости разъёма с уже используемой кабельной арматурой и сопрягаемым оборудованием. Для ответственных систем рекомендуется использовать техническую документацию и сверять обозначение изделия полностью, включая все символы маркировки.

Значение для надёжности оборудования

Качественно подобранный разъём — важная часть электрической инфраструктуры устройства. Он влияет на удобство монтажа, ремонтопригодность, стабильность передачи сигналов и общую надёжность системы. 2РМТ27КПН24Г1А1В представляет интерес для задач, где необходимо компактное, обслуживаемое и устойчивое разъёмное соединение электрических цепей.
