Назначение и область применения

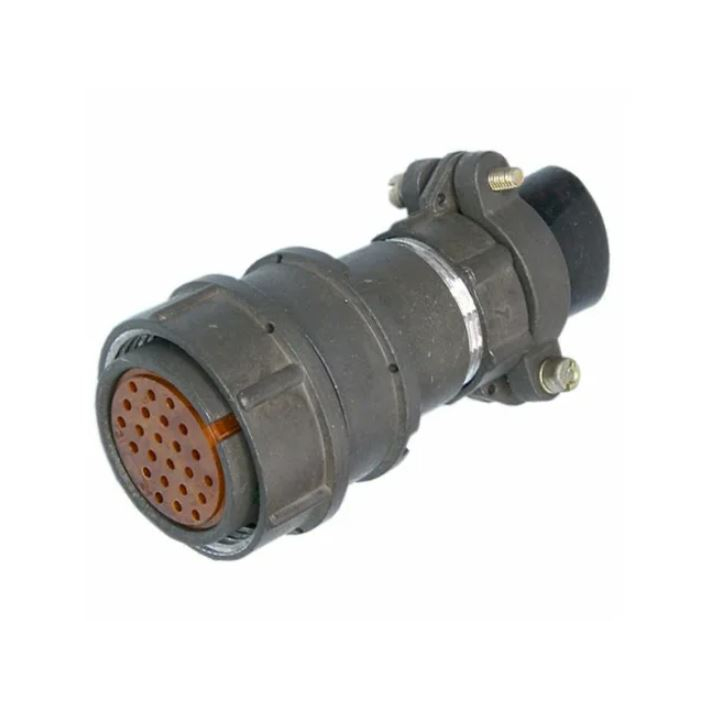

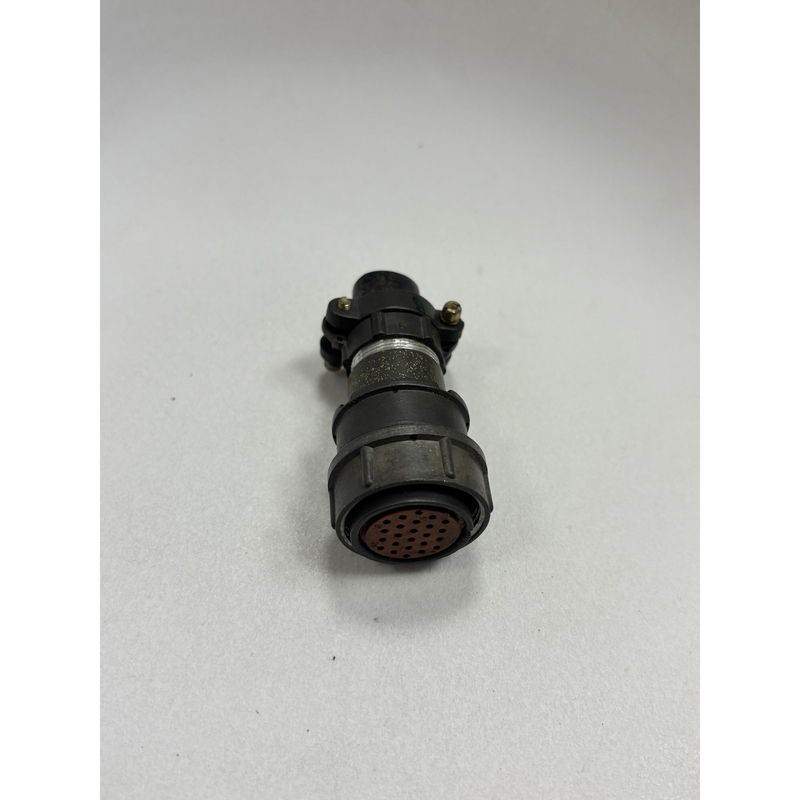

Разъём 2РМТ27КПН24Г1А1ЛВ представляет собой цилиндрический низкочастотный многоконтактный электрический соединитель серии 2РМТ, выполненный в исполнении «кабельная розетка» с резьбовым соединением и золотым покрытием контактной части. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока с частотой до примерно 3 МГц.

Разъём применяется при внутреннем монтаже аппаратуры, а также в промышленной, приборостроительной и другой технике, где требуются многоконтактные соединения с повышенной вибрационной и ударной стойкостью. Климатическое исполнение — всеклиматическое, тропикоустойчивое; корпус разъёма негерметичный.

Основные сферы использования: сборка кабельных жгутов и межблочных соединений, подключение приборов и датчиков, организация линий передачи сигналов низкой частоты в условиях воздействия вибраций, ударов и повышенной влажности.

Расшифровка обозначения

Маркировка изделия построена по типовой схеме серии 2РМТ и содержит следующую информацию:

• 2РМТ — серия цилиндрических низкочастотных разъёмов с резьбовым соединением, тропикоустойчивых.
• 27 — условный габарит, диаметр посадочной части корпуса около 27 мм.
• К — кабельное исполнение корпуса (розетка).
• П — прямой патрубок под кабель.
• Н — исполнение под неэкранированный кабель (прижимная гайка соответствующего типа).
• 24 — количество контактов: 24 контакта диаметром порядка 1 мм.
• Г1 — конструктивное исполнение, вариант ключевания и расположения контактной и монтажной части.
• А (первая) — покрытие контактов золотом, в отличие от варианта с серебряным покрытием.
• 1 — теплостойкость: рабочая температура до плюс 100 градусов Цельсия.
• Л — левое исполнение (ориентация и резьба для определённого типа сочленения).
• В (последняя) — всеклиматическое исполнение.

Электрические характеристики

Для исполнения с 24 контактами диаметром около 1 мм типовые параметры имеют следующие значения:

• Рабочее напряжение — до 700 В.
• Максимальный ток на один контакт — до 2 А.
• Максимальный суммарный ток по всем 24 контактам — до 100 А.
• Сопротивление изоляции в нормальных условиях — не менее 5000 МОм.
• Сопротивление контакта диаметром 1 мм — не более 5 мОм.
• Ёмкость между соседними контактами — не более 6 пФ.

Механика и надёжность

Разъём рассчитан на эксплуатацию в условиях вибраций и ударных нагрузок. Резьбовое соединение обеспечивает надёжную фиксацию ответных частей и сохраняет электрический контакт при механических воздействиях. Кабельное исполнение корпуса с прямым патрубком под неэкранированный кабель упрощает монтаж и повышает стойкость соединения к осевым нагрузкам.

Золотое покрытие контактов снижает переходное сопротивление, повышает коррозионную стойкость и стабильность параметров при длительной эксплуатации, особенно в условиях повышенной влажности и агрессивной среды. Всеклиматическое тропикоустойчивое исполнение позволяет применять изделие в аппаратуре, работающей в широком диапазоне климатических условий.

Применение и монтаж

Разъём устанавливается на кабель и используется в составе кабельных сборок и внутриблочного монтажа. При монтаже необходимо обеспечить соответствие числа контактов, типа ключевания и исполнения ответной части, а также учитывать ограничения по току и напряжению, приведённые выше. Для цепей с повышенными требованиями к экранированию следует учитывать, что данное исполнение предназначено для неэкранированного кабеля.

Изделие поставляется как отдельный соединитель без дополнительных аксессуаров, если иное не указано в комплектации поставки. Артикул товара — 3736, категория — 2РМТ27. Производитель в предоставленных данных не указан.
