Назначение разъёма 2РМТ27КПЭ7Ш2В1В

2РМТ27КПЭ7Ш2В1В — это цилиндрический низкочастотный разъём производства завода «Элекон» (Казань). Изделие предназначено для соединения электрических цепей в различных устройствах и относится к серии 2РМТ, применяемой для внутреннего монтажа во всеклиматическом исполнении. Разъём выпускается по техническим условиям ГЕ0.364.126ТУ.

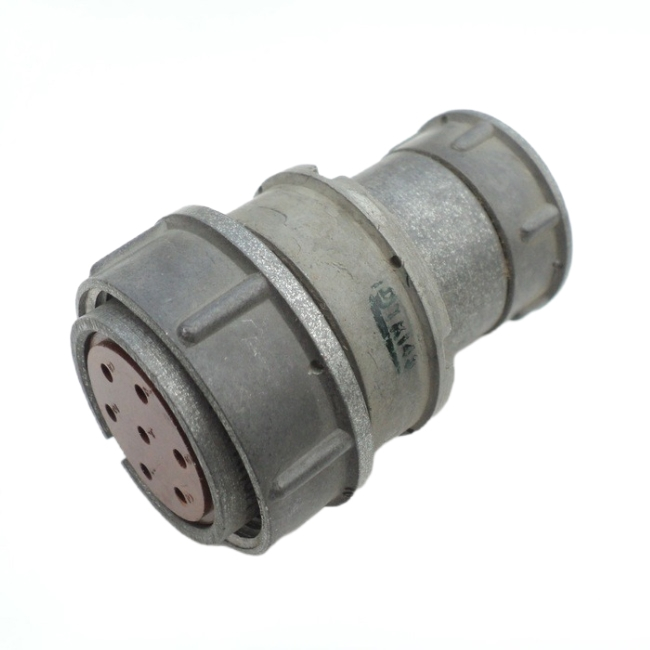

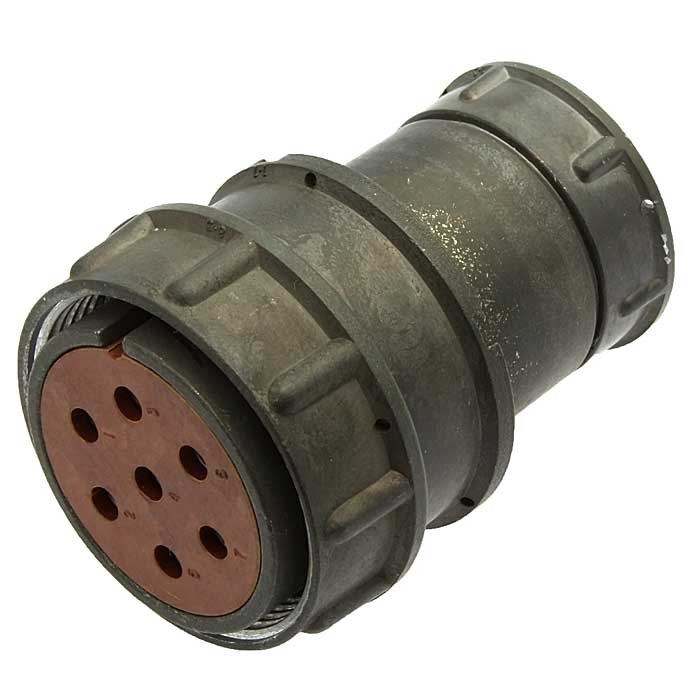

Данная модель представляет собой кабельную вилку с резьбовым соединением, негерметичную, экранированную, с пайкой контактов. Конструкция рассчитана на работу в составе промышленных и специальных систем, где требуется надёжное электрическое соединение в жёстких условиях эксплуатации.

Подтверждённые технические особенности

Разъём имеет 7 контактов, кабельный монтаж с прямым патрубком и перекрутом, а также одошпоновую поляризацию корпусов. Ниже перечислены основные электрические и механические параметры изделия.

• Количество контактов — 7.
• Рабочий ток на контакт — от 4 до 36 А.
• Максимальное напряжение — до 700 В.
• Покрытие контактов — серебро или золото.
• Диапазон рабочих температур — от минус 60 градусов Цельсия до плюс 100 градусов Цельсия.
• Количество сочленений — до 500.
• Сопротивление изоляции — 5000 мегаом.
• Стойкость к механическим ударам — до 200 g.
• Стойкость к звуковому давлению — 170 децибел.
• Тип соединения — резьбовое, негерметичное, экранированное.
• Монтаж контактов — пайка.

Конструктивные особенности

Корпус разъёма выполнен с одошпоновой поляризацией, что исключает неправильное сочленение ответных частей. Прямой патрубок и перекрут обеспечивают удобство кабельного монтажа и фиксацию кабеля. Экранированное исполнение позволяет применять изделие в цепях, где требуется защита от внешних электромагнитных помех.

Всеклиматическое исполнение по ТУ ГЕ0.364.126ТУ подтверждает пригодность разъёма для эксплуатации в разнообразных климатических зонах. Сочетание серебряного или золотого покрытия контактов с высоким сопротивлением изоляции обеспечивает стабильность электрических характеристик на протяжении всего срока службы.

Применение

Разъём 2РМТ27КПЭ7Ш2В1В применяется в промышленных и специальных системах, где требуется надёжное соединение электрических цепей в жёстких условиях. Благодаря стойкости к ударам до 200 g и звуковому давлению 170 децибел изделие может использоваться в оборудовании, подвергающемся интенсивным механическим и акустическим нагрузкам.

Высокий рабочий ток на контакт (от 4 до 36 А) и максимальное напряжение до 700 В позволяют применять разъём в силовых и сигнальных цепях. Широкий температурный диапазон от минус 60 до плюс 100 градусов Цельсия делает его пригодным для работы как в условиях низких температур, так и при нагреве. Ресурс до 500 сочленений подходит для устройств, требующих периодического подключения и отключения кабельных сборок.

Области использования

1. Промышленное оборудование с повышенными требованиями к надёжности соединений.
2. Специальные системы, работающие в жёстких климатических и механических условиях.
3. Экранированные цепи, где необходима защита от электромагнитных помех.
4. Устройства, подвергающиеся ударным и акустическим воздействиям.

Краткие сведения

Артикул изделия — 50338. Категория — 2РМТ27. Производитель — «Элекон». Год — 2017. Разъём поставляется в виде кабельной вилки с резьбовым соединением и пайкой контактов. Дополнительные сведения о комплектации, гарантии и стране производства в предоставленных данных отсутствуют.
